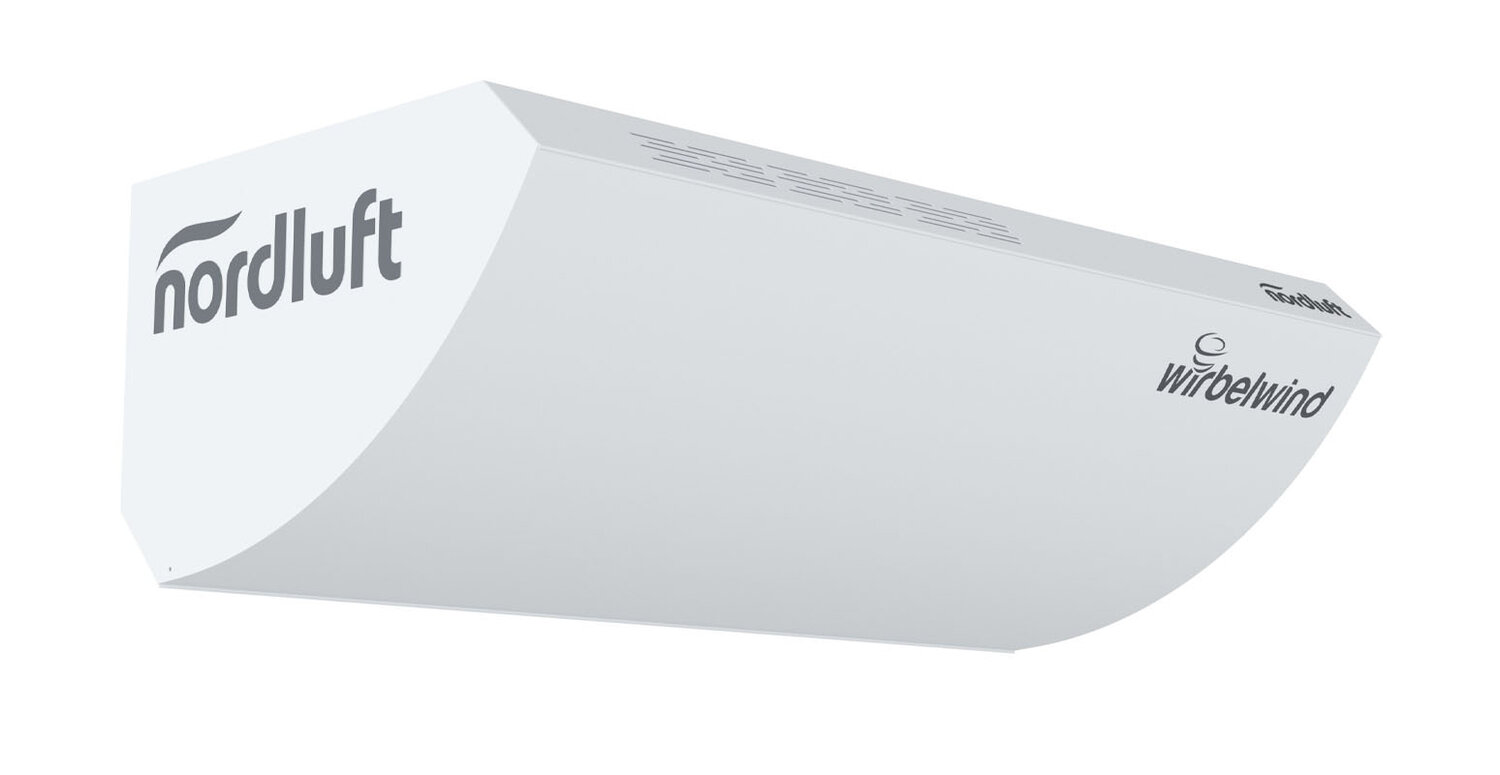

Wirbelwind NL-WS
Dezentrales Kompakt-Lüftungsgerät
Wandmontage

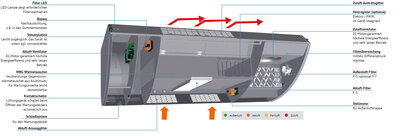

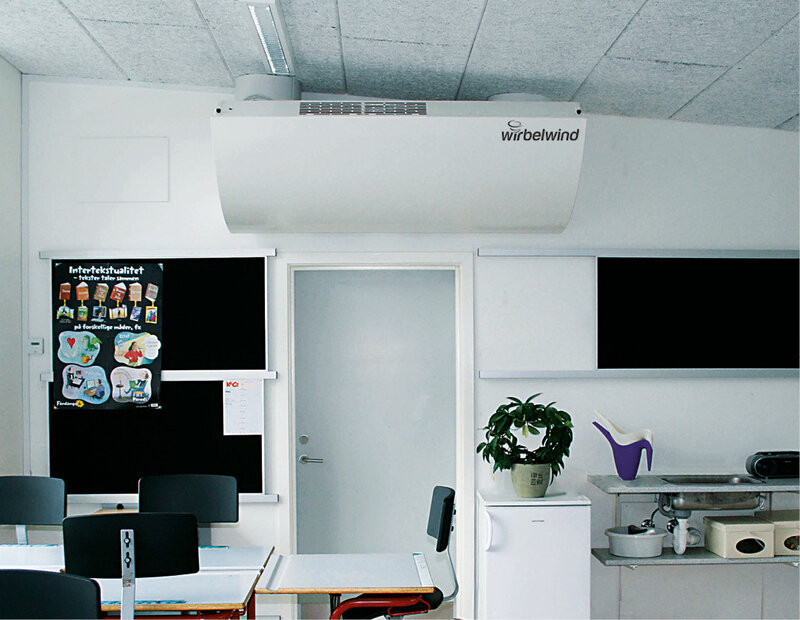

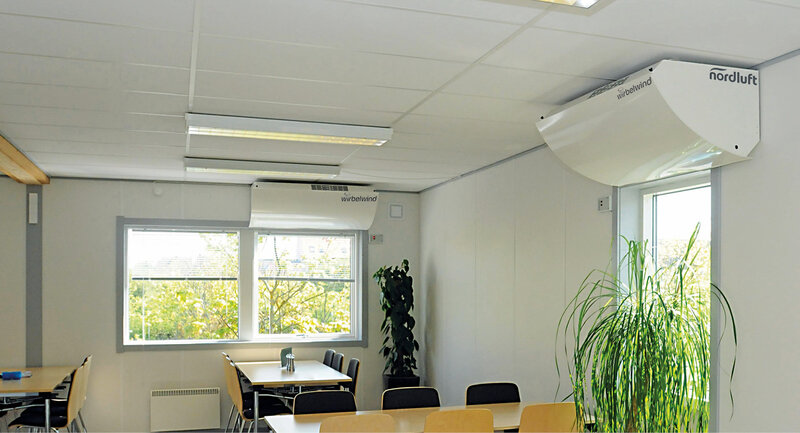

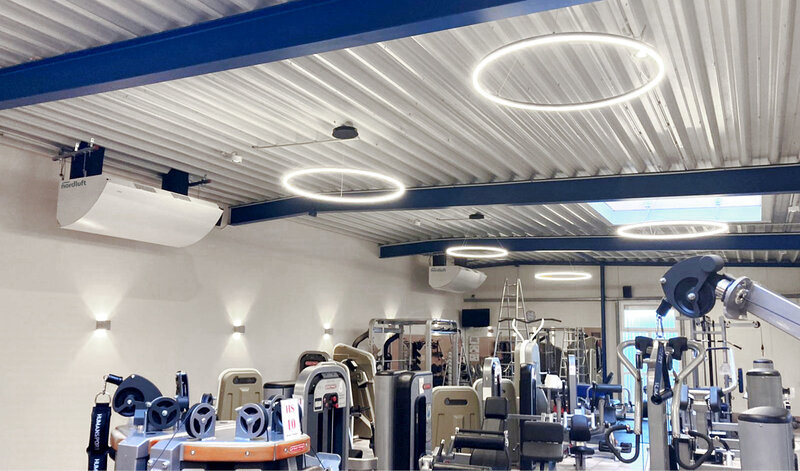

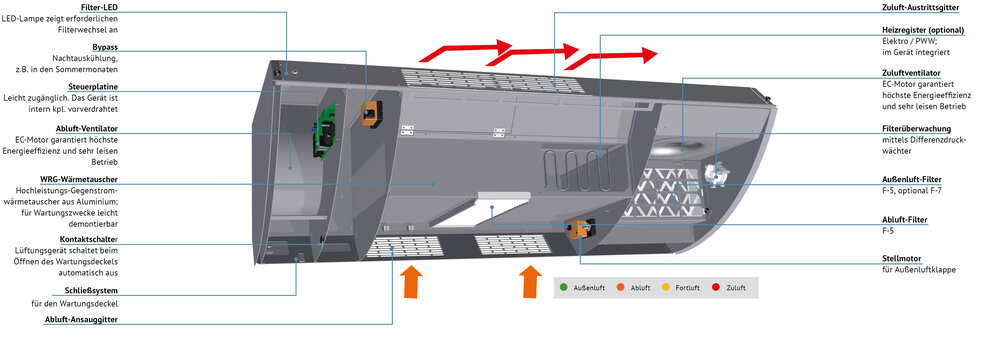

speziell für Schulen, Aulen, Kindergärten, Fitnessstudios etc.

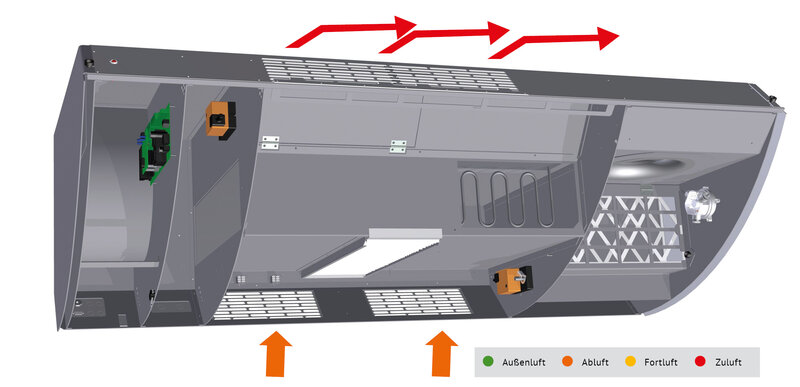

- Flexible Installation (Wand/Decke)
- EC-Motoren
- WRG-Gegenstromwärmetauscher (Aluminium)
- Heizregister PWW oder Elektro

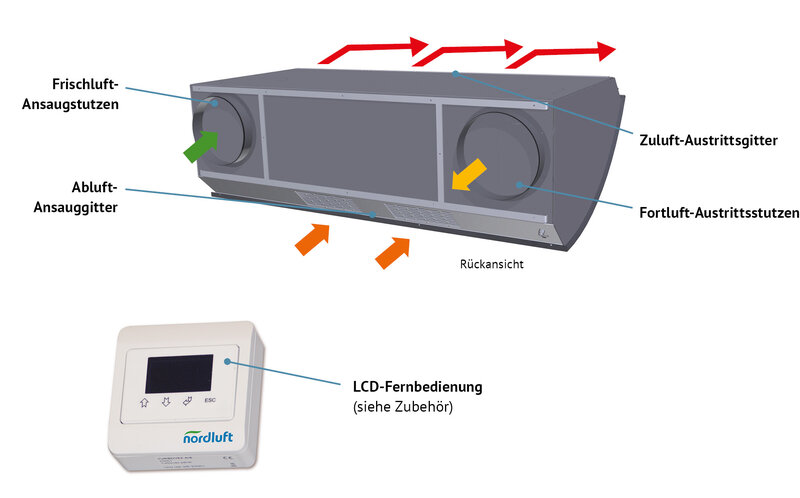

- Variable Stutzenanordnung (oben / hinten)
- CO2-, Feuchte-, Bewegungssensor-Möglichkeit
LON, MODBUS möglich
Produktspezifikationen
| Technische Daten | NL-WS 250 A | NL-WS 500 A | NL-WS 750 A | NL-WS 1000 A | |
|---|---|---|---|---|---|
| Luftvolumenstrom | m³/h | 100 - 250 | 300 - 500 | 350 - 750 | 500 - 1000 |
| Luftvolumenstrom (Power-Modus) *1 | m³/h | 480 | 800 | 1100 | 1600 |
| Wirkungsgrad Wärmetauscher *2 | % | 80,6 | 84,5 | 78 | 80,9 |
| Filtergüteklasse | F5 | F5 | F5 | F5 | |
| Gewicht | kg | 35 | 57 | 99 | 122 |
| Spannungsversorgung | 1 x 230 V/50 Hz | 1 x 230 V/50 Hz | 1 x 230 V/50 Hz | 1 x 230 V/50 Hz | |
| Motorleistung | Watt | 2 x 71 | 2 x 90 | 2 x 170 | 2 x 175 |
| Energieverbrauch | Watt | 28 | 65 | 78 | 150 |
| Energieverbrauch | W/m³/h | 0,112 | 0,13 | 0,104 | 0,15 |
| Schutzklasse | IP | 42 | 42 | 42 | 42 |
| Heizleistung Nachheizregister (Elektro) | Watt | 400 | 650 | 1.000 | 1.250 |
| Heizleistung Nachheizregister (PWW) | Watt | 340 | 670 | 1.260 | 1.340 |
| Schalldruckpegel *3 | dB(A) | 26-35 | 25-35 | 25-35 | 27-35 |
| Luftanschlüsse (AU + FO) | mm | Ø 160 / Ø 160 | Ø 250 / Ø 250 | Ø 315 / Ø 315 | Ø 315 / Ø 315 |
| Art.-Nr. ohne Heizregister (Gewicht) | (kg) | 6453 (35 kg) | 6454 (57 kg) | 6455 (99 kg) | 6456 (122 kg) |
| Art.-Nr. mit Elektro-Heizregister (Leistung/Gewicht) | (W/kg) | 5999 (400 W / 37 kg) | 6006 (650 W / 59 kg) | 6007 (1.000 W /101 kg) | 6008 (1.250 W /124 kg) |
| (W/kg) | - | 6022 (1.300 W / 59 kg) | 6023 (2.000 W /101 kg) | 6024 (2.500 W /124 kg) | |
| Art.-Nr. mit PWW-Heizregister (Leistung/Gewicht) | (W/kg) | 6009 (340 W / 39 kg) | 6010 (670 W / 61 kg) | 6011 (1.260 W /103 kg) | 6012 (1.340 W /126 kg) |
*1 Alle angegebenen Daten beziehen sich auf den Normalbetrieb – nicht auf den Power-Modus
*2 Die Angabe des Wirkungsgrads des Wärmetauschers entspricht der DS/EN 308
*3 Gemessen 1,5 m unterhalb des Zuluftaustrittes in 1,5 m Entfernung (Abhängig von der Installationsart und baulichen Gegebenheiten)
*4 ErP im angegebenen Betriebspunkt
| Technische Daten | NL-WS 250 A | NL-WS 500 A | NL-WS 750 A | NL-WS 1000 A | |
|---|---|---|---|---|---|

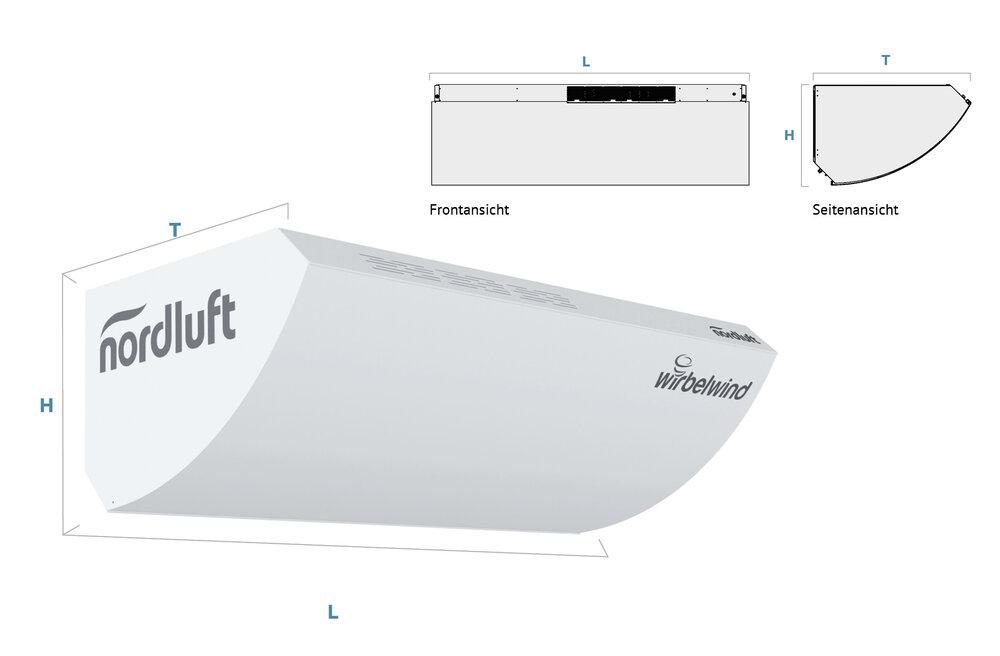

| Abmessungen (L x T x H) | mm | 1200 x 595 x 403 | 1500 x 828 x 493 | 1800 x 895 x 565 | 2100 x 1050 x 665 |
Um Ihre Anlage perfekt an die baulichen Gegebenheiten und Ihre spezifischen Prozesse anzupassen, steht Ihnen ein umfangreiches, modular konzipiertes Zubehörprogramm zur Verfügung:
| Beschreibung | Art.-Nr. |
|---|---|
| LCD - Kabelfernbedienung | Art.-Nr. 6032 |
| CO2 Sensor mit Display Raum-Sensor (Aufputz-Ausführung) mit LCD-Anzeige. Energieoptimierte Leistungsregelung des Luftvolumenstromes entsprechend dem CO2-Wert des Raumes. Optimal für Räume mit hohem Personenaufkommen wie Schulen, Büros etc. | Art.-Nr. 6036 |
| Hygrostat (aussenliegende Skala) Raum-Sensor (Aufputz-Ausführung). Energieoptimierte Leistungsanpassung entsprechend der rel. Luftfeuchtigkeit. Optimal für Umkleideräume, etc. | Art.-Nr. 6034 |
| PIR Bewegungsmelder Raum-Sensor (Aufputz-Ausführung). Energieoptimierte Leistungsreduzierung bei Abwesenheit. | Art.-Nr. 6033 |
| Master-Slave Zusatzplatine Ermöglicht den Betrieb von bis zu 6 Geräten über eine Fernbedienung in einem Raum. Voraussetzung: gleiche Ausführung aller Geräte. | Art.-Nr. 6037 |
| MODbus Zusatzplatine * 1 Kommunikation zur Überwachung und / oder Regelung des Gerätes (TCP). Industriestandard. | Art.-Nr. 6038 |
| MODbus converter + software * 1 | Art.-Nr. 6039 |
| LON Interface Platine Local Operation Network. Kommunikation zur Überwachung und / oder Regelung des Gerätes. Gebäudeautomatisierung (GLT). | Art.-Nr. 6040 |
| Zwischendecke Einbau-Kit | Art.-Nr. 6041 |
| Kondensatschale mit Hebepumpe | Art.-Nr. 9162 |
| Typ | Beschreibung | Art.-Nr. |
|---|---|---|
| NL-WS 250 A | NL-WS 250A Kassette F5 | Art.-Nr. 5980 |
| NL-WS 250A Abluft G4 (wellenförmig) | Art.-Nr. 5989 | |
| NL-WS 500 A | NL-WS 500A Kassette F5 | Art.-Nr. 5981 |
| NL-WS 500A Abluft G4 (wellenförmig) | Art.-Nr. 5990 | |
| NL-WS 750 A | NL-WS 750A Kassette F5 | Art.-Nr. 5992 |
| NL-WS 750A Abluft G4 (wellenförmig) | Art.-Nr. 5990 | |
| NL-WS 1000 A | NL-WS 1000A Kassette F5 | Art.-Nr. 5983 |
| NL-WS 1000A Abluft G4 (wellenförmig) | Art.-Nr. 5991 |
