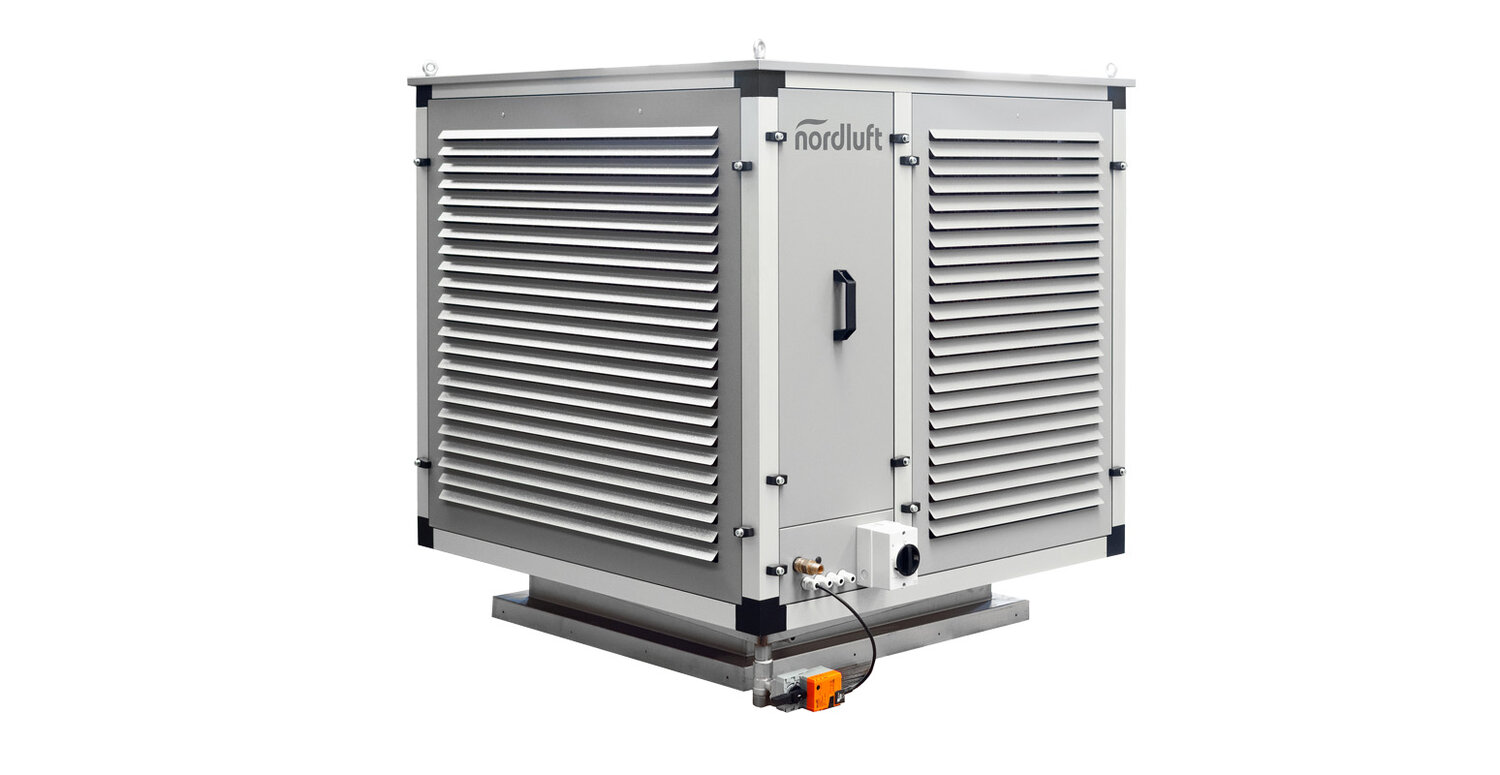

NL-VK
Verdunstungskühler (adiabatische Kühlung)
Die umweltfreundliche Klimatisierungslösung

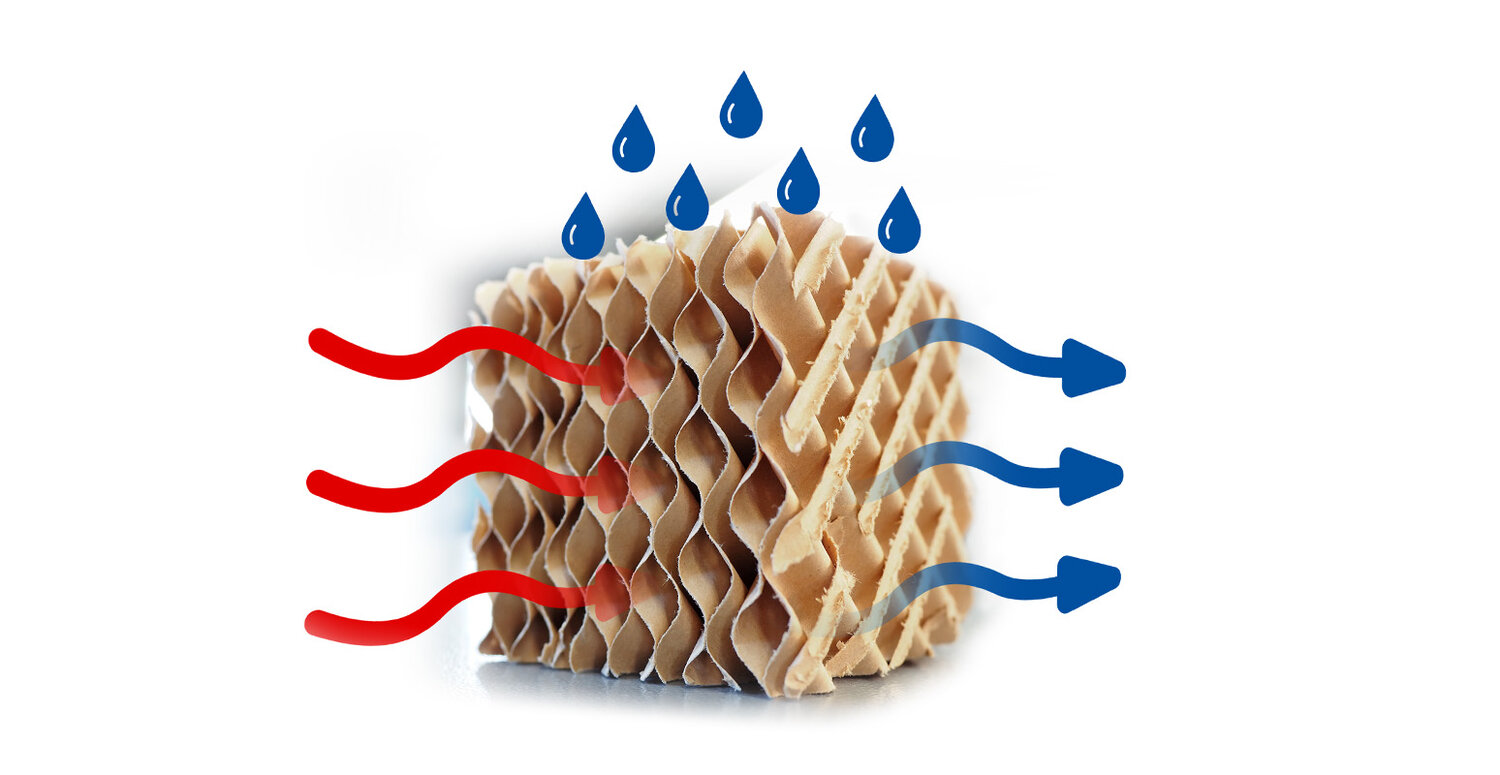

- natürliches Klimasystem, das nach dem Prinzip der adiabatischen Kühlung (Verdunstungskühlung) arbeitet
- niedrige Investitionskosten
- sehr niedrige Betriebskosten
- kältemittelfrei (GWP = 0)
- einsetzbar in Produktions- und Lagerhallen, Einkaufszentren oder Messehallen etc.
- besonders geeignet für die Kunststoffindustrie
- das System liefert 100% frische Außenluft
- legionellenverhindernde Betriebsweise, deshalb nicht betroffen von der 42. BImSchV
- Automatikbetrieb mit hocheffizientem EC-Ventilator
- Nachtauskühlung integriert

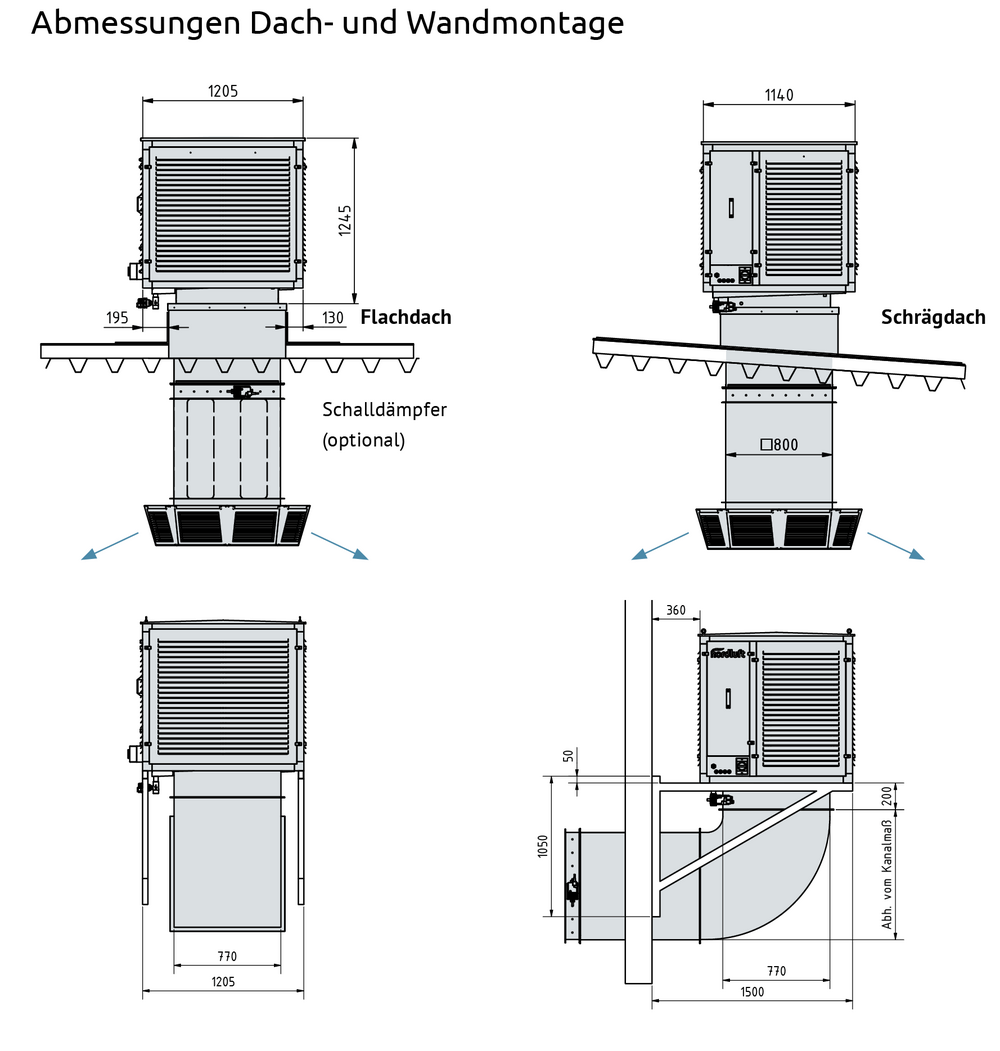

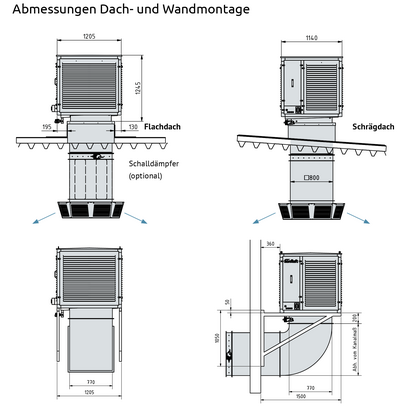

Produktspezifikationen

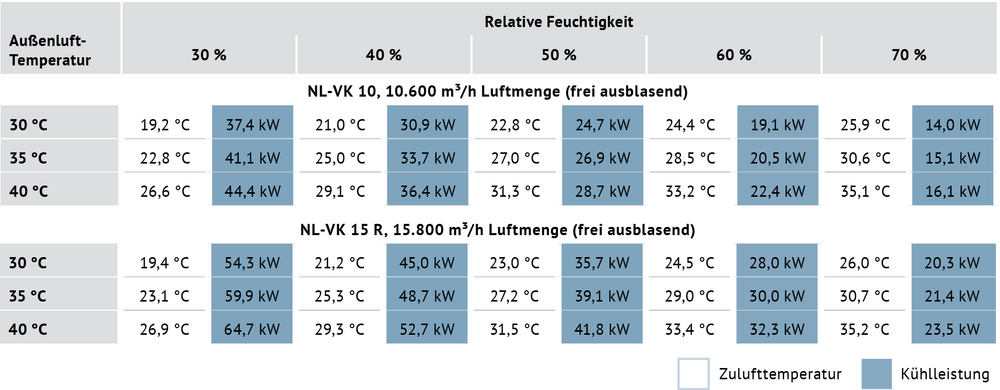

Leistungsübersicht
Die Leistung der Verdunstungskühler NL-VK ist abhängig von den Gegebenheiten. Je wärmer und trockener die Außenluft ist, desto höher ist die Leistung. In der folgenden Tabelle können Sie die Zulufttemperatur und Kühlleistung in Abhängigkeit der Außentemperatur und relativen Luftfeuchtigkeit ablesen.
| NL-VK 10 | NL-VK 15 R | ||
|---|---|---|---|
| Nennluftleistung (frei ausblasend) | m³/h | 10.600 | 15.800 |
| Ventilatorart | Axial | Radial | |
| Wasser-Anschlussdruck | bar | 1 - 6 | 1 - 6 |
| Wasserverdunstung (35 °C, 30 % rel. Feuchte) | l/h | 58 | 85 |
| Kühlleistung (35 °C, 30 % rel. Feuchte) | kW | 41 | 60 |
| Stromversorgung | V / Hz | 1 x 230 / 50 | 3 x 400 / 50 |
| Motorleistung | kW | 1,05 | 4,6 |
| Schallleistungspegel saugseitig (bei 100 %) | dB(A) | 76 | 86 |
| Schallleistungspegel druckseitig (bei 100 %) | dB(A) | 78 | 93 |
| Schalldruckpegel saugseitig (in 5 m, bei 100 %) | dB(A) | 54 | 64 |
| Schalldruckpegel druckseitig (in 5 m, bei 100 %) | dB(A) | 56 | 71 |
| Gewicht (trocken/Betrieb) | kg | 150 / 180 | 180 / 210 |
| Kanalanschluss L x B | mm | 800 x 800 | 800 x 800 |
| ext. Pressung / bei Volumenstrom | Pa | 0 ... 160 | 0 ... 450 |
| Volumenstrom bei Gegendruck | m³/h | 10.600 ... 7.600 | 15.800 ... 14.000 |
| Art.-Nr. Mastergerät | 13678 | 13680 | |
| Art.-Nr. Slavegerät | 13679 | 13681 |

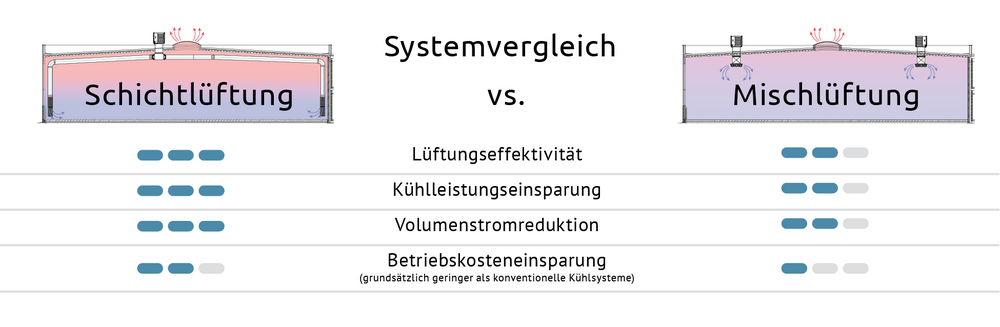

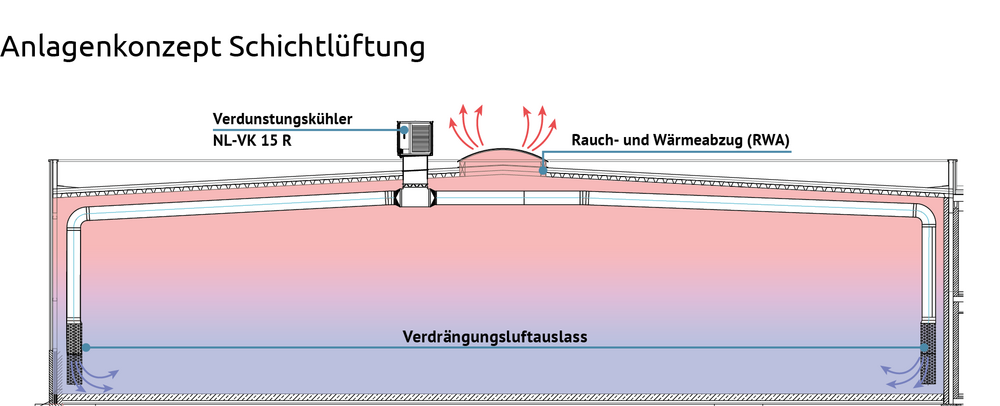

Anlagenkonzept Schichtlüftung
Die Schichtlüftung ist ein sehr leistungsfähiges Lüftungs- und Kühlungskonzept, das sich vorhandene Thermikströme zunutze macht, um im Aufenthaltsbereich ein angenehmes und wenig belastetes Klima zu gewinnen. Dabei wird die gekühlte Zuluft mit geringem Impuls großflächig im Aufenthaltsbereich eingebracht, sodass sich idealerweise ein sogenannter Frischluftsee mit geringerer Temperatur und verbesserter Luftqualität bildet. Warme Maschinen führen zu Thermik, durch die die warme Luft in den oberen Hallenbereich aufsteigt. Da Wärmequellen häufig auch Schadstoffquellen sind, werden durch dieses Konzept Schadstoffe gleich mit abtransportiert.
Eine Rezirkulation wird dadurch verhindert, dass der aufgestiegene, belastete Luftstrom am Hallendach durch RWAs oder Dachventilatoren abgeführt wird. Deshalb hat die Schichtlüftung eine sehr gute Lüftungseffektivität. Für einen ausgeglichenen Luftdruck sollte die abgeführte Luftmenge idealerweise der Zuluftmenge entsprechen. Dadurch, dass im Gegensatz zur Mischlüftung nur der Aufenthaltsbereich gekühlt werden muss, ist die Schichtlüftung energetisch günstiger, insbesondere bei Räumen mit hohen Decken wie Hallen. Der Verdunstungskühler NL-VK 15R in Verbindung mit Verdrängungsluftauslässen eignet sich hervorragend für dieses Lüftungskonzept.

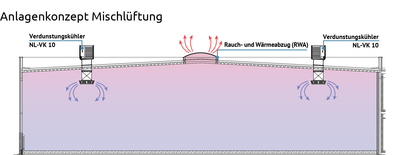

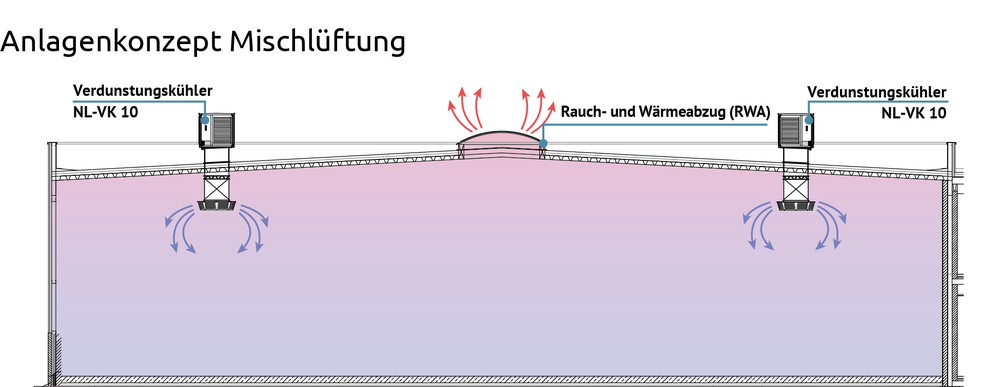

Anlagenkonzept Mischlüftung
Die Mischlüftung wird auch Verdünnungslüftung genannt. Durch die Einbringung der gekühlten Zuluft, z. B. über einen Ausblaskopf, wird die Raumluft mit einem relativ hohen Impuls vermischt. Thermische Belastungen oder in der Luft enthaltene Schadstoffe werden dadurch verdünnt. Das führt dazu, dass im gesamten Hallenbereich eine gleichmäßige Temperatur erzielt wird. Auf der anderen Seite werden vor allem bei Räumen mit hohen Deckenhöhen, ggfs. auch nicht genutzte Hallenbereiche gekühlt und belüftet. Für einen ausgeglichenen Luftdruck sollte auch bei der Mischlüftung dieselbe Luftmenge über z. B. Tore/Fenster oder eine mechanische Entlüftung wieder abgeführt werden, wie dem Raum zuvor zugeführt wurde.
Um den NL-VK perfekt an die baulichen Gegebenheiten Ihrer Halle und Ihre spezifischen Prozesse anzupassen, steht Ihnen ein umfangreiches, modular konzipiertes Zubehörprogramm zur Verfügung:

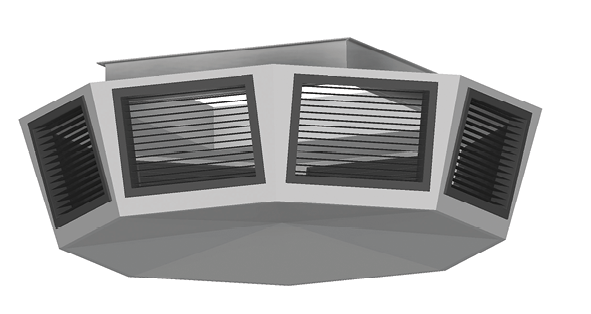

Ausblaskopf 8-seitig, für NL-VK
Gehäuse aus verzinktem Stahlblech, pulverbeschichtet RAL 7037. Zuluftgitter ZG-1 mit waagerechten Lamellen, lackiert RAL 9005. Kanalanschluss 800x800 SBM-30. (Bauhöhe inkl. Anschlussflansch: 350 mm)
| Ausblaskopf 8-seitig | Art.-Nr. 13669 |

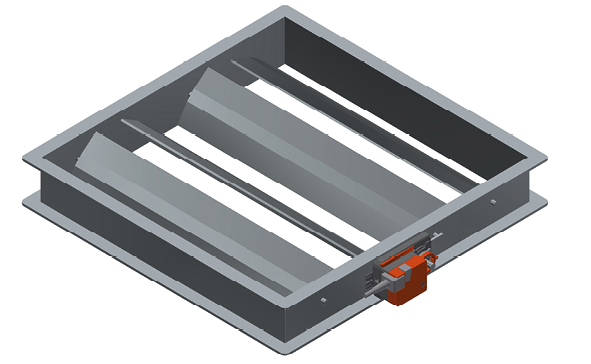

Jalousieklappe für NL-VK mit Klappenstellmotor Auf/Zu, 230 V
Zur Installation im Gebäude. Luftdichte Ausführung. Rahmen aus verzinktem Stahlblech. Abm.: B x H 800 x 800 mm (Bauhöhe: 110 mm).
| Jalousieklappe inkl. Motor | Art.-Nr. 13722 |

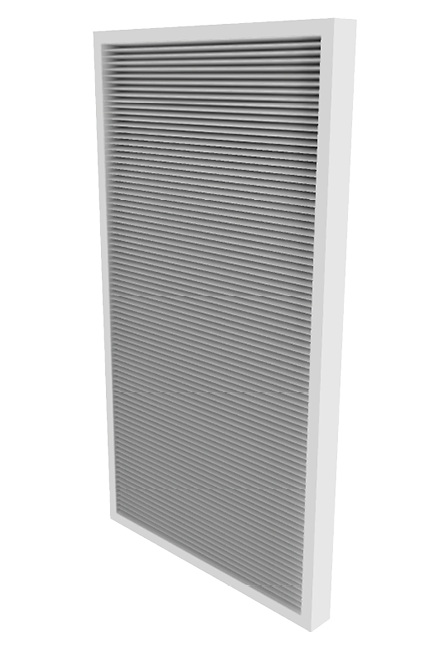

Ansaug-Paneel-Filtersatz
Bestehend aus 7 Einzelfiltern, optischer und elektronischer Filterüberwachung, Filteraufnahmeschienen.
| Filterklasse ePM10 ≥ 50 % (M5) | Art.-Nr. 13717 |
| Filterklasse ePM1 ≥ 50 % (F7) | Art.-Nr. 14112 |
Ersatzfilter 1 Satz
Bestehend aus 7 Einzelfiltern für den Paneel-Filtersatz.
| Filterklasse ePM10 ≥ 50 % (M5) | Art.-Nr. 13625 |
| Filterklasse ePM1 ≥ 50 % (F7) | Art.-Nr. 14113 |
Ansaug Flachfiltersatz
1 Satz bestehend aus 4 Einzelfiltern.
| Filterklasse ISO Coarse 60 % (G4) | Art.-Nr. 17434 |

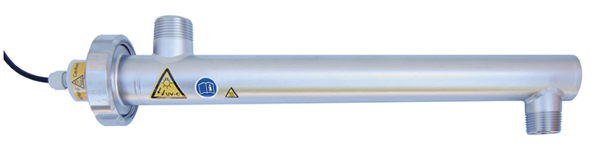

UV-C Desinfektionsanlage des Umlaufwassers
Inkl. Schaltschrankerweiterung und Vorschaltgerät. Wartungsoptimierter Lampenwechsel und Tauchrohrreinigung. Durchflussleistung bis 1.500 l/h, Leistung UV-C Lampe 42 W.
| UV-C Komplettanlage | Art.-Nr. 17531 |

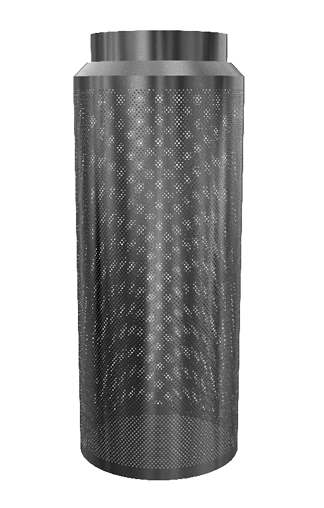

Verdrängungsluftauslass
Rund mit Wabengleichrichtern für Industrieanwendungen. Zum freihängenden Einbau.
Techn. Daten: max. Volumenstrom 5.000 m³/h · Material: Stahl verz. · Durchmesser: 450 mm · Höhe: 1.500 mm
| Verdrängungsluftauslass | Art.-Nr. 13906 |

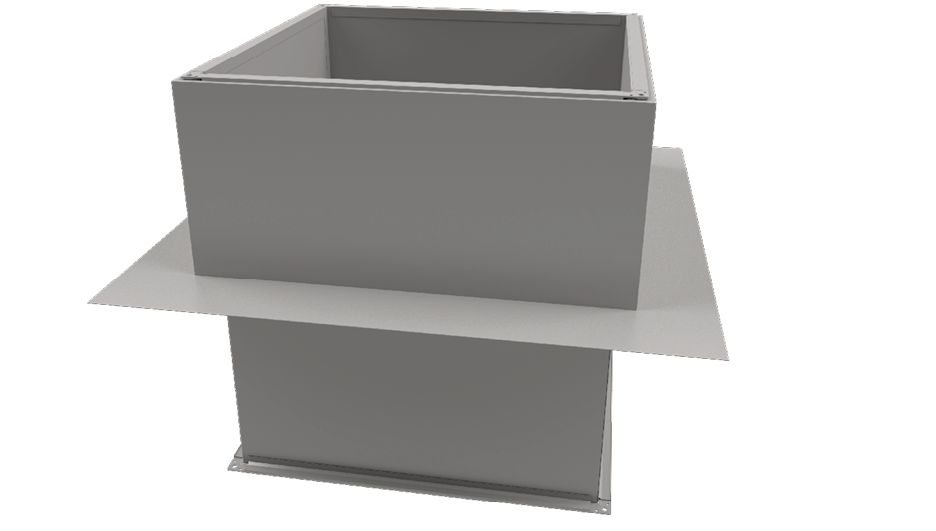

Dachsockel Flachdach für NL-VK
880 x 880 x 500 mm (BxTxH), in wetterfester Ausführung aus verzinktem Stahlblech, mit 150 mm umlaufendem Klebeflansch. Mit Innenisolierung (30 mm Mineralwollisolierung), inkl. Anschlusskanal 800 x 800 x 900 mm (BxTxH), eine Seite SBM 40 fest, eine Seite SBM 30 lose.
| Dachsockel + Anschlusskanal | Art.-Nr. 17702 + 17704 |

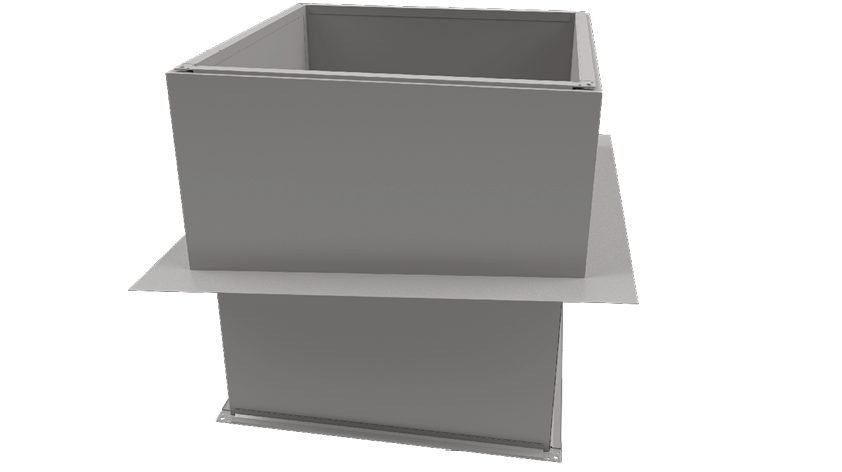

Dachsockel Schrägdach für NL-VK (bis max. 15°)
880 x 880 x 500 mm (BxTxH), in wetterfester Ausführung aus verzinktem Stahlblech, mit 150 mm umlaufendem Klebeflansch. Mit Innenisolierung (30 mm Mineralwollisolierung), inkl. Anschlusskanal 800 x 800 x 900 mm (BxTxH), eine Seite SBM 40 fest, eine Seite SBM 30 lose.
| Dachsockel + Anschlusskanal | Art.-Nr. 17727 + 17704 |

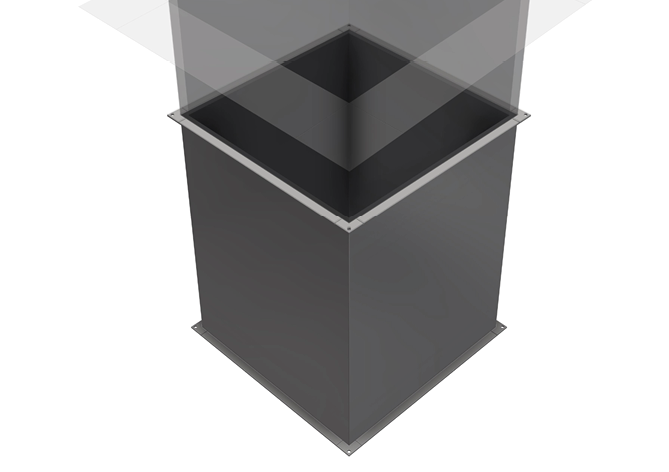

Verlängerungskanal
Einschalige Ausführung, verzinktes Stahlblech, Teilbereiche mit Innenisolierung (20 mm), Gesamtlänge: 1.000 mm.
| Verlängerungskanal 1.000 mm | Art.-Nr. 13721 |

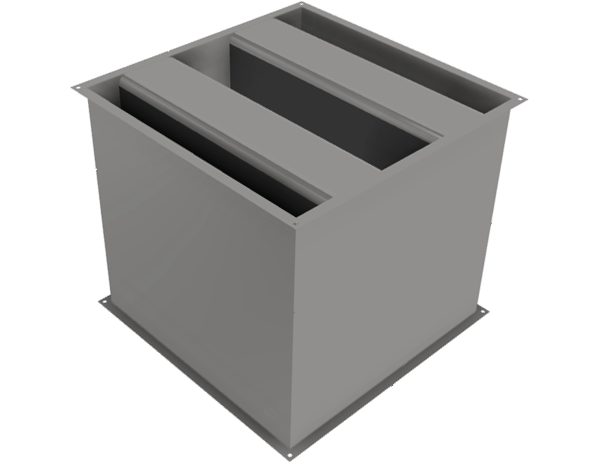

Schalldämpfer mit Schalldämmkulissen
L x B x H 800 x 800 x 750 mm. Dämpfung 10 dB (250 Hz).
| Schalldämpfer | Art.-Nr. 13718 |

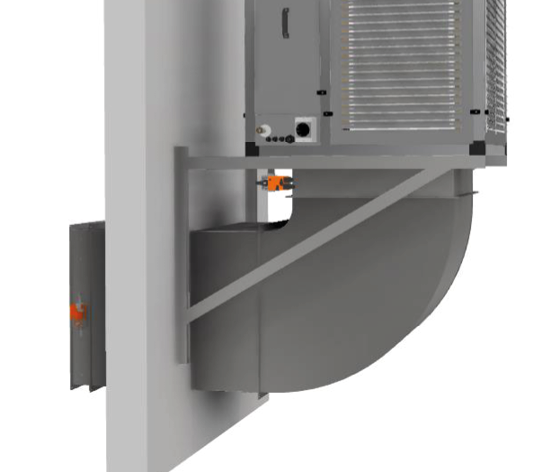

Wandmontageset
Bestehend aus:
- 1 x Satz (2 Stück) geschweißte Wandkonsolen aus verzinktem Profil 80x50mm
- 1 x 90°-Bogen, verzinkt mit Innenisolierung 20 mm
- 1 x Wanddurchführungskanal 500 mm, verzinkt mit Innenisolierung 20 mm
- 1 x Wandrosette
(Montagematerial zur Wandbefestigung bauseits)
| Wandmontageset Komplettpaket | Art.-Nr. 18403 |
Nutzen Sie unsere Erfahrung!
Sie planen ein Projekt oder benötigen Unterstützung bei der optimalen Konfiguration?
Jede Halle stellt eigene Anforderungen an Luftführung, Filtration und Montage. Unsere Lüftungsprofis unterstützen Sie von Anfang an bei der fachgerechten Beratung, Dimensionierung und präzisen Auslegung Ihrer Gesamtanlage – inklusive des passenden Zubehörs.
