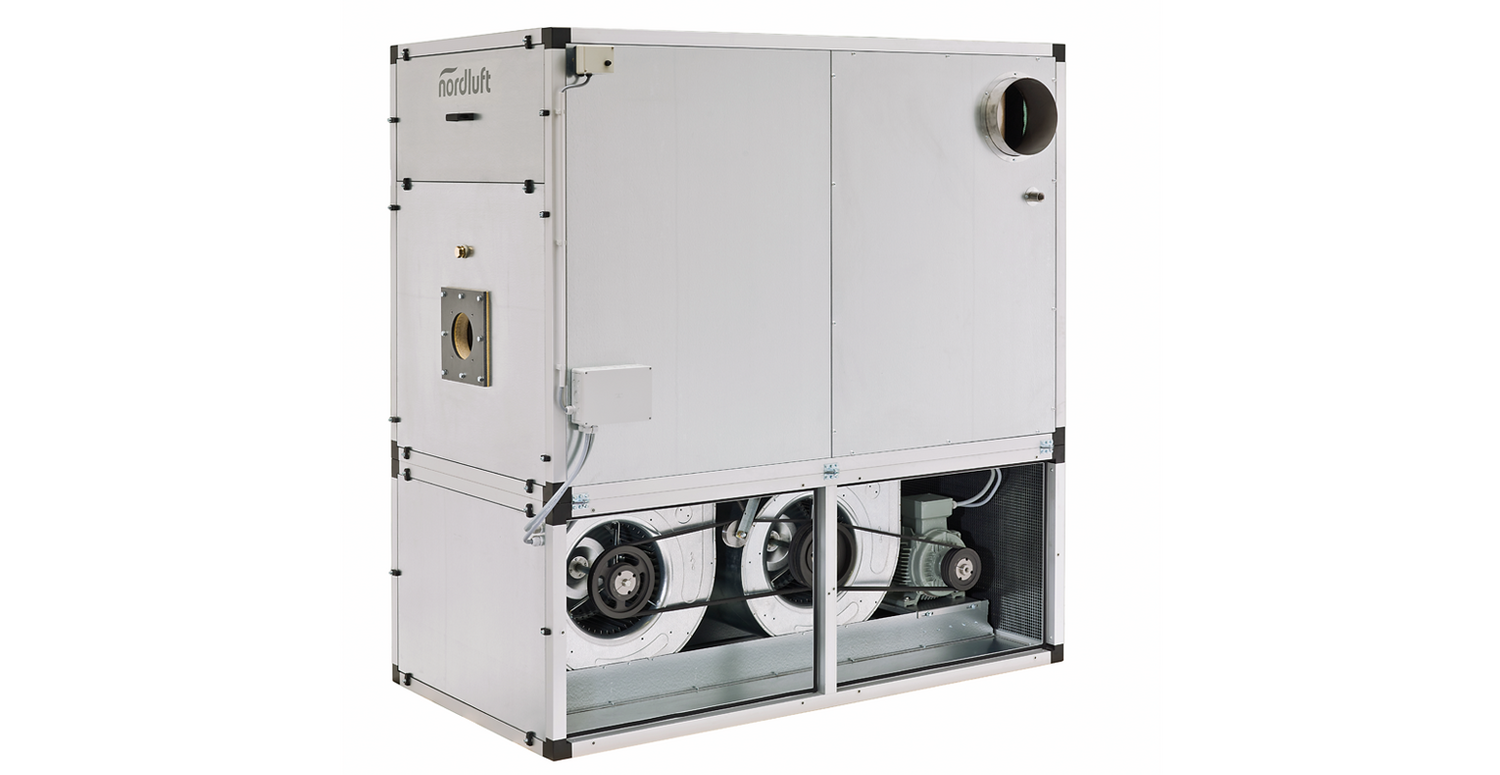

NL-A KI
Warmlufterzeuger, Kirchenheizung
Zugeschnitten und konzipiert auf die Anforderungen von Kirchen und denkmalgeschützten Gebäuden
- Wirkungsgrad > 92 %
- Heizmedium: Erd-/Flüssiggas, Öl, PWW, Elektro
- Schutz von wertvollem Inventar (Orgel, Fresken, Statuen, etc.) sowie vom Gebäudekörper selbst
- auch als Brennwertgerät mit modulierendem Brenner erhältlich
- Ventilatorraum schallgedämmt ausgekleidet
- Minimierung der Temperaturdifferenzen
- 2-stufiger Antrieb
- Alu-Rahmenbauweise
Serienmässige Ausstattung
- 4-fach-Sicherheitsthermostat angebaut und verdrahtet
- Schaltkasten angebaut und verdrahtet
- Brennerplatte vorgebohrt und angebaut
- Bodenplatte geschlossen
- Anbau von Zubehör möglich (wie z.B. Klappen, Grundrahmen, Ausblashauben enthalten)
Produktspezifikationen
| Heizleistung | Warmluftleistulng | Wirkungsgrad | Motorleistung | Schalldruckpegel (5 m) | ||
|---|---|---|---|---|---|---|
| Typ | kW | m³/h | % | kW | dB (A) | Art.Nr |
| NL-A 25.K30-KI | 20 | 2.000 / 1.350 | 92,5 | 1,1 / 0,32 | 48 | 13591 |
| NL-A 40.K30-KI | 35 | 3.000 / 1.980 | 91,8 | 1,1 / 0,32 | 53 | 11843 |
| NL-A 55.K30-KI | 50 | 4.000 / 2.600 | 92,6 | 1,1 / 0,32 | 53 | 13592 |
| NL-A 70.K30-KI | 65 | 5.200 / 3.430 | 92,1 | 1,4 / 0,45 | 58 | 3386 |
| NL-A 90.K30-KI | 85 | 6.800 / 4.490 | 92,6 | 2,2 / 0,7 | 57 | 12038 |
| NL-A 105.K30-KI | 100 | 8.000 / 5.280 | 92,0 | 2,2 / 0,7 | 60 | 6526 |
| NL-A 130.K30-KI | 120 | 9.200 / 6.080 | 92,7 | 2,2 / 0,7 | 63 | 5310 |
| NL-A 170.K30-KI | 150 | 11.800 / 7.790 | 92,0 | 3,2 / 1,1 | 66 | 12037 |
| NL-A 200.K30-KI | 180 | 13.800 / 9.100 | 92,6 | 3,2 / 1,1 | 61 | 6254 |
| NL-A 250.K30-KI | 230 | 18.400 / 12.150 | 92,1 | 4,7 / 1,5 | 66 | 12036 |
| NL-A 290.K30-KI | 260 | 20.600 / 13.590 | 92,7 | 6,7 / 2,2 | 67 | 11275 |
| NL-A 340.K30-KI | 300 | 23.400 / 15.450 | 91,8 | 9,5 / 3,1 | 70 | 11703 |
| NL-A 430.K30-KI | 390 | 29.500 / 19.470 | 92,5 | 9,5 / 3,1 | 69 | 13594 |
| NL-A 500.K30-KI | 450 | 35.000 / 23.100 | 92,7 | 12,0 / 4,0 | 73 | 13593 |
Heizleistung = Nenn-Wärmeleistung

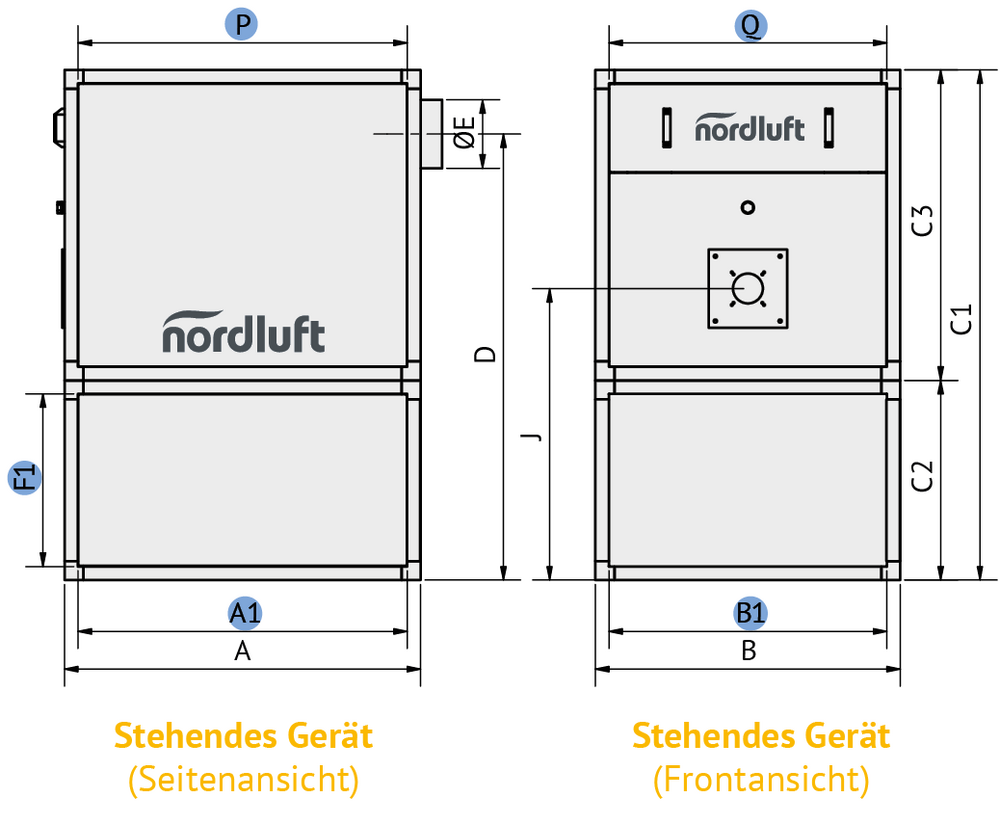

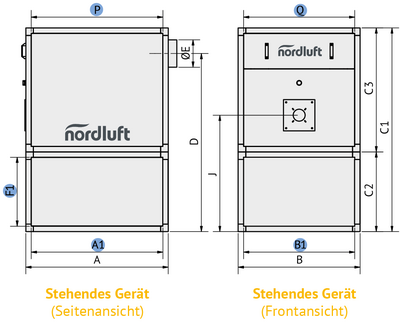

Gehäuseabmessungen | Gewicht | Anschlussmaße | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | A | B | C1 | C2 | C3 | D | Ø E | J | kg | A1 | B1 | F1 | P | Q |
| NL-A 25.K30-KI | 750 | 590 | 1.400 | 570 | 830 | 1.201 | 151 | 807 | 168 | 650 | 490 | 470 | 650 | 490 |
| NL-A 40.K30-KI | 750 | 590 | 1.400 | 570 | 830 | 1.201 | 151 | 807 | 168 | 650 | 490 | 470 | 650 | 490 |
| NL-A 55.K30-KI | 870 | 900 | 1.720 | 720 | 1.000 | 1.550 | 151 | 1.026 | 268 | 770 | 800 | 620 | 770 | 800 |
| NL-A 70.K30-KI | 870 | 900 | 1.720 | 720 | 1.000 | 1.550 | 151 | 1.026 | 268 | 770 | 800 | 620 | 770 | 800 |
| NL-A 90.K30-KI | 1.150 | 900 | 1.720 | 720 | 1.000 | 1.503 | 151 | 1.026 | 402 | 1.050 | 800 | 620 | 1.050 | 800 |
| NL-A 105.K30-KI | 1.150 | 900 | 1.720 | 720 | 1.000 | 1.503 | 151 | 1.026 | 402 | 1.050 | 800 | 620 | 1.050 | 800 |
| NL-A 130.K30-KI | 1.320 | 1.130 | 1.890 | 740 | 1.150 | 1.659 | 251 | 1.083 | 567 | 1.220 | 1.030 | 640 | 1.220 | 1.030 |
| NL-A 170.K30-KI | 1.320 | 1.130 | 1.890 | 740 | 1.150 | 1.659 | 251 | 1.083 | 567 | 1.220 | 1.030 | 640 | 1.220 | 1.030 |
| NL-A 200.K30-KI | 1.820 | 1.130 | 1.890 | 740 | 1.150 | 1.645 | 251 | 1.083 | 688 | 1.720 | 1.030 | 640 | 1.720 | 1.030 |
| NL-A 250.K30-KI | 1.820 | 1.130 | 1.890 | 740 | 1.150 | 1.645 | 251 | 1.083 | 688 | 1.720 | 1.030 | 640 | 1.720 | 1.030 |
| NL-A 290.K30-KI | 2.250 | 1.130 | 1.890 | 740 | 1.150 | 1.658 | 251 | 1.086 | 904 | 2.150 | 1.030 | 640 | 2.150 | 1.030 |
| NL-A 340.K30-KI | 2.250 | 1.130 | 1.890 | 740 | 1.150 | 1.658 | 251 | 1.086 | 904 | 2.150 | 1.030 | 640 | 2.150 | 1.030 |
| NL-A 430.K30-KI | 2.250 | 1.280 | 2.360 | 890 | 1.355 | 2.080 | 301 | 1.294 | 1.225 | 2.150 | 1.180 | 790 | 2.150 | 1.280 |
| NL-A 500.K30-KI | 2.250 | 1.280 | 2.360 | 890 | 1.355 | 2.080 | 301 | 1.294 | 1.225 | 2.150 | 1.180 | 790 | 2.150 | 1.280 |
Moderne Technik für historische Räume

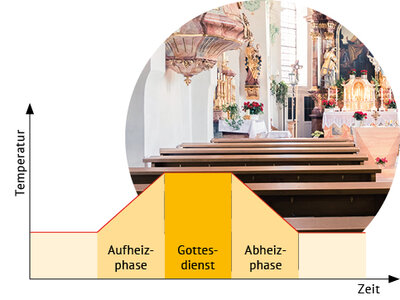

Funktionen der Aufheizautomatik - zuverlässiges, kontrolliertes Auf- und Abheizen für ein optimales Raumklima.
Ein historisches Bauwerk und sein wertvolles Inventar benötigen ein optimales Raumklima, um langfristig genutzt zu werden und erhalten zu bleiben. Der Warmlufterzeuger NL-A KI inkl. seines Zubehörs ist speziell auf diese Anforderungen zugeschnitten. So wurde die Aufheizautomatik mit dem NL-Kirchen-Regler für das kontrollierte Auf- und Abheizen von historischen Gebäuden konzipiert. Der NL-Kirchen-Regler errechnet selbstständig den Aufheizbeginn nach Vorgabe der Nutzungszeit. Die max. Auf-/ Abheiztemperatur pro Stunde kann entsprechend den Erfordernissen des Gebäudes angepasst werden.
NL-A KI warmwasserbeheizt
Steht anstelle von Öl bzw. Gas als Heizmedium Warmwasser zur Verfügung, können unsere Kirchengeräte NL-A KI anstelle einer direktbeheizten Brennkammer mit einem PWW-(Warmwasser)-Wärmetauscher ausgerüstet werden. Die Wärmeerzeugung kann sowohl durch einen herkömmlichen Heizkessel erfolgen, aber auch der Anschluss an ein Fernwärmenetz ist problemlos möglich. Mit Warmwasser als Heizmedium können neben der Kirche selbst auch Nebenräume oder Nebengebäude beheizt und unterschiedlich geregelt werden.

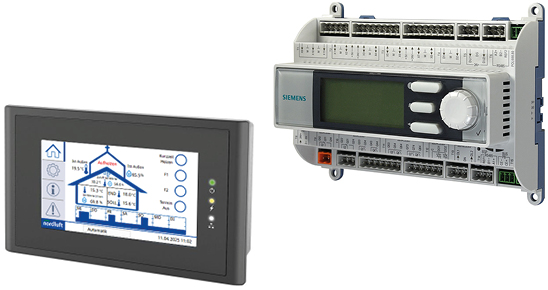

SIEMENS Climatix-Regler im Schaltschrank: Inkl. Hauptschalter, Vorsicherungen, Netzteil, Phasenüberwachung, Störmeldeausgang + Leuchte. Komplett auf Klemmleiste verdrahtet und geprüft. (Art.-Nr. 18481)
Im Paket enthalten:
- Touchpanel Bedientür: 4,3“ Touchpanel für die Bedienung, eingebaut in einen Schaltschrank.
- Brennersteuerung: Ansteuerung eines modulierenden Gas- oder Ölbrenners mit Sicherheitsthermostat (Eingang Temperatur + Störung / Ausgang).
- Spezielle Kirchenregelung: Langsames Aufheizen und Absenken der Temperatur, Feuchtesteuerung, Nachtauskühlung. Inkl. Raum- und Kanalfühler für maximale Zulufttemperatur.
Optionale Zusatzfunktionen
- Touchpanel in der Schaltschranktür: 7“ Touchpanel für die Bedienung, anstelle eines Reglers mit eingebautem Display. (Art.-Nr. 17411)
- Zusatzfunktion 2. Filterüberwachung: Zusätzliche Überwachung eines 2. Filters (getrennte Überwachung von Zuluft- und Abluftfilter). (Art.-Nr. 17412)
- Zusatzfunktion GLT-Anbindung: Anbindung der Regelung an eine Gebäude-Leit-Technik (ModBus / BACNET / KNX). (Art.-Nr. 17417)
- Zusatzfunktion Lokale Netzwerkeinbindung: Bedienung des Reglers im lokalen Netzwerk über Web-Browser am PC, Tablet oder Smartphone. (Art.-Nr. 17418)
- Einrichtung Zusatzfunktion Cloud Fernsteuerung (einmalig): Steuerung des Reglers weltweit über das Internet per PC, Tablet oder Smartphone, nordluft Aufschaltung möglich. (Art.-Nr. 17419)
- Cloud-Jahreslizenz: (Art.-Nr. 17564)
nordluft Schaltkasten Standard
- Schaltkasten – Kunststoffgehäuse (lose oder angebaut), ab NL-A 250 Stahlblech lackiert
- Drehstromeinspeisung
- Wahlschalter Heizen / Aus / Lüften
- Motorsteuerung 2-stufig (manueller Wahlschalter)
- Brennersteuerung 2-stufig (über 4-fach-Regler)
- Thermostatesteuerung Sicherheitskette
- Raumthermostat – Anschlussklemmen
nordluft Schaltkasten Sonder
(zum Anschluss einer Aufheizautomatik)
- Geräte-Klemmkasten (angebaut + verdrahtet)
- Schaltkasten lose (Stahlblechgehäuse, lackiert)
- Drehstromeinspeisung
- Wahlschalter Heizen / Aus / Lüften
- Motorsteuerung 2-stufig
- Brennersteuerung 2-stufig (über 4-fach-Regler)
- Thermostatsteuerung Sicherheitskette
- Filterüberwachung
- Anschlussklemmleiste NL-Kirchen-Regler oder KA 55
- Schornsteinfeger – Betriebsschalter
- Max-Zulufttemperatur-Steuerung
- Kanalfühler für ebendiese
- Betriebs- und Störleuchten
Die Warmluftsysteme von nordluft basieren auf einem effizienten Modulsystem und ermöglichen eine kostengünstige, praxisgerechte Anlagentechnik für Heizung und Lüftung. Sie sind direktausblasend oder als Kanalgerät erhältlich und lassen sich mit einer Vielzahl technischer Komponenten erweitern. Filterung, Schalldämmung und weitere Funktionen können durch flexibles Zubehör integriert werden.
Luftfilter schützen Fertigungsprozesse und Betriebsabläufe vor Schadstoffen und tragen zu einem sicheren, zuverlässigen Betrieb bei.
- Effizientere Fertigung: Reduzierung von Schmutz und Staub in einzelnen Zonen oder im gesamten Betrieb.
- Geringerer Reinigungsbedarf: Schutz der Produkte und optimierte Versandprozesse.
- Verbessertes Raumklima: Beitrag zur Gesundheit der Mitarbeitenden.
- Längere Lebensdauer technischer Anlagen: Saubere Luft schont Beleuchtung, Lagersysteme und weitere technische Einrichtungen.
FP - Variante 1: Umluft-Flachfilter mit Filtermatte ISO Coarse 45 % nach EN ISO 16890 (G3). Anordnung mind. 3-seitig (2 x längsseitig, 1 x stirnseitig). Einschließlich Ansauggitter.
FP - Variante 2: Taschenluftfilter als Kanalfilter mit Filtereinschüben nach EN ISO 16890 mit Metallrahmen. Gehäuse aus verzinktem Stahlblech. Revisionsdeckel mit Flügelmuttern, Handgriff und Dichtung. Einsetzbar zur Außenluft- oder Umluftfilterung. Filtergüte: ISO Coarse 60 % (G4), Taschenlänge: 150 mm, Baulänge Filter: 250 mm.
FP - Variante 3: Gerüstfilter mit Umluftgitter Standgerüst (ca. 750 mm hoch) aus verz. Quadratrohr. Stabile, geschraubte Ausführung mit eingebautem Luftfilter. Filtereinschübe nach EN ISO 16890 mit Metallrahmen. Filter über Revisionsdeckel ausziehbar. Filtergüte: ISO Coarse 60% (G4), Taschenlänge 150 mm.
Setzen Sie bei den NL-A Warmlufterzeugern Ihrer nordluft Hallenheizung auf maximale Effizienz und Langlebigkeit. Durch ausgewählte Markenfabrikate wie Elco und hochwertige Zukaufteile profitieren Sie von minimalen Schallemissionen, besten Emissionswerten und einem besonders sparsamen Betrieb. Je nach Anforderung passen wir die Leistungsregelung exakt an Ihr Projekt an:
- Zur Auswahl stehen zweistufige Ölbrenner nach DIN EN 267 (inklusive Öldüse und Ölschläuchen) für die Serien NL-A BW, NL-A, NL-A KI und NL-A WO.
- Zweistufige Gasbrenner nach DIN EN 676 (inklusive Kompakteinheit und Kugelhahn) für NL-A, NL-A KI und NL-A WO.
- Für maximale Energieausnutzung sorgt der stufenlos modulierende Gasbrenner der Serie NL-A BW.
Für eine optimale Effizienz von Anfang an bietet unser optionales Brenner-Servicepaket zudem die fachgerechte Einregulierung und Inbetriebnahme direkt durch den Werkskundendienst. Kontaktieren Sie uns – gemeinsam finden wir den perfekten Brenner für Ihre Hallenheizung!
