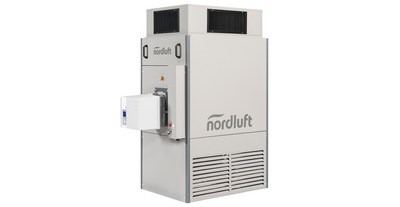

NL-A
Hallenheizung / Stationärer Warmlufterzeuger
Der Heizungsallrounder für alle Hallentypen
- Heizleistung: 20 bis 600 kW
- Wirkungsgrad > 92 %
- Heizmedium: Erd-/Flüssiggas, Öl
- Mit schallreduzierenden Ansaug-Kiemenblechen
- Gehäuse in selbsttragender, doppelwandiger Stahlblechkonstruktion komplett pulverbeschichtet
- Lackierte Ausblashaube 3-seitg mit lackierten Gitter ZG-2 (waagerechte + senkrechte Lamellen)
- Antrieb, Schalteinheit, 4-fach Gerätesicherheitsthermostat kpl. elektr. verdrahtet
Serienmässige Ausstattung
- 4-fach-Sicherheitsthermostat angebaut und verdrahtet
- Schaltkasten angebaut und verdrahtet
- Brennerplatte vorgebohrt und angebaut
- Bodenplatte geschlossen
- Anbau von Zubehör möglich (wie z.B. Klappen, Grundrahmen, Ausblashauben enthalten)
Produktspezifikationen
| Heiz-leistung | Warmluft- leistulng | Wirkungs-grad | Motor-leistung | Schall-druckpegel (5 m) | Standard-geräte | Kanalgeräte Externe Pressung (Pa) 100 | Kanalgeräte Externe Pressung (Pa) 200 | Kanalgeräte Externe Pressung (Pa) 250 | Kanalgeräte Externe Pressung (Pa) 300 | Kanalgeräte Externe Pressung (Pa) 350 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | kW | m³/h | % | kW | dB (A) | Art.Nr | Motorleistung kW | Art.Nr | Motorleistung kW | Art.Nr | Motorleistung kW | Art.Nr | Motorleistung kW | Art.Nr | Motorleistung kW | Art.Nr |
| NL-A 25 | 20 | 2.000 | 93 | 0,245* | 48 | 22439 | 0,245* | 22254 | 0,37 | 22113 | 0,37 | 21395 | 0,37 | 20255 | 0,55 | 13264 |
| NL-A 40 | 35 | 3.000 | 92 | 0,245* | 53 | 20036 | 0,37 | 23207 | 0,55 | 6805 | 0,55 | 23132 | 0,75 | 21025 | 0,75 | 14445 |
| NL-A 55 | 50 | 4.000 | 93 | 0,5 | 53 | 21155 | 0,55 | 5297 | 0,55 | 21779 | 0,75 | 20981 | 0,75 | 20407 | 1,1 | 20350 |
| NL-A 70 | 65 | 5.200 | 92 | 0,75 | 58 | 20916 | 0,75 | 21512 | 1,1 | 20025 | 1,1 | 22611 | 1,5 | 20012 | 1,5 | 22468 |
| NL-A 90 | 85 | 6.800 | 93 | 0,75 | 57 | 21471 | 0,75 | 24224 | 1,1 | 20033 | 1,5 | 21914 | 1,5 | 20345 | 2,2 | 3189 |
| NL-A 105 | 100 | 8.000 | 92 | 1,1 | 60 | 20001 | 1,1 | 23163 | 1,5 | 22044 | 1,5 | 22559 | 2,2 | 1928 | 2,2 | 20980 |
| NL-A 130 | 120 | 9.200 | 93 | 1,1 | 63 | 3142 | 1,5 | 21971 | 2,2 | 20063 | 2,2 | 24363 | 2,2 | 22409 | 2,2 | 21778 |
| NL-A 170 | 150 | 11.800 | 92 | 2,2 | 66 | 21381 | 2,2 | 20789 | 3 | 22111 | 3 | 20347 | 3 | 5561 | 4 | 10692 |
| NL-A 200 | 180 | 13.800 | 93 | 1,5 | 61 | 21344 | 2,2 | 22305 | 2,2 | 20014 | 3 | 24087 | 3 | 21223 | 4 | 11501 |
| NL-A 250 | 230 | 18.400 | 92 | 3 | 66 | 20584 | 3 | 23841 | 4 | 21528 | 5,5 | 20973 | 5,5 | 22607 | 5,5 | 20321 |
| NL-A 290 | 260 | 20.600 | 93 | 4 | 67 | 20898 | 4 | 24300 | 5,5 | 22474 | 5,5 | 22020 | 5,5 | 21993 | 7,5 | 22055 |
| NL-A 340 | 300 | 23.400 | 92 | 5,5 | 70 | 2164 | 5,5 | 22478 | 7,5 | 22303 | 7,5 | 20972 | 7,5 | 1591 | 11 | 4605 |
| NL-A 430 | 390 | 29.500 | 93 | 5,5 | 69 | 22385 | 5,5 | 3095 | 7,5 | 3070 | 7,5 | 2090 | 11 | 4679 | 11 | 22008 |
| NL-A 500 | 450 | 35.000 | 93 | 11 | 73 | 24182 | 7,5 | 22477 | 11 | 20017 | 11 | 1976 | 11 | 2673 | 11 | 24339 |
| NL-A 550 | 500 | 37.500 | 93 | 7,5 | 69 | 1811 | 7,5 | 14436 | 7,5 | 22274 | 11 | 14438 | 11 | 14439 | 11 | 10333 |
| NL-A 600 | 550 | 42.600 | 93 | 11 | 71 | 8011 | 11 | 14440 | 11 | 14442 | 11 | 11731 | 11 | 23922 | 15 | 2651 |
| NL-A 660 | 600 | 48.300 | 92 | 15 | 74 | 20716 | 11 | 14443 | 15 | 22528 | 15 | 14444 | 15 | 10616 | 15 | 6544 |
Heizleistung = Nenn-Wärmeleistung
*= 1 x 230V, 50 Hz, alle anderen 3 x 400V, 50 Hz
Schalldruckpegel abgestrahlt bei Freifeldbedingungen mit Ansaugkiemenblech, ohne Brenner
Kanalgeräte inklusive Antrieb und Elektrik (ohne Ansaug- und Ausblaszubehör)
Kanalgeräte OHNE Blinddeckel und/oder Ansaugzubehör; diese sind immer für 4 Geräteseiten separat hinzuzurechnen.
Achtung: Änderung der Antriebsleistungen vorbehalten!

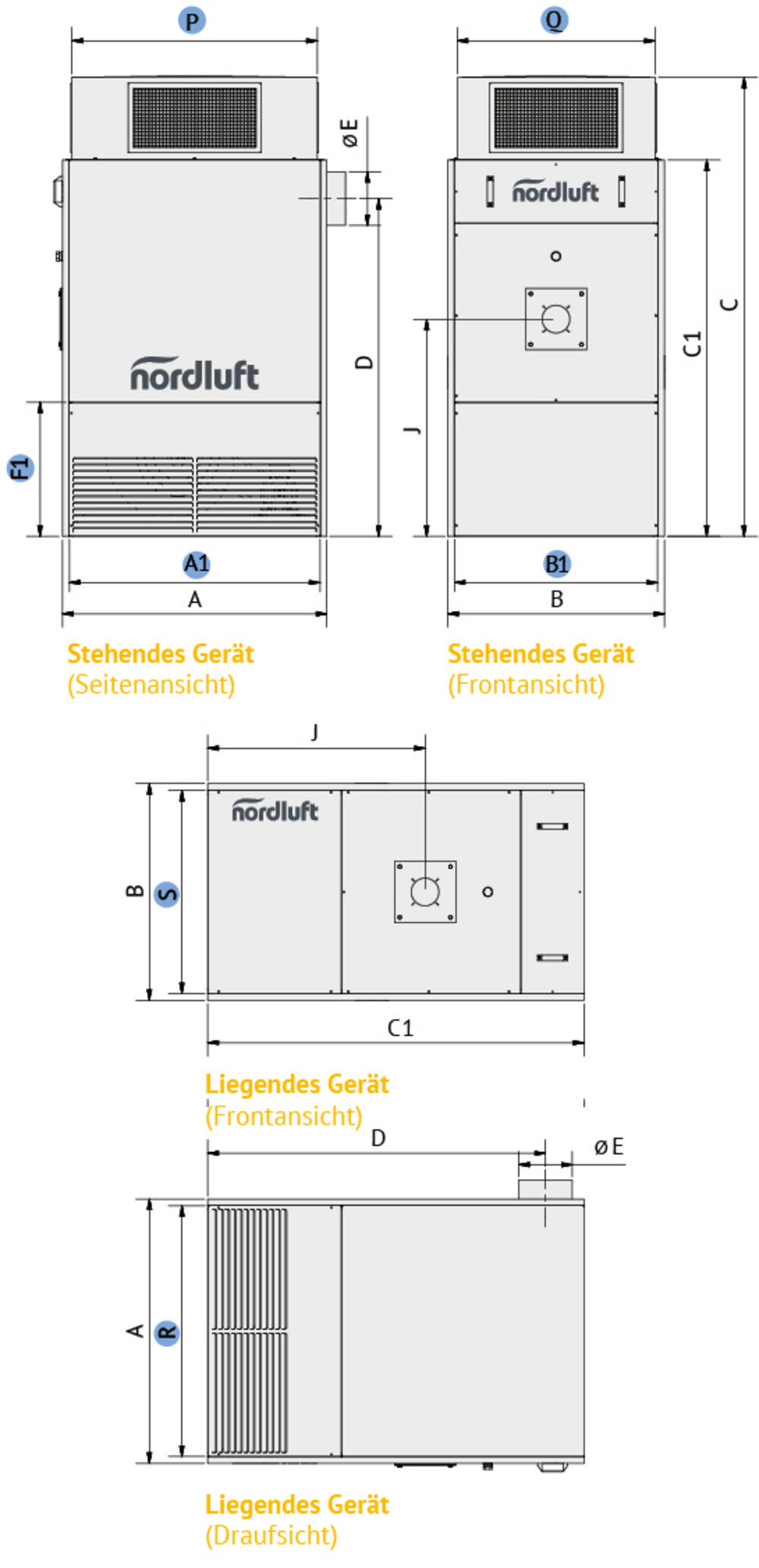

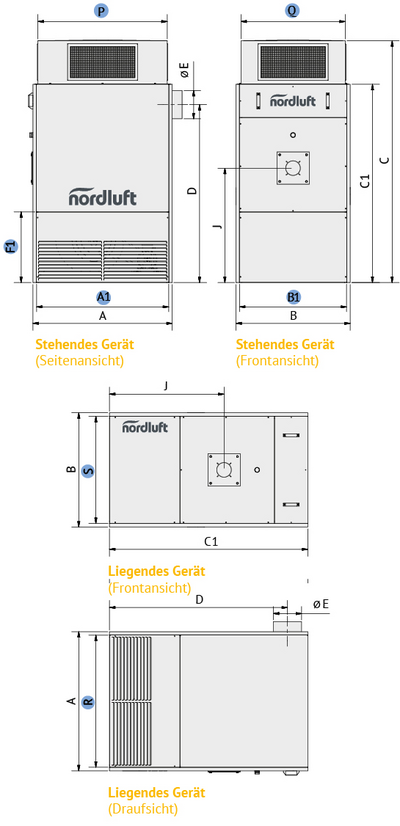

Gehäuseabmessungen | Gewicht | Anschlussmaße | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | A | B | C | C1 | D* | E Ø* | J* | kg | A1 | B1 | F1 | P | Q | R | S |
| NL-A 25... | 700 | 500 | 1.480 | 1.280 | 1.132 | 151 | 737 | 110 | 640 | 440 | 455 | 610 | 410 | 580 | 380 |
| NL-A 40... | 700 | 500 | 1.480 | 1.280 | 1.132 | 151 | 737 | 110 | 640 | 440 | 455 | 610 | 410 | 580 | 380 |
| NL-A 55... | 800 | 800 | 1.875 | 1.575 | 1.420 | 151 | 948 | 190 | 740 | 740 | 575 | 710 | 710 | 680 | 680 |
| NL-A 70... | 800 | 800 | 1.875 | 1.575 | 1.420 | 151 | 948 | 190 | 740 | 740 | 575 | 710 | 710 | 680 | 680 |
| NL-A 90... | 1.080 | 800 | 1.875 | 1.575 | 1.420 | 151 | 948 | 295 | 1.020 | 740 | 575 | 990 | 710 | 960 | 680 |
| NL-A 105... | 1.080 | 800 | 1.875 | 1.575 | 1.420 | 151 | 948 | 300 | 1.020 | 740 | 575 | 990 | 710 | 960 | 680 |
| NL-A 130... | 1.250 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 399 | 1.190 | 965 | 605 | 1.160 | 935 | 1.130 | 905 |
| NL-A 170... | 1.250 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 405 | 1.190 | 965 | 605 | 1.160 | 935 | 1.130 | 905 |
| NL-A 200... | 1.750 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 495 | 1.690 | 965 | 605 | 1.660 | 935 | 1.630 | 905 |
| NL-A 250... | 1.750 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 503 | 1.690 | 965 | 605 | 1.660 | 935 | 1.630 | 905 |
| NL-A 290... | 2.200 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 662 | 2.140 | 965 | 605 | 2.110 | 935 | 2.080 | 905 |
| NL-A 340... | 2.200 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 689 | 2.140 | 965 | 605 | 2.110 | 935 | 2.080 | 905 |
| NL-A 430... | 2.200 | 1.220 | 2.645 | 2.245 | 2.020 | 301 | 1.237 | 1.004 | 2.100 | 1.120 | 770 | 2.100 | 1.120 | 2.000 | 1.020 |
| NL-A 500... | 2.200 | 1.220 | 2.645 | 2.245 | 2.020 | 301 | 1.237 | 1.015 | 2.100 | 1.120 | 770 | 2.100 | 1.120 | 2.000 | 1.020 |
| NL-A 550... | 2.700 | 1.220 | 2.745 | 2.245 | 2.020 | 301 | 1.237 | 1.185 | 2.600 | 1.120 | 770 | 2.600 | 1.120 | 2.500 | 1.020 |
| NL-A 600... | 2.700 | 1.220 | 2.745 | 2.245 | 2.020 | 301 | 1.237 | 1.196 | 2.600 | 1.120 | 770 | 2.600 | 1.120 | 2.500 | 1.020 |
| NL-A 660... | 2.700 | 1.220 | 2.745 | 2.245 | 2.020 | 301 | 1.237 | 1.248 | 2.600 | 1.120 | 770 | 2.600 | 1.120 | 2.500 | 1.020 |
Eine Lösung für Ihr Hallengebäude
Der Heizungs-Allrounder für alle Hallentypen
Ob Werkstatt, Produktionshalle, Logistikzentrum oder Sportarena – überall dort, wo große Räume zuverlässig, schnell und wirtschaftlich beheizt werden müssen, ist der NL-A Warmlufterzeuger die richtige Wahl. Entwickelt für den anspruchsvollen Dauerbetrieb in Industrie, Gewerbe und öffentlichen Gebäuden, verbindet er hohe Leistung mit intelligenter Luftführung und robuster Technik.
Der NL-A sorgt dafür, dass Wärme genau dort ankommt, wo sie gebraucht wird: am Arbeitsplatz, in der Produktionszone, auf der Spielfläche oder im Verkaufsbereich. Das Ergebnis sind konstante Temperaturen, zufriedene Mitarbeiter, angenehme Aufenthaltsqualität und ein spürbar geringerer Energieeinsatz – selbst bei häufigem Torbetrieb oder hohen Hallen.

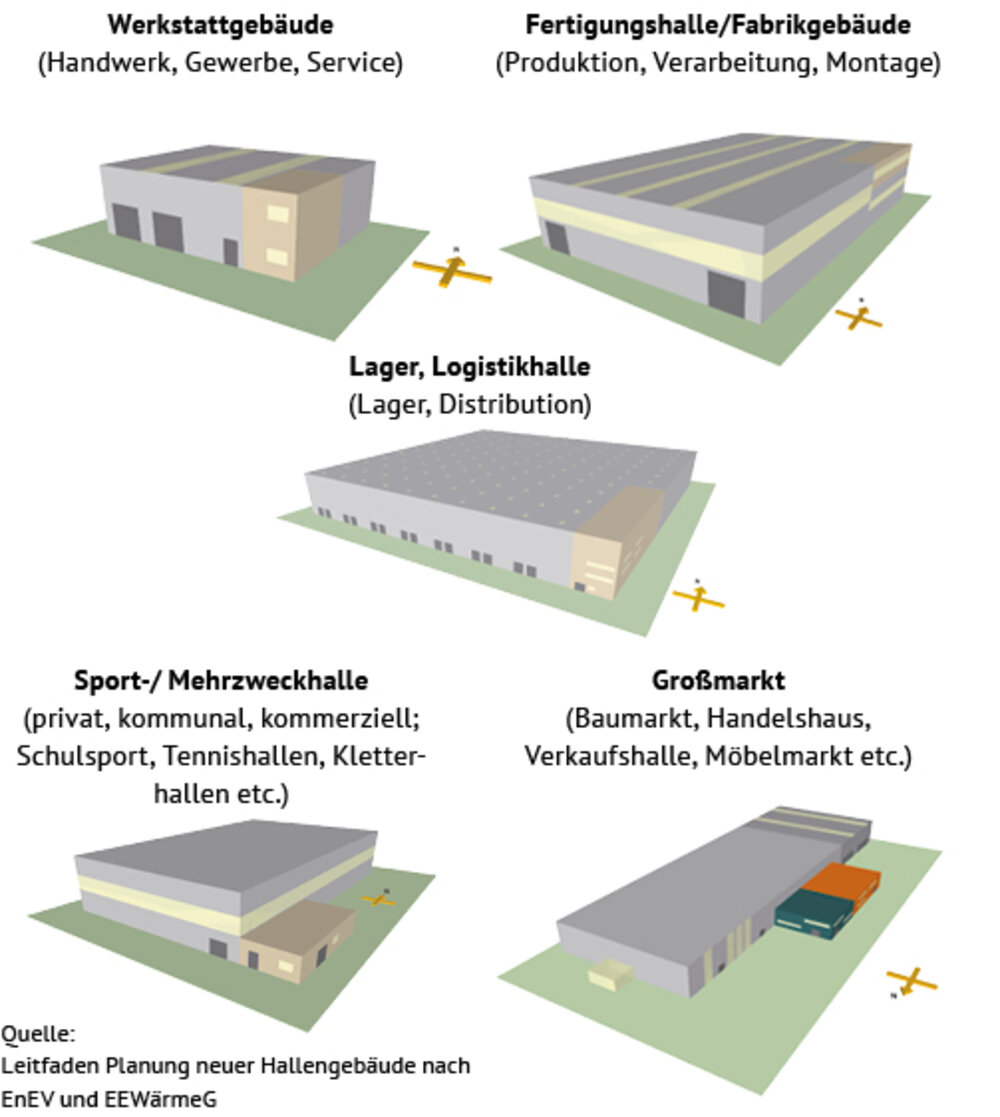

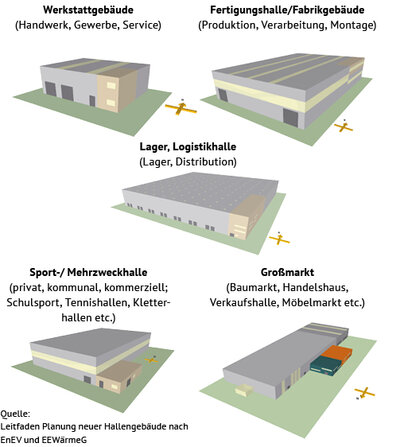

Ein Gerät – viele Einsatzbereiche
Der NL-A ist so vielseitig wie die Gebäude, in denen er eingesetzt wird:
- Werkstatt- und Servicegebäude – angenehme Wärme für produktives Arbeiten
- Fertigungs- und Montagehallen – stabile Temperaturen für Mensch und Maschine
- Lager- und Logistikhallen – Schutz vor Kälte bei hoher Luftwechselrate
- Sport- und Mehrzweckhallen – komfortables Klima für Sportler und Zuschauer
- Großmärkte und Verkaufshallen – Wohlfühltemperaturen für Kunden und Personal
Durch seine modulare Auslegung lässt sich der NL-A exakt an Hallengröße, Nutzung und Wärmeanforderung anpassen – vom kompakten Gewerbebetrieb bis zur großvolumigen Industriehalle.
Wirtschaftlich. Leistungsstark. Zukunftssicher.
Der NL-A steht für eine Heizlösung, die sich rechnet: langlebige Komponenten, geringer Wartungsaufwand und ein effizienter Energieeinsatz sorgen für niedrige Betriebskosten über viele Jahre hinweg. Gleichzeitig ist das System bereit für moderne Energie- und Regelungskonzepte – ideal für Unternehmen und Betreiber, die heute schon an morgen denken.
Eine Lösung für Ihr Hallengebäude
Der leistungsstarke Warmluft-Allrounder für kleine bis große Hallen: hohe Heizleistung, hohe Temperaturerhöhungen, direktausblasend oder mit Kanalsystem. Direktbeheizte Warmlufterzeuger gehören nach wie vor zu den Heizsystemen, die in Großräumen und Hallen aller Art am wirtschaftlichsten und rentabelsten eingesetzt werden können. Dabei bieten wir Ihnen verschiedenste Installationsmöglichkeiten. Unsere Heizsysteme sind verfügbar als Deckengerät, in Turmausführung oder als Dachzentrale. Dies bietet Ihnen den Vorteil, dass auch bei bestehenden Gebäuden eine Einbaumöglichkeit gefunden wird. Vorteile sind vor allem schnelle Aufheizzeiten, flächendeckende, gleichmäßige und angenehme Lufttemperaturen, die Möglichkeit der Frischluftzuführung und die Umluftfilterung. Warmlufterzeuger benötigen kein Zwischenmedium (z. B. Wasser) zur Erwärmung der Raumluft und erreichen dadurch hohe Energieeffizienzwerte. Mit Hilfe von Torluftschleiern, Deckenventilatoren und weiterem Zubehör lassen sich angepasste Regelungsvarianten konzipieren, die in Verbindung mit einer nordluft Warmluftheizung ein kontinuierliches angenehmes Raumklima in jeglichen Hallentypen gewährleisten.
Test
Die Warmluftsysteme von nordluft basieren auf einem effizienten Modulsystem und ermöglichen eine kostengünstige, praxisgerechte Anlagentechnik für Heizung und Lüftung. Sie sind direktausblasend oder als Kanalgerät erhältlich und lassen sich mit einer Vielzahl technischer Komponenten erweitern. Filterung, Schalldämmung und weitere Funktionen können durch flexibles Zubehör integriert werden.
Um den Lärm am Arbeitsplatz zu reduzieren, empfehlen wir Ihnen unsere Schalldämm-Pakete. Diese sorgen für mehr Ruhe und Wohlbefinden ohne aufwändige bauliche Maßnahmen.SP - Variante 1: Schallisolierte Ansaugblindbleche mit Akustik-Schallschutzplatten SSP innen auf 3 Geräteseiten.
SP - Variante 2: Schallisolierter Ventilatorraum Paket-Gesamtdämpfung ca. 5 dB (250Hz), einzelne Geräte bis 6 dB. Schallisolierte Ansaugblindbleche innen auf 4 Geräteseiten. Bodenansaugung mit Umluftgitter, Standgerüst ca. 400 mm hoch.
SP - Variante 3: Schallisolierter Ventilatorraum inkl. Gerüstschalldämpfer Paket-Gesamtdämpfung ca. 15 dB (250Hz), einzelne Geräte bis 17 dB. Schallisolierte Ansaugblindbleche innen auf 4 Geräteseiten. Bodenansaugung über offene Gerätebodenplatte. Standgerüst mit Schalldämmkulissen 500 mm, Dämpfung 10 dB (250 Hz). Höhe Gerüst ca. 1.000 mm. Gerüstverkleidung 1-schalig.
· Effizientere Fertigung: Reduzierung von Schmutz und Staub in einzelnen Zonen oder im gesamten Betrieb.
· Geringerer Reinigungsbedarf: Schutz der Produkte und optimierte Versandprozesse.
· Verbessertes Raumklima: Beitrag zur Gesundheit der Mitarbeitenden.
· Längere Lebensdauer technischer Anlagen: Saubere Luft schont Beleuchtung, Lagersysteme und weitere technische Einrichtungen.
FP - Variante 1: Umluft-Flachfilter mit Filtermatte ISO Coarse 45 % nach EN ISO 16890 (G3). Anordnung mind. 3-seitig (2 x längsseitig, 1 x stirnseitig). Einschließlilch Ansauggitter.
FP - Variante 2: Taschenluftfilter als Kanalfilter mit Filtereinschüben nach EN ISO 16890 mit Metallrahmen. Gehäuse aus verzinktem Stahlblech. Revisionsdeckel mit Flügelmuttern, Handgriff und Dichtung. Einsetzbar zur Außenluft- oder Umluftfilterung. Filtergüte: ISO Coarse 60 % (G4), Taschenlänge: 150 mm, Baulänge Filter: 250 mm.
FP - Variante 3: Gerüstfilter mit Umluftgitter Standgerüst (ca. 750 mm hoch) aus verz. Quadratrohr. Stabile, geschraubte Ausführung mit eingebautem Luftfilter. Filtereinschübe nach EN ISO 16890 mit Metallrahmen. Filter über Revisionsdeckel ausziehbar. Filtergüte: ISO Coarse 60% (G4), Taschenlänge 150 mm
Zubehör oder das könnte Sie auch interessieren?
EC-Ventilator für EcoWP (optional)
Produktdetails

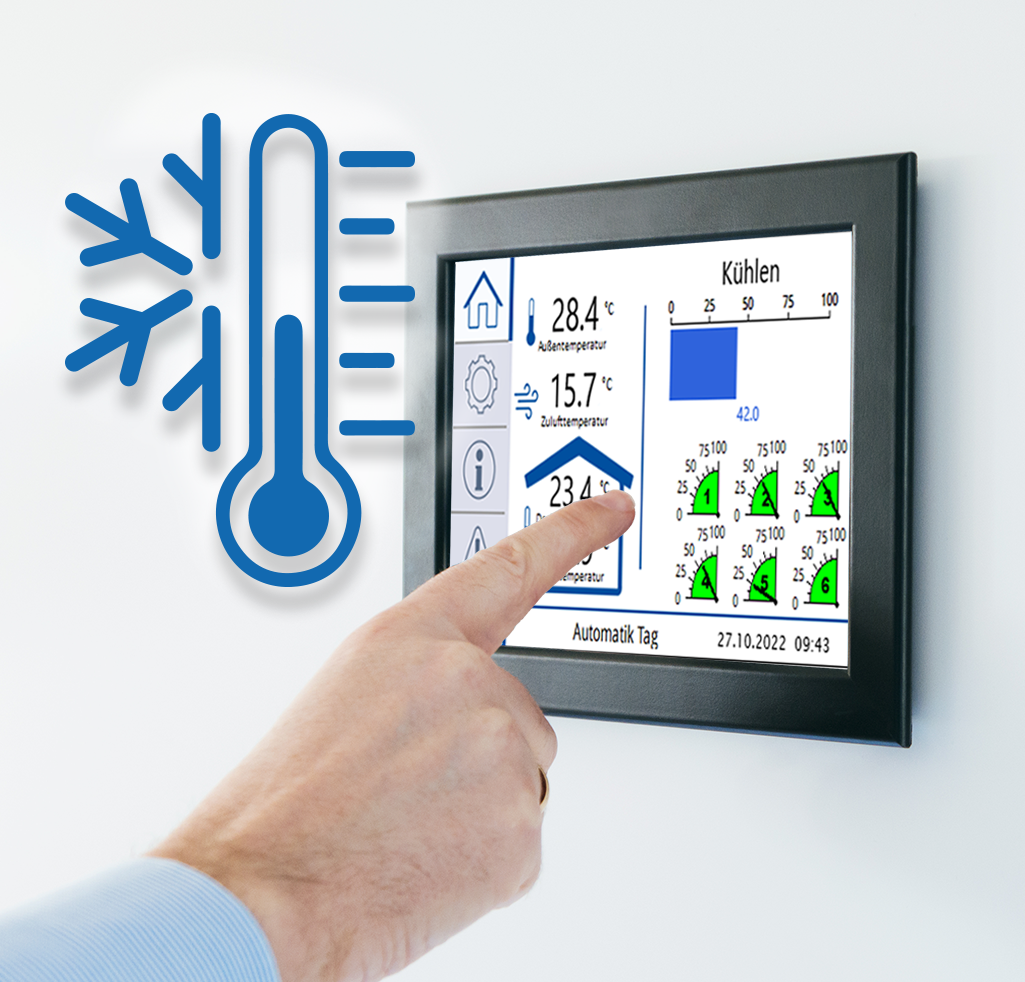

Erweiterung - Kühlfunktion für EcoWP (optional)
Produktdetails

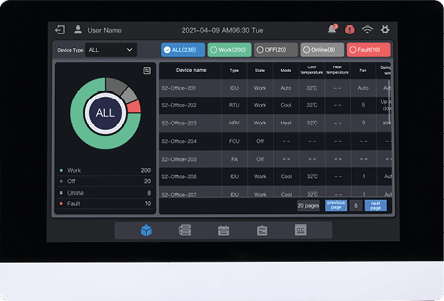

EE-Anzeige EcoWP (Förderungbedingung)
