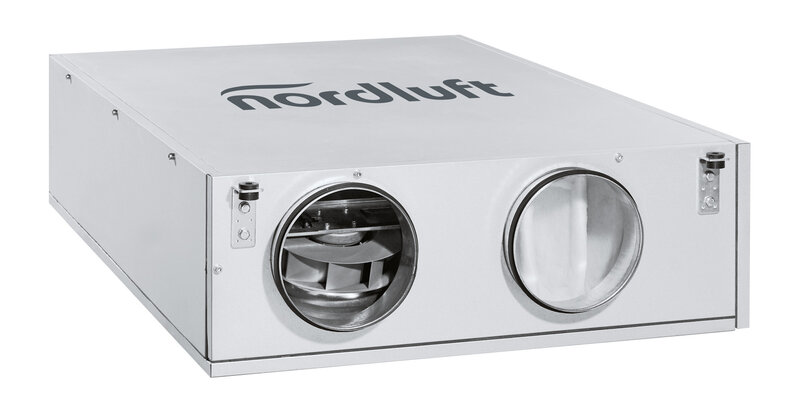

Wirbelwind BASIS G-D-EL
Kompakt-Lüftungsgerät für Nicht-Wohngebäude
Deckenmontage

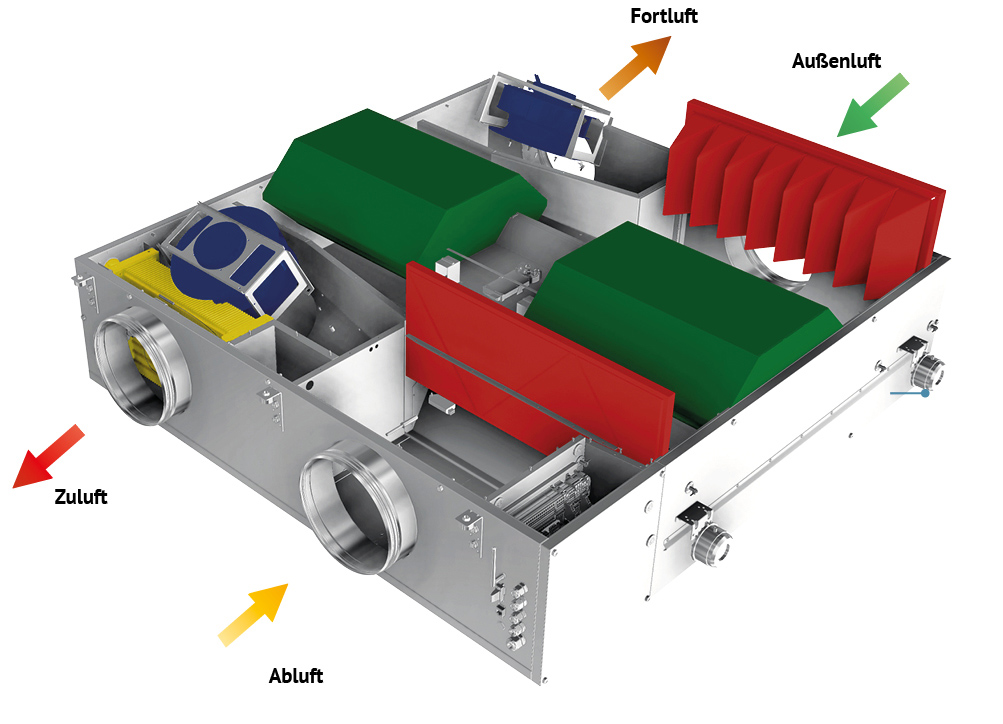

mit Wärmerückgewinnung (Gegenstrom-Plattenwärmetauscher) sowie einem integrierten EL-Heizregister
- horizontale Ausführung
- geeignet z.B für Deckenmontagen und Räumen mit geringer Bauhöhe
- Gegenstromwärmetauscher (Polystyrol)
- Wärmerückgewinnung bis > 90%
- hocheffiziente EC-Motoren
- integriertes EL-Heizregister
- smarte Steuerung mit vielfältigen Steuerungsmöglichkeiten und intuitiver Touch-Screen-Fernbedienung
- vielfältiges Zubehörsortiment
Produktspezifikationen
| Wirbelwind BASIS
| |||
|---|---|---|---|---|
| 300 G-D-EL | 550 G-D-EL | 900 G-D-EL | |
| Versorgungsspannung | V/50 (60) Hz | 1~230 | 1~230 | 1~230 |
| Max. Leistungsaufnahme exkl. Elektro‑Nachheizregister | W | 180 | 297 | 442 |
| Max. Stromaufnahme exkl. Elektro‑Nachheizregister | A | 1,4 | 2,4 | 3,1 |
| Leistungsaufnahme des Nachheizregisters | W | 1500 | 2000 | 3300 |
| Stromaufnahme des Nachheizregisters | A | 6,5 | 8,7 | 14,3 |
| Max. Leistungsaufnahme inkl. Elektro‑Nachheizregister | W | 1680 | 2297 | 3742 |
| Max. Stromaufnahme inkl. Elektro‑Nachheizregister | A | 7,9 | 11,1 | 17,4 |
| Max. Luftleistung | m³/h (l/s) | 340 (94) | 620 (172) | 1030 (286) |
| Drehzahl | min-1 | 3270 | 3100 | 2720 |
| Geräuschpegel bei 3 m Entfernung (Freifeld) | dBA | 27 | 30 | 33 |
| Fördermitteltemperatur | °C | –25…+40 | –25…+40 | –25…+40 |
| Gehäusematerial | Aluzink | Aluzink | Aluzink | |
| Isolierung | 20 mm, Mineralwolle | 20 mm, Mineralwolle | 20 mm, Mineralwolle | |
| Abluftfilter | G4 / ISO Coarse 60% | G4 / ISO Coarse 60% | G4 / ISO Coarse 60% | |
| Zuluftfilter | F7 ePM1 50% | F7 ePM1 50% | F7 ePM1 50% | |
| Rohranschlussdurchmesser | mm | 160 | 200 | 250 |
| Gewicht | kg | 44 | 67 | 111 |
| Effizienz der Wärmerückgewinnung | % | 72–90 | 78–90 | 75–88 |
| Wärmetauschertyp | Gegenstrom- | Gegenstrom- | Gegenstrom- | |
| SEV-Klasse | A | A | A | |

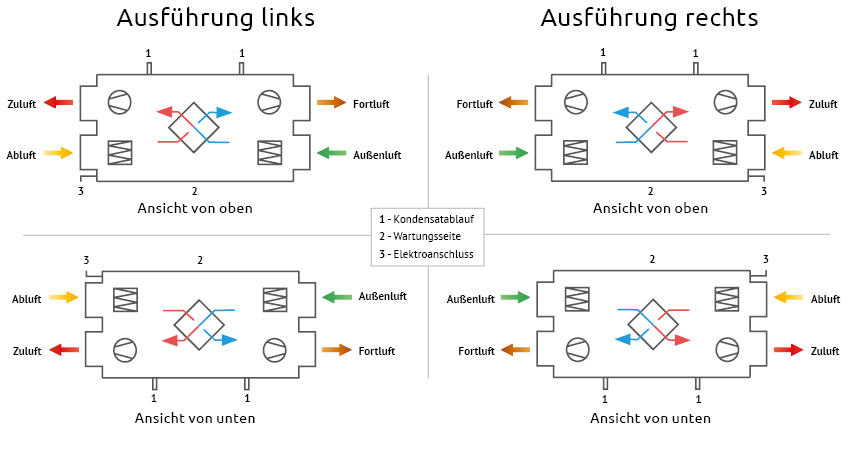

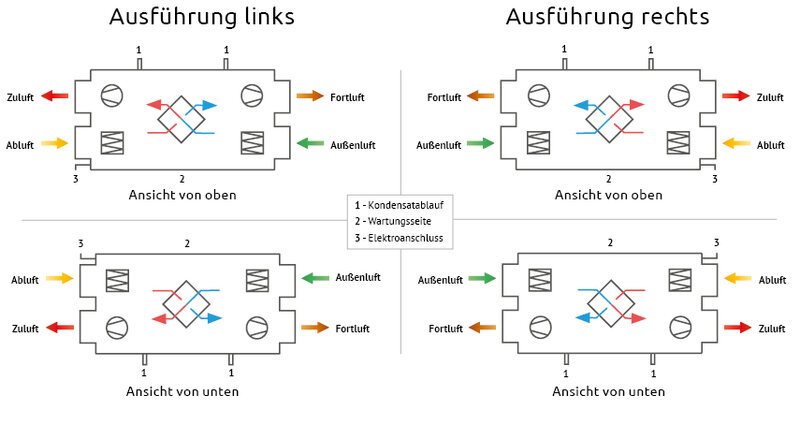

| Artikelnummer (Ausführung) | 15419 (links) | 15395 (links) | 15177 (links) | |
|
|
| ||
| Modell | Ø D | B | B1 | H | L | L1 |
|---|---|---|---|---|---|---|
| Wirbelwind BASIS 300 G-D-EL | 160 | 485 | 577 | 281 | 1238 | 1291 |
| Wirbelwind BASIS 550 G-D-EL | 200 | 827 | 960 | 280 | 1238 | 1291 |
| Wirbelwind BASIS 900 G-D-EL | 250 | 1351 | 1483 | 318 | 1349 | 1402 |
Um Ihre Anlage perfekt an die baulichen Gegebenheiten und Ihre spezifischen Prozesse anzupassen, steht Ihnen ein umfangreiches, modular konzipiertes Zubehörprogramm zur Verfügung:
| Bild | Artikelbezeichnung | Wirbelwind BASIS 300 G-D-EL | Wirbelwind BASIS 550 G-D-EL | Wirbelwind BASIS 900 G-D-EL |
|---|---|---|---|---|
|
G4 / ISO Coarse 60 % Panelfilter | Art.-Nr. 15532 | Art.-Nr. 15533 | Art.-Nr. 15534 |
|
G4 / ISO Coarse 60 % Taschenfilter | Art.-Nr. 15535 | Art.-Nr. 15536 | Art.-Nr. 15537 |
|
F7 / ePM1 50 % Panelfilter | — | — | — |
|
F7 / ePM1 50 % Taschenfilter | Art.-Nr. 15538 | Art.-Nr. 15539 | Art.-Nr. 15194 |
|
LCD-Bedienfeld mit Kabel (10m) Ersatzbedienfeld | Art.-Nr. 15180 | Art.-Nr. 15180 | Art.-Nr. 15180 |
|
Interner Feuchtesensor | Art.-Nr. 15196 | Art.-Nr. 15196 | Art.-Nr. 15196 |
|
CO₂-Sensor mit Anzeige | Art.-Nr. 15471 | Art.-Nr. 15471 | Art.-Nr. 15471 |
|
CO₂-Sensor | Art.-Nr. 15472 | Art.-Nr. 15472 | Art.-Nr. 15472 |
|
Feuchtesensor | Art.-Nr. 15460 | Art.-Nr. 15460 | Art.-Nr. 15460 |
|
Stufenloser VOC-Regler | Art.-Nr. 15474 | Art.-Nr. 15474 | Art.-Nr. 15474 |
|
Stufenloser CO₂-Regler | Art.-Nr. 15473 | Art.-Nr. 15473 | Art.-Nr. 15473 |
|
Stufenloser Feuchteregler | Art.-Nr. 15429 | Art.-Nr. 15429 | Art.-Nr. 15429 |
|

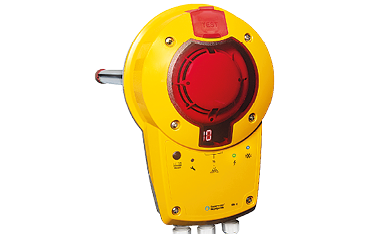

Kanalrauchmelder KRM-x-1 | Art.-Nr. 16458 | Art.-Nr. 16458 | Art.-Nr. 16458 |
|
Elektro-Vorheizregister | Art.-Nr. 15529 | Art.-Nr. 15530 | Art.-Nr. 17764 |
|
Elektrisches Nachheizregister | — | — | — |
|

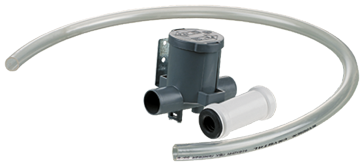

Siphon | Art.-Nr. 15466 | Art.-Nr. 15466 | Art.-Nr. 15466 |
|

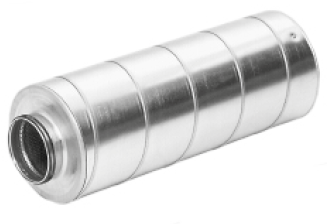

Schalldämpfer 900 mm Länge | Art.-Nr. 5838 | Art.-Nr. 5839 | Art.-Nr. 5840 |
|

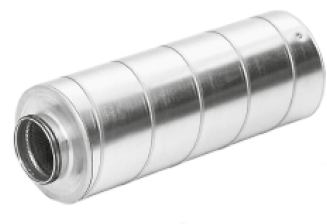

Schalldämpfer 1200 mm Länge | Art.-Nr. 8644 | Art.-Nr. 8645 | Art.-Nr. 8646 |
|
Luftklappe | Art.-Nr. 5785 | Art.-Nr. 5832 | Art.-Nr. 5833 |
|
Elektrischer Stellantrieb mit Federrückstellung | Art.-Nr. 4730 | Art.-Nr. 4730 | Art.-Nr. 4730 |
|
Kombinationsgitter für Frisch- und Fortluft | Art.-Nr. 5913 | Art.-Nr. 5918 | Art.-Nr. 5920 |
|

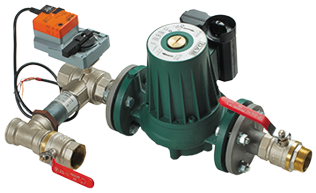

Wassermischeinheit | Art.-Nr. 15524 | Art.-Nr. 15524 | Art.-Nr. 15524 |
