EcoWP
Eco-Hallenheizung / Warmlufterzeuger
(Luft-Luft-Wärmepumpe)
Das Heizkonzept mit regenerativer Energie
- 100 % regenerative Wärme
- Heizmedium: Strom/Wärmepumpenprinzip
- schonend für die Umwelt
- hocheffizientes System
- Fähigkeit zum Heizen und Kühlen (optional)
- kompakte Bauform
- staatliche Förderung möglich
- Heizsystem ohne aufwendige Warmwasserwärmeverteilung

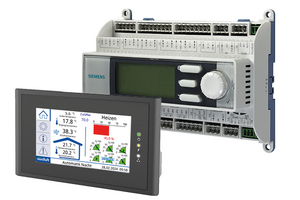

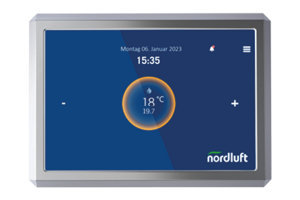

- Smarter Digitalregler mit umfangreichen Regelungs- und Schnittstellenmöglichkeiten

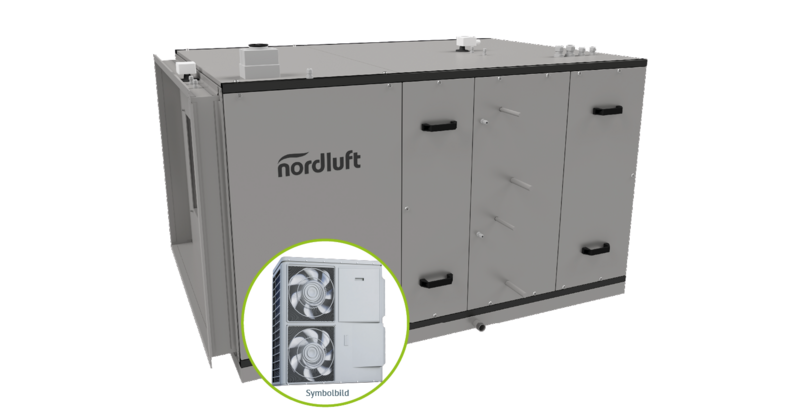

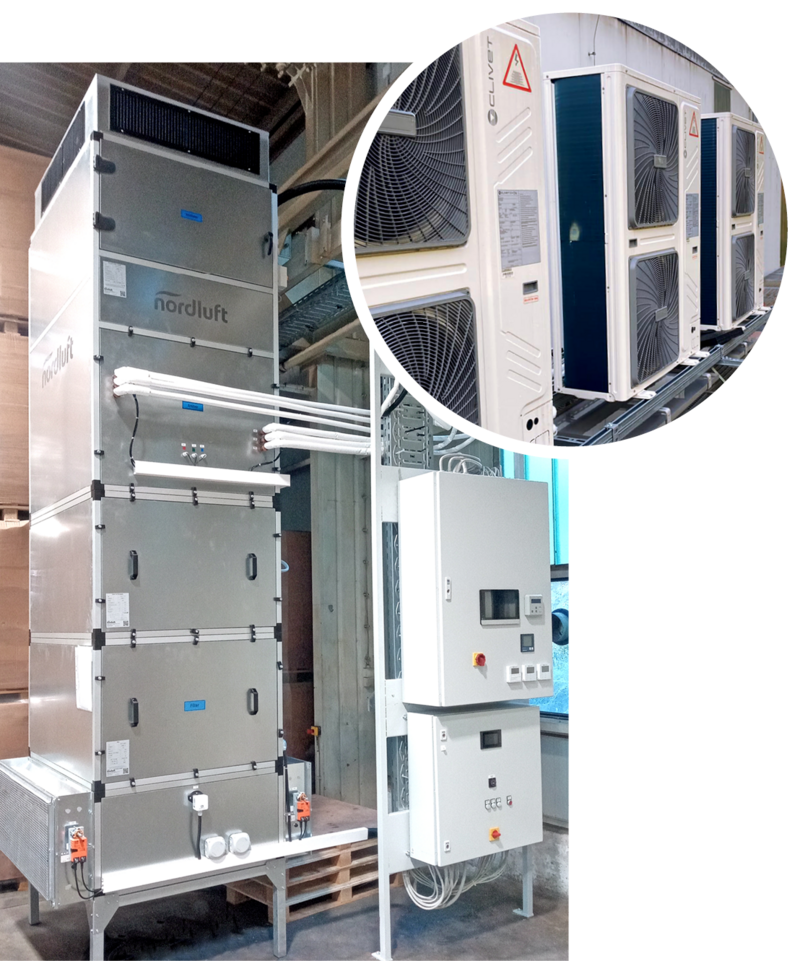

Die Hallenheizung, die mithilfe der Wärmepumpe Ihre Halle zuverlässig erwärmt.
Hallenheizungen gehören nach wie vor zu den Heizsystemen, die mit ihren Wärmepumpen in Großräumen und Hallen aller Art am wirtschaftlichsten und rentabelsten eingesetzt werden können. Diese Warmlufterzeuger sorgen für eine flächendeckend gleichmäßige und angenehme Lufttemperatur im Gebäude.
Die Hallenheizung mit Wärmepumpe speziell für kleinere bis mittelgroße Hallen: direktausblasend oder mit Kanalsystem.
Produktspezifikationen
| Anzahl Wärme-pumpen | Nennluft-leistung | Motorleistung bei ext. | Heizleistung Wärmepumpe (-7°C AT/ | Art.-Nr. | E-Zusatzheizung | E-Zusatzheizung | E-Zusatzheizung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Gesamt- | E-Register Leistung / Strom | Art.-Nr | Gesamt- | E-Register Leistung / Strom | Art.-Nr | Gesamt- | E-Register Leistung / Strom | Art.-Nr | |||||||||
|
| m³/h | kW |
|
| kW | kW / A |
| kW | kW / A |
| kW | kW / A |
| |||
| EcoWP 40/12 | 1 | 2.070 | 0,37 | 14 | 17473 | 20 | 6 / 8,7 | 18429 | 21,5 | 7,5 / 10,8 | 18430 | 23 | 9 / 13,0 | 18431 | |||
| EcoWP 70/25 | 1 | 4.000 | 1,1 | 27 | 17474 | 38 | 11 / 15,9 | 18432 | 41,5 | 14,5 / 20,9 | 18433 | 45,5 | 18,5 / 26,7 | 18434 | |||
| EcoWP 105/45 | 1 | 5.280 | 1,5 | 39 | 17475 | 55 | 16 / 23,1 | 18435 | 60 | 21 / 30,3 | 18436 | 65,5 | 26,5 / 38,2 | 18437 | |||
| EcoWP 170/55 | 2 | 8.030 | 1,5 | 54 | 17476 | 76 | 22 / 31,8 | 18438 | 83 | 29 / 41,9 | 18439 | 91 | 37 / 53,4 | 18440 | |||
| EcoWP 250/90 | 2 | 11.620 | 3,0 | 79 | 17477 | 111 | 32 / 46,2 | 18441 | 121 | 42 / 60,6 | 18442 | 133 | 54 / 77,9 | 18443 | |||
| EcoWP 340/110 | 2 | 14.260 | 4,0 | 97 | 17478 | 137 | 40 / 57,7 | 18444 | 149 | 52 / 75,1 | 18445 | 163 | 66 / 95,3 | 18446 | |||
| EcoWP 430/135 | 3 | 16.500 | 4,0 | 118 | 17479 | 166 | 48 / 69,3 | 18447 | 181 | 63 / 90,9 | 18448 | 198 | 80 / 115,5 | 18449 | |||
| EcoWP 550/165 | 3 | 21.300 | 5,5 | 145 | 17480 | 204 | 59 / 85,2 | 18450 | 222 | 77 / 111,1 | 18451 | 244 | 99 / 142,9 | 18452 | |||
| EcoWP 660/220 | 4 | 28.400 | 11,0 | 194 | 17546 | 273 | 79 / 114,0 | 18453 | 297 | 103 / 148,7 | 18454 | 326 | 132 / 190,5 | 18455 | |||
*-7°C AT = Teillastpunkt A DIN EN 14825
AT = Außentemperatur, RT = Raum-/Eintrittstemperatur
| Gehäuseabmessungen | Anschlussmaße | |||
|---|---|---|---|---|---|
| Typ | A | B | C1 | R | S |
| EcoWP 40/12 | 700 | 500 | 1.280 | 580 | 380 |
| EcoWP 70/25 | 800 | 800 | 1.575 | 680 | 680 |
| EcoWP 105/45 | 1.080 | 800 | 1.575 | 960 | 680 |
| EcoWP 170/55 | 1.250 | 1.025 | 1.780 | 1.130 | 905 |
| EcoWP 250/90 | 1.750 | 1.025 | 1.780 | 1.630 | 905 |
| EcoWP 340/110 | 2.200 | 1.025 | 1.780 | 2.080 | 905 |
| EcoWP 430/135 | 2.200 | 1.220 | 2.245 | 2.000 | 1.020 |
| EcoWP 550/165 | 2.700 | 1.220 | 2.245 | 2.500 | 1.020 |
| EcoWP 660/220 | 2.700 | 1.220 | 2.245 | 2.500 | 1.020 |
Alle Maße in mm R+S = lichte Kanalanschlussmaße saug- und druckseitig
Alle Maße können auftragsbezogen den örtlichen Gegebenheiten angepasst werden.
Bitte beachten Sie, dass beim Einsatz von EC-Ventilatoren bei den Gerätegrößen NL-A 130 bis NL-A 340 zur Gerätehöhe 60 mm hinzuzurechnen sind.
Wärmepumpenprinzip
Durch den Einsatz der Wärmepumpentechnologie können Sie mit dem NL-A WP Ihre Halle im Winter heizen und im Sommer kühlen. Aber wie funktioniert eigentlich so eine Wärmepumpe und aus welchen Bauteilen besteht sie?
Funktionsweise Heizen
1. Das Kältemittel im WP-Verbundsystem nimmt beim Durchströmen des Wärmetauschers mit Luft eine bestimmte Wärmemenge aus der Umgebung auf (Verdampfereinheit, außerhalb des Gebäudes). Die Temperatur des Wärmeträgers steigt um ca. 5°C leicht an
2. Komprimierung des Gases mit Hilfe des Kompressors, mit der Folge einer erheblichen Temperaturerhöhung, ca. 45°C (Wärmepumpeneffekt).
3. Transport des Arbeitsmittels zum Wärmetauscher (im Gerät, innerhalb des Gebäudes) und Abgabe an die zu erwärmende Hallenluft. Die Temperatur des Arbeitsmediums sinkt auf ca. 25°C ab.
4. Expansionsventil: Entspannung des Gases und Einnahme dessen Ursprungszustandes.
Funktionsweise Kühlen (optional)
Durch eine aktive Umkehr des beschriebenen Wärmepumpenkreislaufes im Sommer kann die Wärmepumpe als Kühlaggregat genutzt werden. Im Kühlbetrieb wird der ursprüngliche Verflüssiger nun zum Verdampfer, der die Raumwärme über das eigentliche Heizwärmeabgabesystem auf das Kältemittel überträgt. Das gasförmige Kältemittel wird dann zum Verdichter geführt und von dort zum Wärmetauscher, der die den Räumen entzogene Wärme an die Außenluft abgibt
Die Warmluftsysteme von nordluft basieren auf einem effizienten Modulsystem und ermöglichen eine kostengünstige, praxisgerechte Anlagentechnik für Heizung und Lüftung.
Sie sind direktausblasend oder als Kanalgerät erhältlich und lassen sich mit einer Vielzahl technischer Komponenten erweitern. Filterung, Schalldämmung und weitere Funktionen können durch flexibles Zubehör integriert werden.

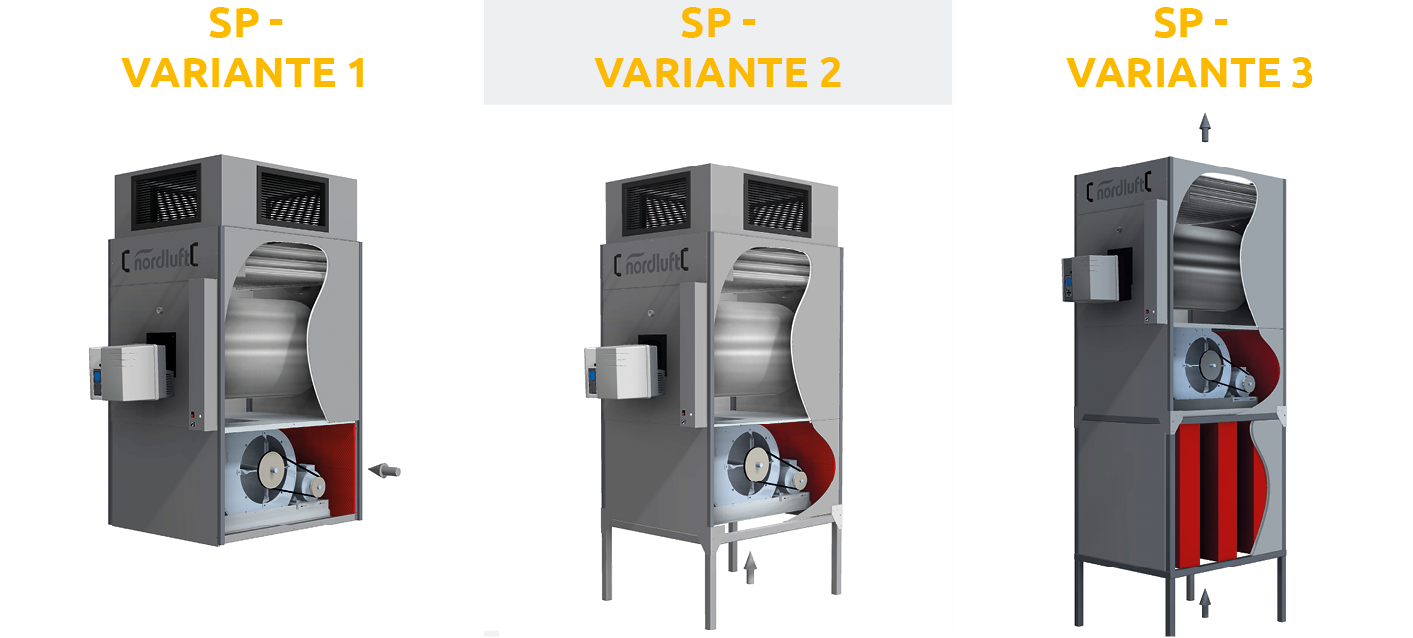

Um den Lärm am Arbeitsplatz zu reduzieren, empfehlen wir Ihnen unsere Schalldämm-Pakete. Diese sorgen für mehr Ruhe und Wohlbefinden ohne aufwändige bauliche Maßnahmen.

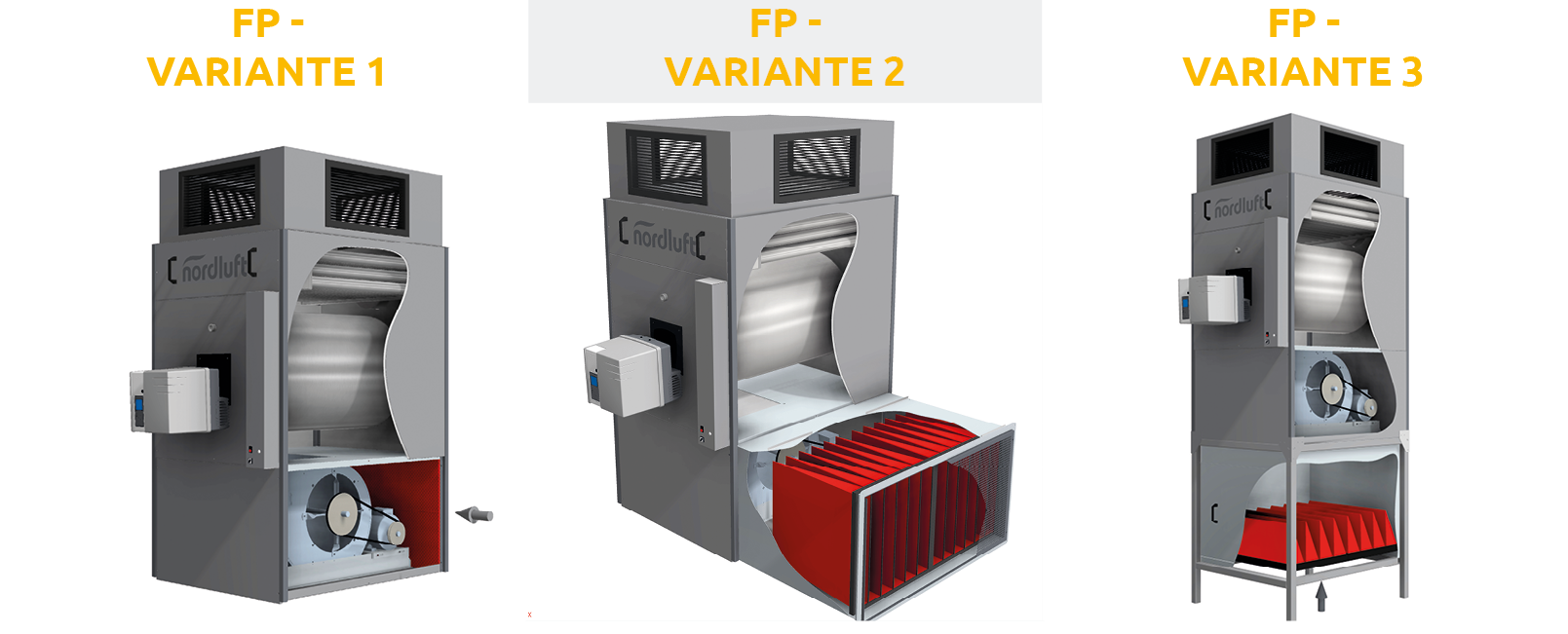

Luftfilter schützen Fertigungsprozesse und Betriebsabläufe vor Schadstoffen und tragen zu einem sicheren, zuverlässigen Betrieb bei:
- Effizientere Fertigung: Reduzierung von Schmutz und Staub in einzelnen Zonen oder im gesamten Betrieb.
- Geringerer Reinigungsbedarf: Schutz der Produkte und optimierte Versandprozesse.
- Verbessertes Raumklima: Beitrag zur Gesundheit der Mitarbeitenden.
- Längere Lebensdauer technischer Anlagen: Saubere Luft schont Beleuchtung, Lagersysteme und weitere technische Einrichtungen.
Basierend auf moderner Wärmepumpentechnologie kann der EcoWP nicht nur zur Beheizung von Hallen eingesetzt werden, sondern auch zur Kühlung in den Sommermonaten.
Die integrierte reversible Wärmepumpe ermöglicht einen flexiblen Betriebsmodus, bei dem der Wärmefluss umkehrbar ist. Dadurch lässt sich der EcoWP sowohl für die Wärmebereitstellung als auch für die Abkühlung der Raumluft nutzen. So kann das Hallenklima über das gesamte Jahr hinweg auf einem angenehmen Niveau gehalten werden.
Hochleistungs-Radialventilator DDMP
Zweiseitig saugender, direktgetriebener Radialventilator, Laufrad (Trommelläufer) mit vorwärts gekrümmten Schaufeln. Gefalztes Spiralformgehäuse aus verzinktem Stahlblech (EN10142), gefügt durch ein Hightech-Rollenfügeverfahren. Gerade Zunge im Ventilatoraustritt.
Laufrad mit vorwärts gekrümmten Schaufeln aus verzinktem Stahl, direkt auf dem Rotor des bürstenlosen, Permanentmagnet-Außenläufermotors befestigt, keine Übertragungsverluste, dynamisch ausgewuchtet nach DIN ISO 21940-11.
Hocheffiziente 1 kW Kommutiereinheit, sensorlos, mit integriertem, aktivem PFC und Schutz gegen thermische Überlastung durch Lastminderung. Umrichter direkt am Gehäuse montiert und vorkonfiguriert, für Plug and Play-Betrieb. Es ist keine weitere Einstellung erforderlich.
Stufenlos drehzahlregelbar über 0...10V Analogsignal oder mittels Modbus RS485-Schnittstelle. Antriebssystem komplett in Schutzart IP 54. Netzanschluss 230V, 50 oder 60Hz. Kennlinien nach AMCA 210-07 bzw. ISO 5801.
Das könnte Sie auch interessieren

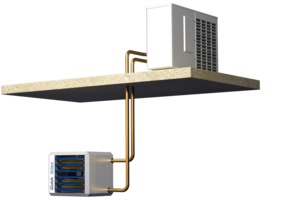

WP-Therm E
