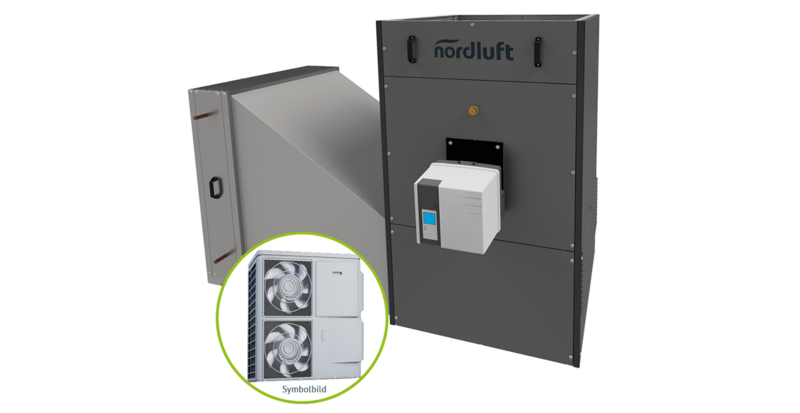

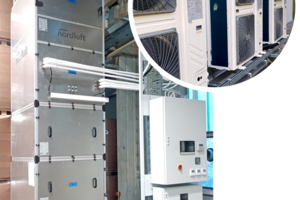

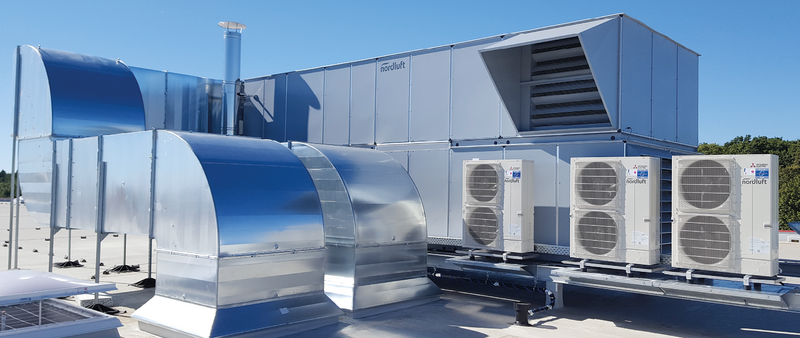

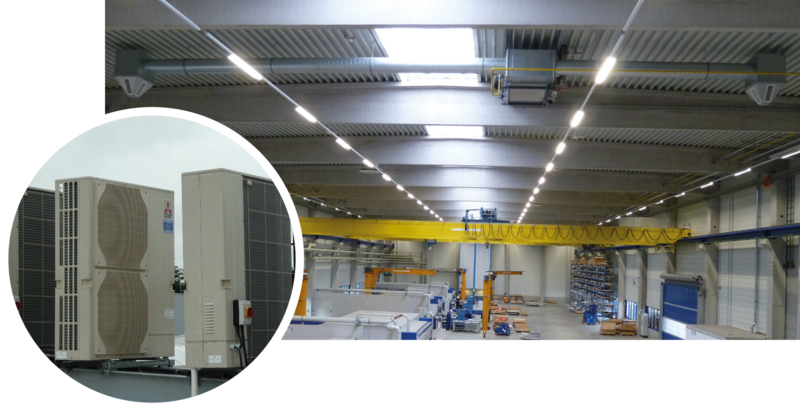

EcoKomfort
Wärmepumpen-Hybridhallenheizung
Innovatives Heiz- / Kühlsystem mit Luft-Luft- Wärmepumpe
- Grundlastbereitstellung durch leistungsoptimierte Luft-Luft-Wärmepumpe mit Hochleistungsverflüssiger
- Spitzenlastbereitstellung durch Brennwert-Warmlufterzeuger (Gas/Öl)
- Wärmepumpentechnologie ermöglicht anteiligen Kühlbetrieb im Sommer (optional)
- Schaltschrank mit gemeinsamen Digitalregler, fernansprechbar
- Betrieb bivalent parallel mit Vorrangschaltung für die Wärmepumpe
- Smarter Digitalregler mit umfangreichen Regelungs- und Schnittstellenmöglichkeiten
Produktspezifikationen
| Heizleistung Wärmepumpe (-7°C AT/+16°C RT)* | Anzahl Wärmepumpen | Heizleistung Warmlufterzeuger | Heizleistung gesamt | Kühlleistung Wärmepumpe | Warmluft-leistung | Motorleistung bei ext. Pressung 200 Pa | Art.-Nr. | |
|---|---|---|---|---|---|---|---|---|
| Typ | kW | kW | kW | kW | m³/h | kW | Art.-Nr. | |
| EcoKomfort 40/14 | 14 | 1 | 35 | 49 | 12,3 | 3.000 | 1,1 | 17441 |
| EcoKomfort 55/15 | 15 | 1 | 50 | 65 | 15,5 | 4.250 | 1,1 | 17442 |
| EcoKomfort 70/20 | 22 | 1 | 65 | 87 | 20,0 | 5.500 | 2,2 | 17443 |
| EcoKomfort 90/25 | 27 | 1 | 85 | 112 | 25,2 | 7.200 | 2,2 | 17444 |
| EcoKomfort 105/30 | 31 | 1 | 100 | 131 | 28,0 | 8.500 | 3,0 | 17445 |
| EcoKomfort 130/35 | 40 | 1 | 120 | 160 | 45,0 | 10.100 | 4,0 | 17435 |
| EcoKomfort 170/45 | 49 | 1 | 150 | 199 | 56,0 | 12.750 | 5,5 | 17446 |
| EcoKomfort 200/50 | 54 | 2 | 180 | 234 | 50,4 | 15.200 | 5,5 | 17447 |
| EcoKomfort 250/65 | 65 | 2 | 215 | 280 | 67,2 | 19.500 | 7,55 | 17448 |
| EcoKomfort 290/75 | 79 | 2 | 260 | 339 | 90,0 | 22.000 | 11,0 | 17449 |
| EcoKomfort 340/95 | 97 | 2 | 300 | 397 | 112,0 | 24.000 | 11,0 | 17450 |
| EcoKomfort 430/115 | 119 | 3 | 390 | 509 | 135,0 | 33.500 | 15,0 | 17451 |
| EcoKomfort 550/145 | 146 | 3 | 480 | 626 | 168,0 | 42.500 | 18,5 | 17452 |
*-7°C AT = Teillastpunkt A DIN EN 14825
AT = Außentemperatur, RT = Raum-/Eintrittstemperatur
| Gehäuseabmessungen | Anschlussmaße | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | A | B | C1 | D | E | H | I | J | P | Q | F | F1 | G |
| EcoKomfort 40/14 | 700 | 500 | 1.280 | 1.132 | 151 | 300 | 300 | 737 | 610 | 410 | 600 | 455 | 600 |
| EcoKomfort 55/15 | 800 | 800 | 1.575 | 1.420 | 151 | 300 | 125 | 948 | 710 | 710 | 600 | 575 | 900 |
| EcoKomfort 70/20 | 800 | 800 | 1.575 | 1.420 | 151 | 300 | 125 | 948 | 710 | 710 | 600 | 575 | 900 |
| EcoKomfort 90/25 | 1.080 | 800 | 1.575 | 1.420 | 151 | 300 | 125 | 948 | 990 | 710 | 600 | 575 | 1.200 |
| EcoKomfort 105/30 | 1.080 | 800 | 1.575 | 1.420 | 151 | 300 | 550 | 948 | 990 | 710 | 900 | 575 | 1.200 |
| EcoKomfort 130/35 | 1.250 | 1.025 | 1.780 | 1.600 | 251 | 300 | 550 | 1.029 | 1.160 | 935 | 900 | 605 | 1.200 |
| EcoKomfort 170/45 | 1.250 | 1.025 | 1.780 | 1.600 | 251 | 300 | 950 | 1.029 | 1.160 | 935 | 1.200 | 605 | 1.200 |
| EcoKomfort 200/50 | 1.750 | 1.025 | 1.780 | 1.600 | 251 | 300 | 950 | 1.029 | 1.660 | 935 | 1.200 | 605 | 1.500 |
| EcoKomfort 250/70 | 1.750 | 1.025 | 1.780 | 1.600 | 251 | 300 | 950 | 1.029 | 1.660 | 935 | 1.200 | 605 | 1.800 |
| EcoKomfort 290/75 | 2.200 | 1.025 | 1.780 | 1.600 | 251 | 300 | 950 | 1.029 | 2.110 | 935 | 1.200 | 605 | 1.800 |
| EcoKomfort 340/95 | 2.200 | 1.025 | 1.780 | 1.600 | 251 | 300 | 950 | 1.029 | 2.110 | 935 | 1.200 | 605 | 2.100 |
| EcoKomfort 430/115 | 2.200 | 1.220 | 2.245 | 2.020 | 301 | 300 | 730 | 1.237 | 2.100 | 1.120 | 1.200 | 770 | 3.000 |
| EcoKomfort 550/145 | 2.700 | 1.220 | 2.245 | 2.020 | 301 | 300 | 730 | 1.237 | 2.600 | 1.120 | 1.200 | 770 | 3.000 |
EcoKomfort - die Wärmepumpen-Hybridheizung
Heizkonzept
Die Deckung des Heizwärmebedarfs einer Halle erfolgt durch zwei unterschiedliche Wärmeerzeuger. Die Wärmepumpe (WP) leistet als Grundlasterzeuger den Heizbetrieb allein bis zu einer bestimmten Außentemperatur, dem Bivalenzpunkt. Beim Erreichen dieses Bivalenzpunktes wird der direktbeheizte Brennwert-Warmlufterzeuger (WLE) zugeschaltet, der Wärmebedarf wird gemeinsam gedeckt. Mit einem Leistungsanteil von ca. 30 % erreicht die Wärmepumpe einen Deckungsanteil größer 65 % am Jahresheizwärmebedarf und ist damit GEG-konform.
Der Bivalenzpunkt
Der Bivalenzpunkt beschreibt die Außentemperatur, bei der die Wärmepumpe ihre maximale Heizleistung erbringt. Sinkt die Außentemperatur weiter, wird zur Gebäudebeheizung ein zusätzlicher Wärmeerzeuger betrieben. Vorrangig erzeugt die Wärmepumpe die notwendige Heizenergie, nur bei Spitzenlasten erfolgt beim EcoKomfort die Zuschaltung des direktbeheizten Warmluftsystems.
Kühlkonzept (optional)
Aufgrund der Wärmepumpentechnologie kann der EcoKomfort auch als Kühlsystem eingesetzt werden. Durch den Einsatz drehzahlgeregelter Inverterkompressoren erfolgt eine leistungsoptimierte Kälteerzeugung für Ihr Hallengebäude.
Die Warmluftsysteme von nordluft basieren auf einem effizienten Modulsystem und ermöglichen eine kostengünstige, praxisgerechte Anlagentechnik für Heizung und Lüftung.
Sie sind direktausblasend oder als Kanalgerät erhältlich und lassen sich mit einer Vielzahl technischer Komponenten erweitern. Filterung, Schalldämmung und weitere Funktionen können durch flexibles Zubehör integriert werden.
Um den Lärm am Arbeitsplatz zu reduzieren, empfehlen wir Ihnen unsere Schalldämm-Pakete. Diese sorgen für mehr Ruhe und Wohlbefinden ohne aufwändige bauliche Maßnahmen.
SP - Variante 1: Schallisolierte Ansaugblindbleche mit Akustik-Schallschutzplatten SSP innen auf 3 Geräteseiten.
SP - Variante 2: Schallisolierter Ventilatorraum Paket-Gesamtdämpfung ca. 5 dB (250Hz), einzelne Geräte bis 6 dB. Schallisolierte Ansaugblindbleche innen auf 4 Geräteseiten. Bodenansaugung mit Umluftgitter, Standgerüst ca. 400 mm hoch.
SP - Variante 3: Schallisolierter Ventilatorraum inkl. Gerüstschalldämpfer Paket-Gesamtdämpfung ca. 15 dB (250Hz), einzelne Geräte bis 17 dB. Schallisolierte Ansaugblindbleche innen auf 4 Geräteseiten. Bodenansaugung über offene Gerätebodenplatte. Standgerüst mit Schalldämmkulissen 500 mm, Dämpfung 10 dB (250 Hz). Höhe Gerüst ca. 1.000 mm. Gerüstverkleidung 1-schalig.
Luftfilter schützen Fertigungsprozesse und Betriebsabläufe vor Schadstoffen und tragen zu einem sicheren, zuverlässigen Betrieb bei:
- Effizientere Fertigung: Reduzierung von Schmutz und Staub in einzelnen Zonen oder im gesamten Betrieb.
- Geringerer Reinigungsbedarf: Schutz der Produkte und optimierte Versandprozesse.
- Verbessertes Raumklima: Beitrag zur Gesundheit der Mitarbeitenden.
- Längere Lebensdauer technischer Anlagen: Saubere Luft schont Beleuchtung, Lagersysteme und weitere technische Einrichtungen.
FP - Variante 1: Umluft-Flachfilter mit Filtermatte ISO Coarse 45 % nach EN ISO 16890 (G3). Anordnung mind. 3-seitig (2 x längsseitig, 1 x stirnseitig). Einschließlich Ansauggitter.
FP - Variante 2: Taschenluftfilter als Kanalfilter mit Filtereinschüben nach EN ISO 16890 mit Metallrahmen. Gehäuse aus verzinktem Stahlblech. Revisionsdeckel mit Flügelmuttern, Handgriff und Dichtung. Einsetzbar zur Außenluft- oder Umluftfilterung. Filtergüte: ISO Coarse 60 % (G4), Taschenlänge: 150 mm, Baulänge Filter: 250 mm.
FP - Variante 3: Gerüstfilter mit Umluftgitter Standgerüst (ca. 750 mm hoch) aus verz. Quadratrohr. Stabile, geschraubte Ausführung mit eingebautem Luftfilter. Filtereinschübe nach EN ISO 16890 mit Metallrahmen. Filter über Revisionsdeckel ausziehbar. Filtergüte: ISO Coarse 60% (G4), Taschenlänge 150 mm.

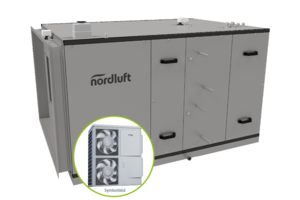

Basierend auf moderner Wärmepumpentechnologie kann der EcoWP nicht nur zur Beheizung von Hallen eingesetzt werden, sondern auch zur Kühlung in den Sommermonaten.
Die integrierte reversible Wärmepumpe ermöglicht einen flexiblen Betriebsmodus, bei dem der Wärmefluss umkehrbar ist. Dadurch lässt sich der EcoWP sowohl für die Wärmebereitstellung als auch für die Abkühlung der Raumluft nutzen. So kann das Hallenklima über das gesamte Jahr hinweg auf einem angenehmen Niveau gehalten werden.
Hochleistungs-Radialventilator DDMP
Zweiseitig saugender, direktgetriebener Radialventilator, Laufrad (Trommelläufer) mit vorwärts gekrümmten Schaufeln. Gefalztes Spiralformgehäuse aus verzinktem Stahlblech (EN10142), gefügt durch ein Hightech-Rollenfügeverfahren. Gerade Zunge im Ventilatoraustritt.
Laufrad mit vorwärts gekrümmten Schaufeln aus verzinktem Stahl, direkt auf dem Rotor des bürstenlosen, Permanentmagnet-Außenläufermotors befestigt, keine Übertragungsverluste, dynamisch ausgewuchtet nach DIN ISO 21940-11.
Hocheffiziente 1 kW Kommutiereinheit, sensorlos, mit integriertem, aktivem PFC und Schutz gegen thermische Überlastung durch Lastminderung. Umrichter direkt am Gehäuse montiert und vorkonfiguriert, für Plug and Play-Betrieb. Es ist keine weitere Einstellung erforderlich.
Stufenlos drehzahlregelbar über 0...10V Analogsignal oder mittels Modbus RS485-Schnittstelle. Antriebssystem komplett in Schutzart IP 54. Netzanschluss 230V, 50 oder 60Hz. Kennlinien nach AMCA 210-07 bzw. ISO 5801.
WP-Therm E
Spitzenlastbereitstellung durch Elektro-Warmlufterzeuger (Stromdirektheizung)
Produktdetails
