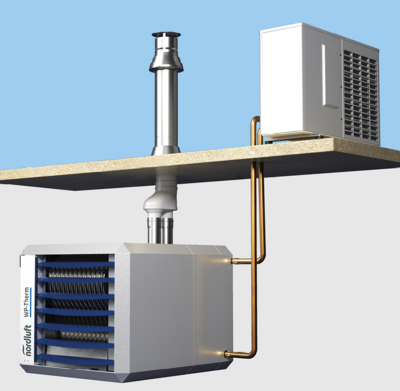

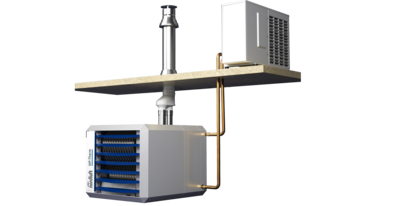

WP-Therm G
Gas-Wärmepumpen-Hybridheizung
(Luft-Wasser-Wärmepumpe)
Spitzenlastwärmeerzeuger als Gas-Brennwert-Warmlufterzeuger
- Grundlastbereitstellung durch Luft-Wasser-Wärmepumpe
- Wärmepumpentechnologie ermöglicht anteiligen Kühlbetrieb im Sommer
- Digitalregler, bivalent-parallele Betriebsweise mit Vorrangschaltung der Wärmepumpe
Produktspezifikationen
| Heizleistung gesamt* | Nennheizleistung Wärmepumpe (+7°C AT)* | Heizleistung Wärmepumpe (-7°C AT/+35°C WT)* | Heizleistung Warmluft- erzeuger | Kühlleistung Wärmepumpe | Warmluftleistung | Wurfweite | Schalldruckpegel (4m) | Elektrische Anschlussleistung WP | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|
| kW | kW | kW | kW | kW | m³/h | m | dB(A) | kW |
|
WP-Therm G 0610 | 16,2 | 6,0 | 4,2 | 4,2 - 12,0 | 6,5 | 1.800 | 15 | 35 - 54 | 1,5 | 18395 |
WP-Therm G 1220 | 27,9 | 12,0 | 8,7 | 9,0 - 19,2 | 12,0 | 4.500 | 20 | 35 - 63 | 3 | 18394 |
WP-Therm G 1230 | 37,7 | 12,0 | 8,7 | 9,5 - 29,0 | 12,0 | 4.500 | 20 | 35 - 63 | 3 | 17103 |
WP-Therm G 1620 | 30,3 | 15,7 | 11,1 | 9,5 - 19,2 | 15,5 | 6.700 | 25 | 35 - 62 | 4 | 18396 |
WP-Therm G 1630 | 40,1 | 15,7 | 11,1 | 9,5 - 29,0 | 15,5 | 6.700 | 25 | 35 - 62 | 4 | 18397 |
WP-Therm G 3060 | 85,0 | 30,0 | 27 | 19,1 – 58,0 | 31,0 | 12.000 | 30 | 65 | 6,9 | 19258 |
*-7°C AT = Teillastpunkt A DIN EN 14825
AT = Außentemperatur, RT = Raum-/Eintrittstemperatur

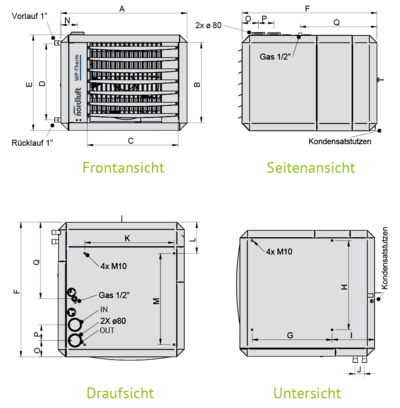

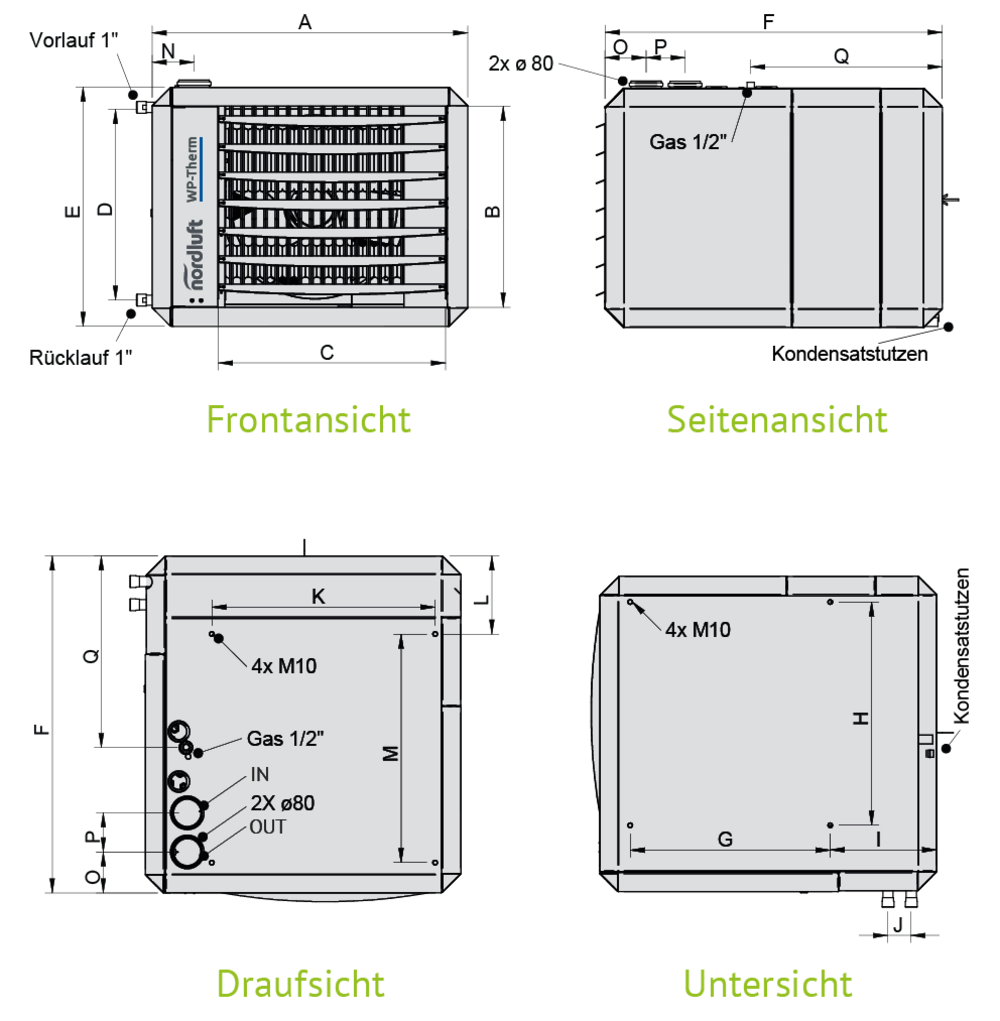

| Typ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | Gewicht kg | Wasseranschluss | Gasanschluss |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WP-Therm G 06... | 716 | 422 | 508 | 405 | 495 | 813 | 455 | 465 | 300 | 65 | 465 | 302 | 455 | 94 | 108 | 110 | 401 | 57 | 3/4“ AG | 1/2“ IG |
| WP-Therm G 12... | 884 | 563 | 636 | 540 | 670 | 944 | 560 | 625 | 300 | 65 | 625 | 219 | 640 | 114 | 117 | 110 | 536 | 120 | 1“AG | 1/2“ IG (G 1220) 3/4“AG |
| WP-Therm G 16... | 1083 | 563 | 836 | 540 | 670 | 944 | 560 | 824 | 298 | 65 | 825 | 219 | 640 | 114 | 117 | 110 | 536 | 145 | 1“AG | 1/2“ IG (G 1620) 3/4“ AG |
| WP-Therm G 30... | 1283 | 904 | 1005 | 861 | 1010 | 982 | 570 | 1000 | 330 | 60 | 1000 | 200 | 700 | 132 | 338 | 110 | 755 | 217 | 1 1/2“AG | 3/4“ AG |
Alle Maße in mm
Energielieferant Luft im Hybridheizsystem

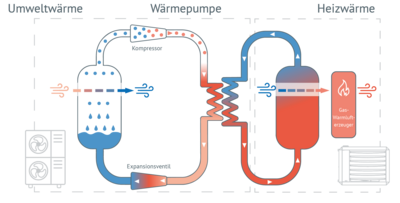

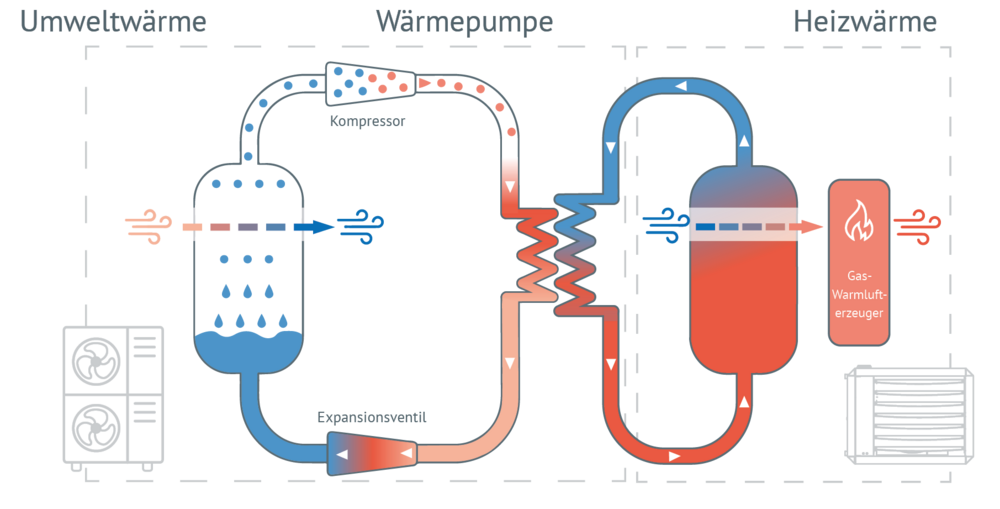

Der Energielieferant Luft ist umweltfreundlich und nahezu unerschöpflich. Die Luft-Wasser-Wärmepumpe entzieht der Umgebungsluft Wärme, gibt diese über den Kältekreislauf (Kältemittel R32) und einen Plattenwärmetauscher an den Wärmeträger Wasser ab. Das erwärmte Wasser wird anschließend durch das Heizregister im Innengerät geführt und erwärmt dadurch die Hallenluft. Dadurch kühlt sich das Wasser ab und der Kreislauf beginnt von vorne. Die Grundlast des Gebäudes wird vorrangig über die Heizleistung der Wärmepumpe gedeckt. Erst sobald die maximale Heizleistung der Luft-Wasser Wärmepumpe erreicht ist (Bivalenzpunkt), wird der Gasbrennwert-Warmlufterzeuger als Spitzenlasterzeuger zugeschaltet.
Stabile Wandkonsolen zur sicheren Montage von WP-Therm Geräten an der Hallenwand.
| Für WP-Therm Typ G 06..., E 06... | Art.-Nr. 15725 |
| Für WP-Therm Typ G 12..., G16..., E 12..., E16 | Art.-Nr. 17392 |
Bestehend aus: Gaskugelhahn, TAE, Gasschlauch 0,5 m (I/A)
| Für WP-Therm 1/2" | Art.-Nr. 14415 |
Komplettes Set zur sicheren, freihängenden Deckenmontage aller WP-Therm Geräteausführungen.
| Deckenabhängeset | Art.-Nr. 19148 |
NL-Uni-Slim zur Temperaturregelung (P-Band/PID-Regler) mit 4,3“-Touchpanel, Wochenzeitschaltuhr mit Tag-Nacht-Automatik oder langfristiger Kalenderfunktion, optionale Cloud-Anbindung. Inklusive 1 Raumfühler.
NL-Uni-Slim-CV Universalregler: Wie zuvor beschrieben, jedoch mit zusätzlicher Deckenventilatorsteuerung. Inklusive 2 Fühler und 10 A Drehzahlregler.
| NL-Uni-Slim | Art.-Nr. 18105 |
| NL-Uni-Slim-CV | Art.-Nr. 18106 |
Raumfühler PT 1000
Zur Mittelwertbildung im Raum sind 4 Raumfühler erforderlich. 1 bzw. 2 Raumfühler sind bereits im Lieferumfang des jeweiligen Regelgerätes enthalten. Raumtemperaturfühler mit internem Sensor und passivem Ausgang, kompaktes Kunststoffgehäuse IP30.
| Raumfühler PT 1000 | Art.-Nr. 18630 |
Außenfühler PT 1000
Außenwandwiderstandsthermometer / Witterungsfühler mit internem Sensor und passivem Ausgang. Robustes, wetterfestes Kunststoffgehäuse, Schutzart min. IP65.
| Außenfühler PT 1000 | Art.-Nr. 11300 |
Nachfolgend präsentieren wir Ihnen verschiedene bewährte Regelungsvarianten für unsere WP-Therm Heizsysteme. Bitte beachten Sie, dass es sich hierbei um Vorschläge handelt: Jede Steuerung kann flexibel und exakt an die spezifischen baulichen Gegebenheiten Ihrer Halle sowie an Ihre individuellen betrieblichen Bedürfnisse angepasst werden. Sprechen Sie uns an – wir konfigurieren die optimale Lösung für Ihr Projekt.
