NL-A WO
Warmlufterzeuger
Wohnhausheizung
Die Lösung für wohlig warme Stunden in Ihrem Zuhause
- Wirkungsgrad > 92 %
- Heizmedium: Erd-/Flüssiggas, Öl, PWW, Elektro
- Für den Einsatz in Wohnräumen optimiert
- Auch als Brennwertgerät mit modulierendem Brenner erhältlich
- Dreistufige Luftmengenregelung für individuelle Anpassung des Luftstroms
- Weitere Anpassungen durch die Auswahl an verschiedensten Zubehörartikeln möglich
Neu: EcoWP WO – Ihr Heizkonzept mit 100 % regenerativer Energie.
Ab sofort auch als nachhaltige Wohnhausheizung mit Luft-Luft-Wärmepumpe verfügbar. Sprechen Sie uns an – wir planen Ihr maßgeschneidertes Konzept.
Produktspezifikationen
Heizleistung | Warmluft- | Pressung extern | Ventilatorstufen | Motorleistung | Spannung | Schalldruckpegel LpA | Art.Nr | |
|---|---|---|---|---|---|---|---|---|
| Typ | kW | m³/h | Pa |
| kW | V / Hz | dB(A) |
|
| NL-A 25 / 40 WO | 20 - 35 | 1.400 - 2.150 | 80 - 120 | 3 | 0,25 | 1 x 230 / 50 | 48 | 20229 |
Lieferumfang:
- Heizregister kpl. aus Edelstahl mit Kondensatablauf
- Drei schallisolierte Ansaug-Blinddeckel
- Ansaug-Längsseite offen für Kanalanschluss
- Schaltschrank für dreistufigen Ventilatorbetrieb
| Heizleistung Vor-/Rücklauftemp. und Austrittstemp. bei 10 °C Eintrittstemp. | Warmluft- | Pressung extern | Ventilatorstufen | Motorleistung | Spannung | Schalldruckpegel LpA | Art.Nr | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50/30 °C | 60/40 °C | 70/50 °C | 80/60 °C | ||||||||||||
| Typ | t in °C | kW | t in °C | kW | t in °C | kW | t in °C | kW | m³/h | Pa |
| kW | V / Hz | dB(A) | |
| NL-A 25 / 40 WO PWW | 36 | 14,8 | 43 | 18,8 | 50 | 22,8 | 55 | 25,7 | 1.400 - 2.150 | 80 - 120 | 3 | 0,25 | 1 x 230 / 50 | 48 | 15977 |
Auslegungsluftmenge = 1.700 m³/h Anschlüsse DN 25, Cu Ø 28, 1“
Lieferumfang:
- PWW-Wärmetauscher fertig eingebaut, Stahlblech-Schaltschrank mit Djadun-Temperaturregler, Kanalfühler lose, 24 V Trafo, Thermostatklemmen
- Drei schallisolierte Ansaug-Blinddeckel
- Ansaug-Längsseite offen für Kanalanschluss
- Schaltschrank für dreistufigen Ventilatorbetrieb
Heizleistung = Nenn-Wärmeleistung
Schalldruckpegel abgestrahlt bei Freifeldbedingungen mit Ansaugkiemenblech, ohne Brenner

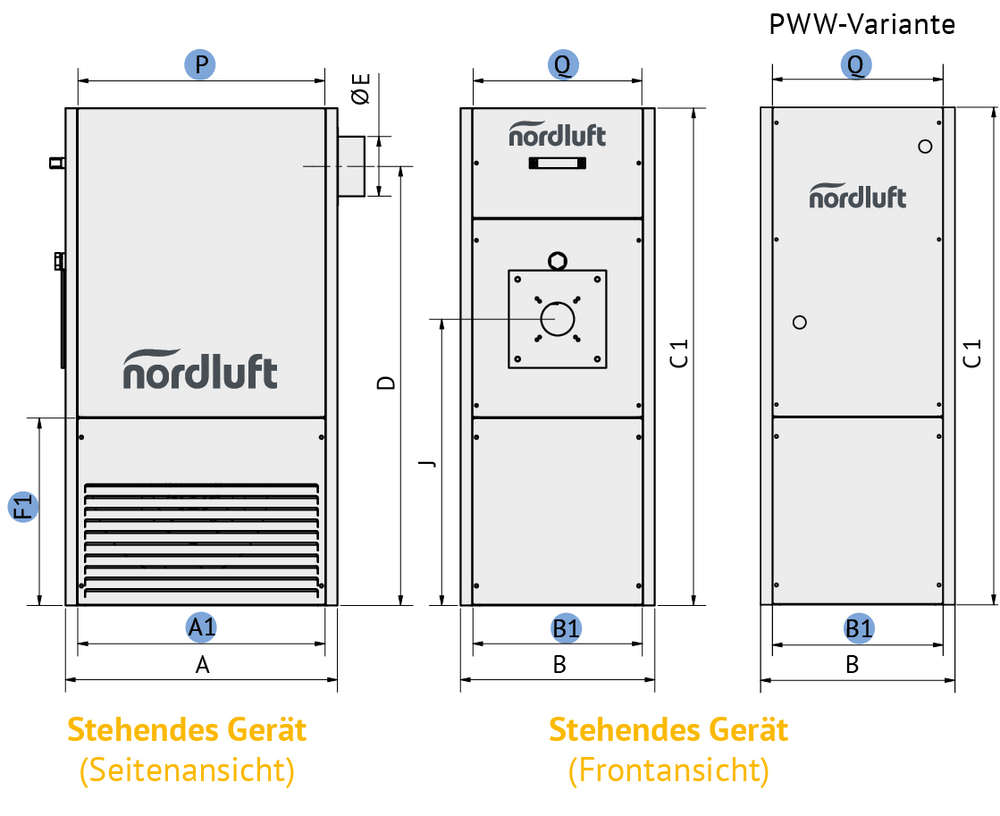

Gehäuseabmessungen | Gewicht | Anschlussmaße | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | A | B | C | D | E Ø | J | kg | A1 | B1 | F1 | P | Q | R | S |
| NL-A 25 / 40 WO | 700 | 500 | 1.280 | 1.132 | 151 | 737 | 110 | 640 | 440 | 455 | 610 | 410 | 580 | 380 |
Alle Maße in mm
Gewicht ohne Brenner
J - Mitte Brenneranschlussplatte
E Ø - Abgasstutzen (Innen-DN)
P + Q - Kanalanschlussmaße Ausblas
R + S - Ausschnittsmaße Kanalanschluß Bodenplatte
Eine Lösung auf den Kopf gestellt

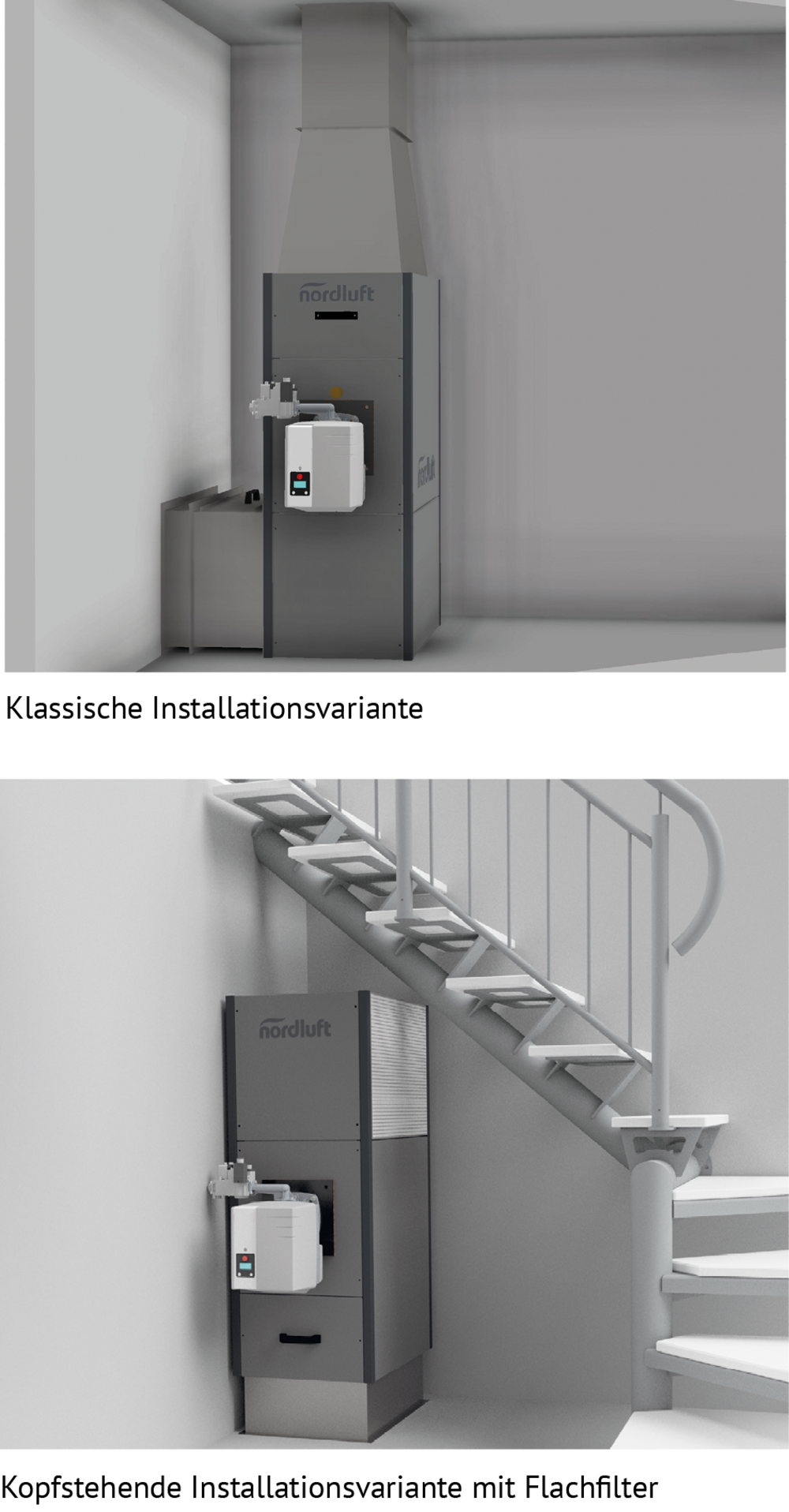

Klassische Installationsvariante
Auf der obigen Grafik ist die klassische Installationsvariante des NL-A WO zu sehen. In dieser Form wird der Warmlufterzeuger zum Beispiel in einem Heizungsraum im Keller aufgestellt. Dabei wird durch einen Umluftanschluss die zu erwärmende Luft im unteren Teil des Warmlufterzeugers angesaugt, anschließend erwärmt und daraufhin über ein Kanalsystem am oberen Ende des NL-A WO auf die einzelnen Räume verteilt.
Kopfstehende Installationsvariante mit Flachfilter
Bei der zweiten, unten dargestellten Variante ist der NL-A WO auf den Kopf gestellt. In diesem Beispiel saugt der Warmlufterzeuger im oberen Teil des Geräts die Luft frei aus dem Raum über einen Flachfilter an. Diese Luft wird dabei gereinigt, anschließend erwärmt und im unteren Bereich des NL-A WO in im Fußboden verbaute Kanäle geblasen. Dadurch kann die erwärmte Luft in die einzelnen Räume geleitet werden.

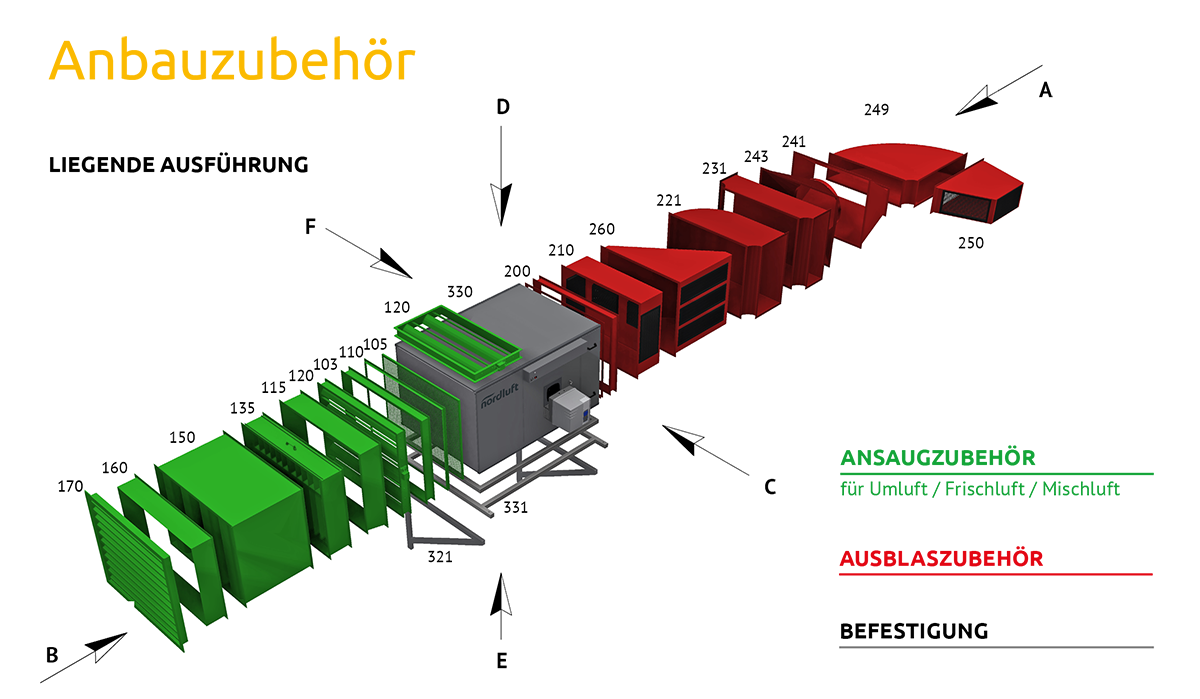

Die Warmluftsysteme von nordluft basieren auf einem effizienten Modulsystem und ermöglichen eine kostengünstige, praxisgerechte Anlagentechnik für Heizung und Lüftung. Sie sind direktausblasend oder als Kanalgerät erhältlich und lassen sich mit einer Vielzahl technischer Komponenten erweitern. Filterung, Schalldämmung und weitere Funktionen können durch flexibles Zubehör integriert werden.

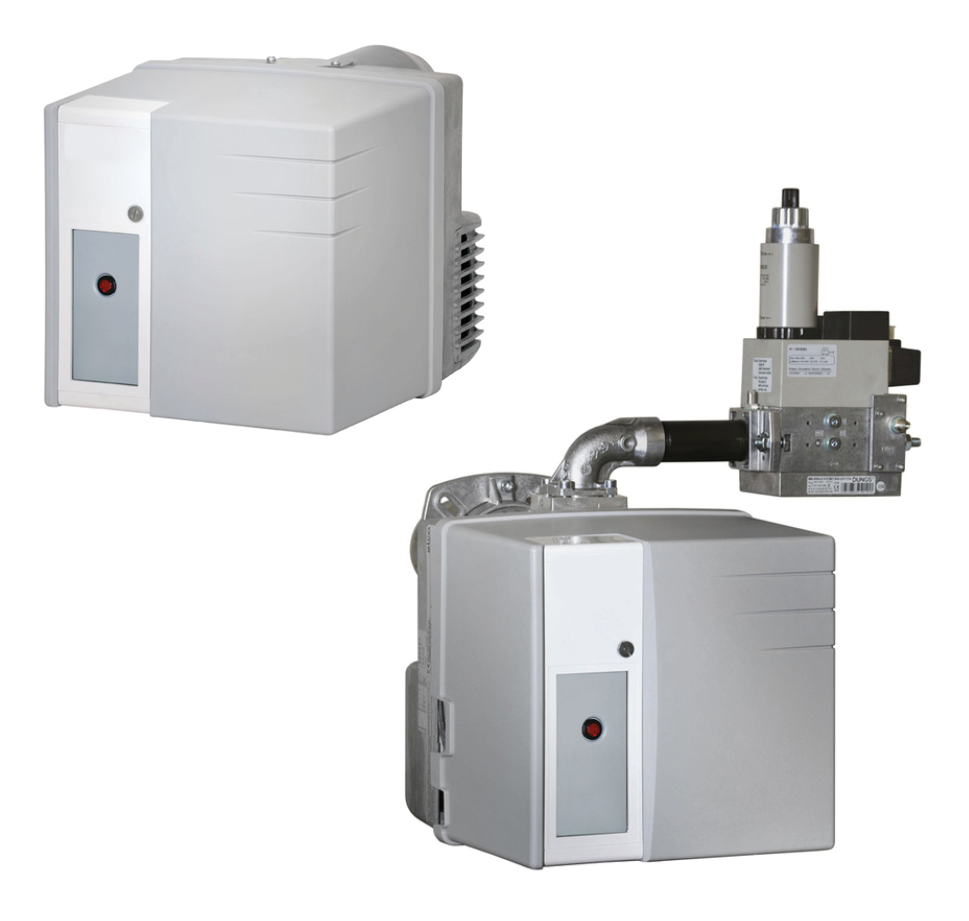

Setzen Sie bei den NL-A Warmlufterzeugern Ihrer nordluft Hallenheizung auf maximale Effizienz und Langlebigkeit. Durch ausgewählte Markenfabrikate wie Elco und hochwertige Zukaufteile profitieren Sie von minimalen Schallemissionen, besten Emissionswerten und einem besonders sparsamen Betrieb. Je nach Anforderung passen wir die Leistungsregelung exakt an Ihr Projekt an:
- Zur Auswahl stehen zweistufige Ölbrenner nach DIN EN 267 (inklusive Öldüse und Ölschläuchen) für die Serien NL-A BW, NL-A, NL-A KI und NL-A WO.
- Zweistufige Gasbrenner nach DIN EN 676 (inklusive Kompakteinheit und Kugelhahn) für NL-A, NL-A KI und NL-A WO.
- Für maximale Energieausnutzung sorgt der stufenlos modulierende Gasbrenner der Serie NL-A BW.
Für eine optimale Effizienz von Anfang an bietet unsere optionales Brenner-Servicepaket zudem die fachgerechte Einregulierung und Inbetriebnahme direkt durch den Werkskundendienst. Kontaktieren Sie uns – gemeinsam finden wir den perfekten Brenner für Ihre Hallenheizung!
