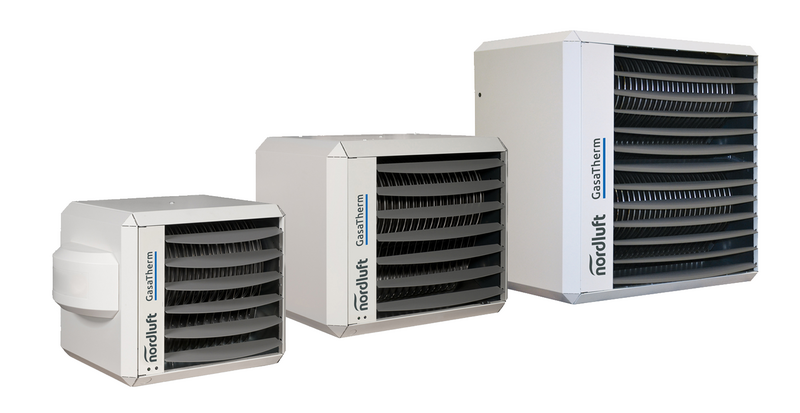

GasaTherm H
Brennwert-Gas-Warmlufterzeuger
Die flexiblen Varianten für kleine bis große Hallen
GasaTherm H
Energieeffizienz auf höchstem Niveau durch die Nutzung der Brennwerttechnik: Nutzung der Abgaswärme durch Kondensation für einen Wirkungsgrad von bis zu 106 %. Dadurch lassen sich Energieeinsparungen von bis zu 25 % im Vergleich zu herkömmlichen Heizgeräten erzielen.
- Brenner: modulierend (20 - 100%), stufenloser Ventilator (60 - 100%)
- Wirkungsgrad bis 106% (kondensierend)
- Heizleistung in sieben Baugrößen (4,2 - 111 kW)
- inkl. Modulationsregler mit Zeitprogramm
Die flexiblen Varianten für kleine bis große Hallen
- Wirkungsgrad 94 - 106 %
- Heizmedium: Erdgas, Flüssiggas (Mehrpreis)
- besonders niedriger Geräuschpegel
- vollautomatische Elektronikzündung
- Edelstahl-Vormischbrenner
- inkl. Modulationsregler mit Zeitprogramm
- Steuerung von bis zu acht Geräten mit einem Thermostat
- Modbus-Steuerungsoption
- Sommerlüftung
- schnelle Erwärmung des Raumes und effektive Wärmeverteilung
- variabler Luftstrom, auch vertikal
- einfach zu installieren und wartungsfreundlich
- modernes Design
- Abschaltung über Torkontaktschalter

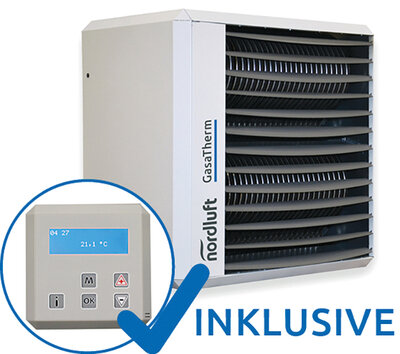

Serienmäßiges Zubehör
Modulationsregler
Der mikroprozessorgesteuerte Modulationsregler sorgt für ein gleichbleibendes Behaglichkeitsgefühl. Die Wärme- und Ventilator-Modulation schafft ein konstantes Temperaturniveau bei gleichzeitiger Energieeinsparung.
Produktspezifikationen
| Heizleistung | Warmluftleistung bis | Wirkungsgrad | Wurfweite | Schalldruckpegel (4 m)*2 | Gewicht | Gesamt Motorleistung 230 V / 50 Hz | Verbrauch Erdgas (G20) | Verbrauch Flüssiggas | Abgasmassenstrom | Erdgas | Flüssiggas | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | kW | m³/h | % | m | dB(A) | kg | W | m³/h | kg/h | kg/h | Art. Nr. | Art. Nr. |
| H 10 | 4,2 - 12 | 2.000 | 96 - 106 | 15 | 58 | 45 | 250 | 1,3 | 1,0 | 19,4 | 14394 | 15244 |
| H 30 | 9,5 - 29 | 3.000 | 96,5 - 106 | 23 | 58 | 75 | 250 | 3,2 | 2,4 | 48,3 | 14395 | 15245 |
| H 40 | 12,8 - 38,8 | 4.500 | 97 - 106 | 26 | 61 | 85 | 450 | 4,2 | 3,2 | 64,2 | 14396 | 15246 |
| H 60 | 19,1 - 58 | 6.800 | 96,6 - 106 | 30 | 64 | 110 | 600 | 6,3 | 4,8 | 96,2 | 14397 | 15247 |
| H 80 | 25,4 - 69,8 | 11.000 | 97 - 106 | 42 | 61 | 190 | 780 | 9,6 | 5,8 | 115,4 | 17371 | 17372 |
| H 100 | 26,5 - 88,3 | 12.900 | 96,3 - 106 | 48 | 61 | 200 | 790 | 7,6 | 7,3 | 145,9 | 17373 | 17374 |
| H 120 | 33,9 - 107,7 | 14.600 | 96,9 - 106 | 49 | 62 | 225 | 1.240 | 11,7 | 8,9 | 178,0 | 17798 | 17799 |
*1 Heizleistung = Nenn-Wärmeleistung *2 bei typischer Installation

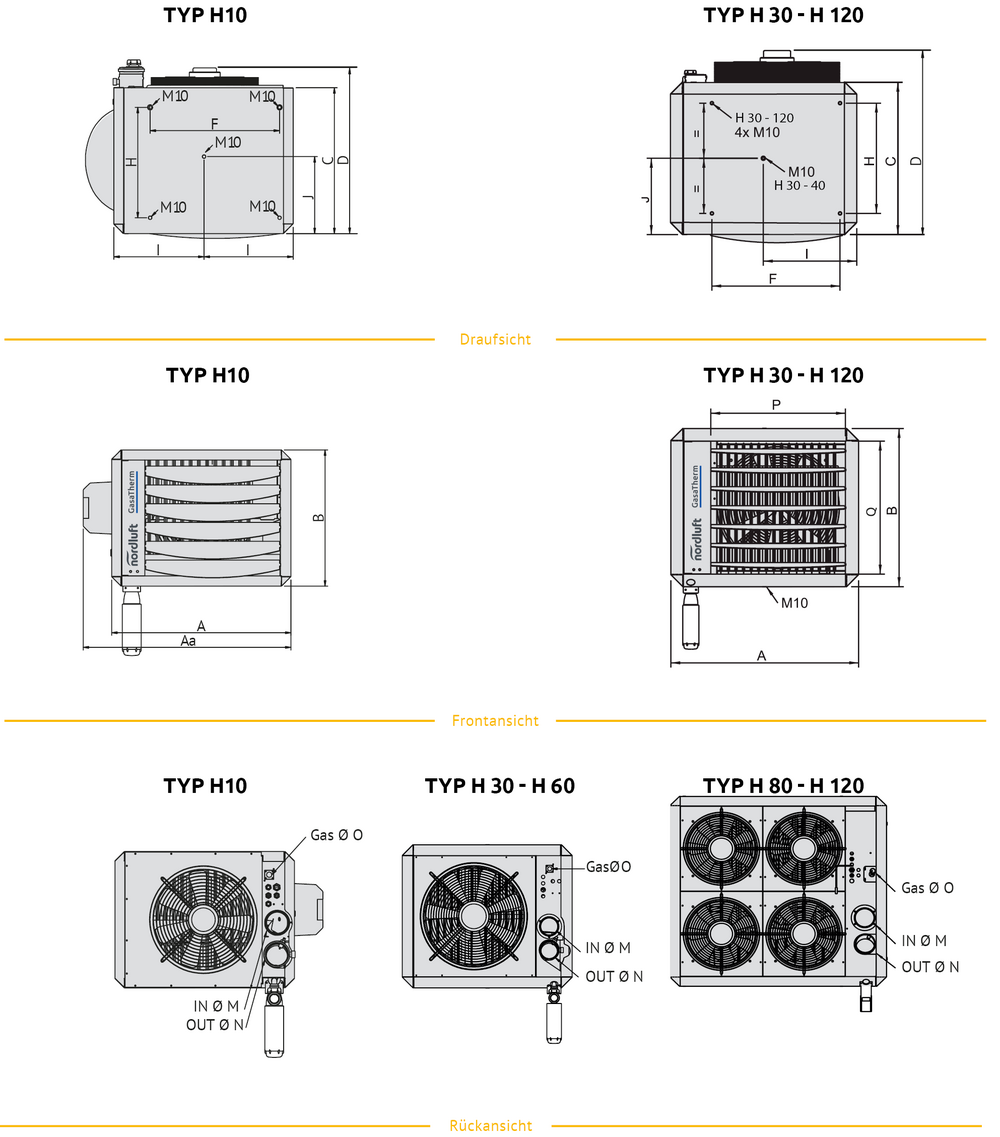

| Typ | A | Aa | B | C | D | F | H | I | J | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GasaTherm H10 | 555 | 680 | 495 | 490 | 615 | - | - | 285 | 245 | Ø 80 | Ø 80 | 1/2“ | 420 | 420 |
| GasaTherm H 30 / H 40 | 795 | - | 670 | 650 | 775 | 545 | 470 | 400 | 325 | Ø 80 | Ø 80 | 3/4“ | 575 | 565 |
| GasaTherm H 60 | 1065 | - | 670 | 650 | 775 | 815 | 470 | - | - | Ø 80 | Ø 80 | 3/4“ | 840 | 565 |
| GasaTherm H 80 / H 100 | 1133 | - | 1040 | 1007 | 1137 | 822 | 700 | - | - | Ø 100 | Ø 100 | 1“ | 855 | 935 |
| GasaTherm H 120 | 1283 | - | 1040 | 1007 | 1137 | 972 | 700 | - | - | Ø 130 | Ø 130 | 1“ | 1005 | 935 |
Alle Maße in mm
Effiziente Heizweise - Bodenheizeffekt
Durch ein innovatives Zuluftkonzept transportiert der GasaTherm die warme Luft genau dorthin, wo sie gebraucht wird: zum Boden - und nicht unter die Decke.
Die Lufteinbringung wird durch eine Zulufttemperaturschichtung optimiert. Kombiniert mit erhöhten Luftmengen erzielen die Gas-Warmlufterzeuger erhöhte Wurfweiten, eine verbesserte Luftverteilung und maximale Effizienz.
Ihr Vorteil: Reduzierung der benötigten Heizleistung und Erhöhung der Wurfweiten.
Individueller und energiesparender Betrieb
Eine optimierte Anordnung mehrerer Geräte vermeidet unnötige Gerätelaufzeiten und eine Überdimensionierung, wodurch Energiekosten eingespart werden. Kombiniert mit individuell konzipierten Steuerungen ist eine Raum- oder Teilflächenbeheizung möglich.
Ihr Vorteil: Individuelle Lösung.
Brennertechnik
Brennertechnik → Wirkungsgrad
Brennwerttechnik → 106 %, mit Kondensatanfall
Teilmodulation → 95,8 %, ohne Kondensatanfall
Heizmedium: Erdgas, Flüssiggas
Durch den Einsatz von modulierenden Brennern wird nur so viel Leistung eingesetzt, wie aktuell für die Beheizung des Gebäudes benötigt wird.
Ihr Vorteil: Modulation - Anpassung an Ihre Gegebenheiten, Wirkungsgrad bis 106%.
Einfache Installation & geringer Wartungsaufwand
Gas- Warmlufterzeuger garantieren einfache Zugänglichkeit sowie Installation und erfordern einen minimalen Wartungsaufwand.
Ihr Vorteil: Geringe Installations- und Folgekosten.
ERP Konform
Der Vormischbrenner aus Edelstahl garantiert eine präzise Mischung aus Luft und Gas für eine effiziente Verbrennung. Dadurch werden die CO- und NOx-Emissionswerte minimiert und auf die Anforderungen der neuesten Gesetzgebungen angepasst.
Ihr Vorteil: Erfüllung von zukünftigen gesetzlichen Umweltanforderungen.

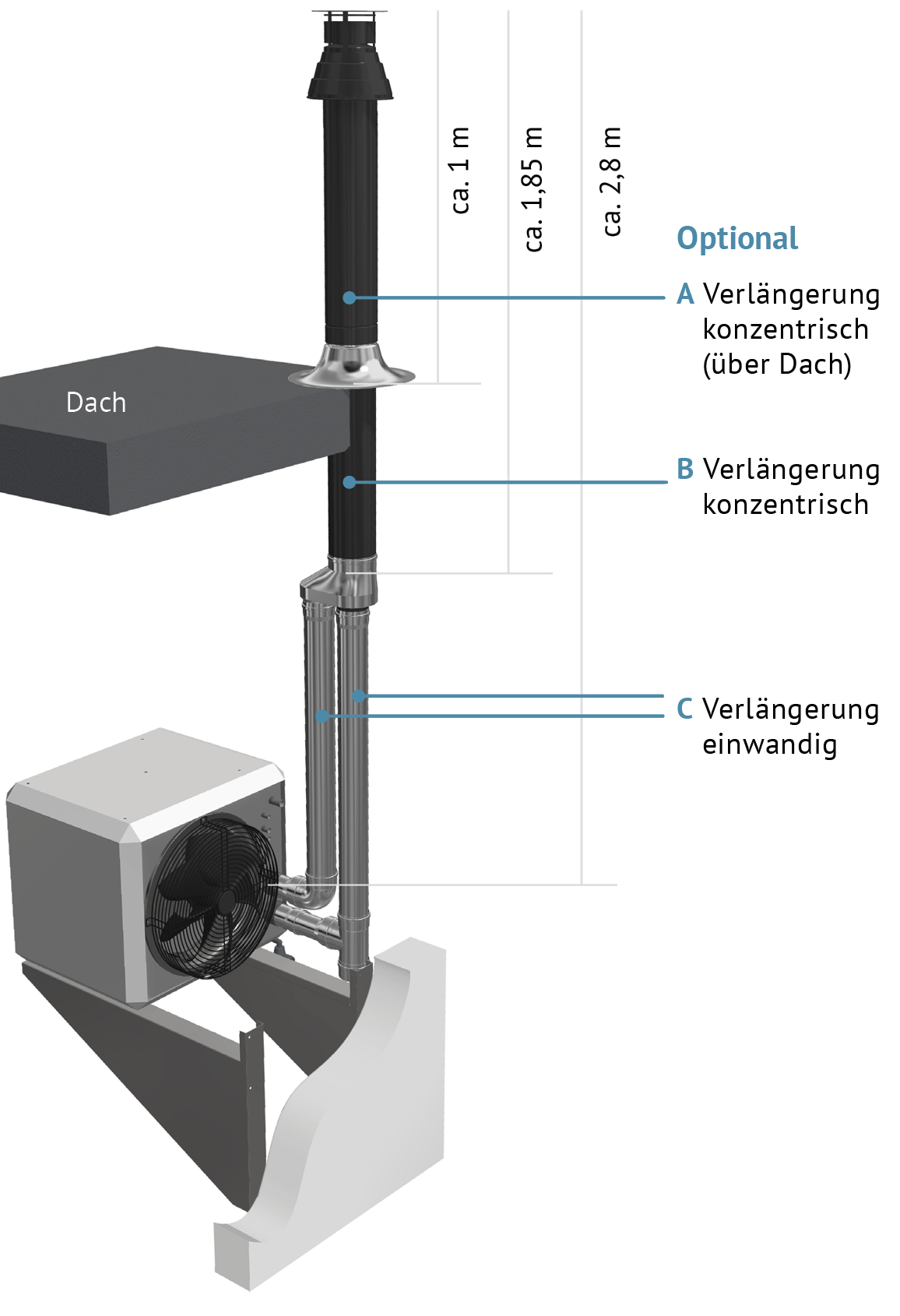

Aus Aluminium, Installatonsdart C33
Damit Ihr neuer Warmlufterzeuger sicher und effizient arbeiten kann, ist die passende Abgasführung unverzichtbar. Unser hochwertiger LAS-Grundbausatz ist die ideale Ergänzung zu Ihrem Gerät: Er setzt sich aus den dargestellten Komponenten zusammen und hat eine Standardlänge von 2,8 m.
Sollte eine andere Länge erforderlich sein, kann die LAS-Abgasführung flexibel erweitert werden – die verschiedenen Möglichkeiten hierzu sind als Optionen (A, B oder C) in der Grafik dargestellt.

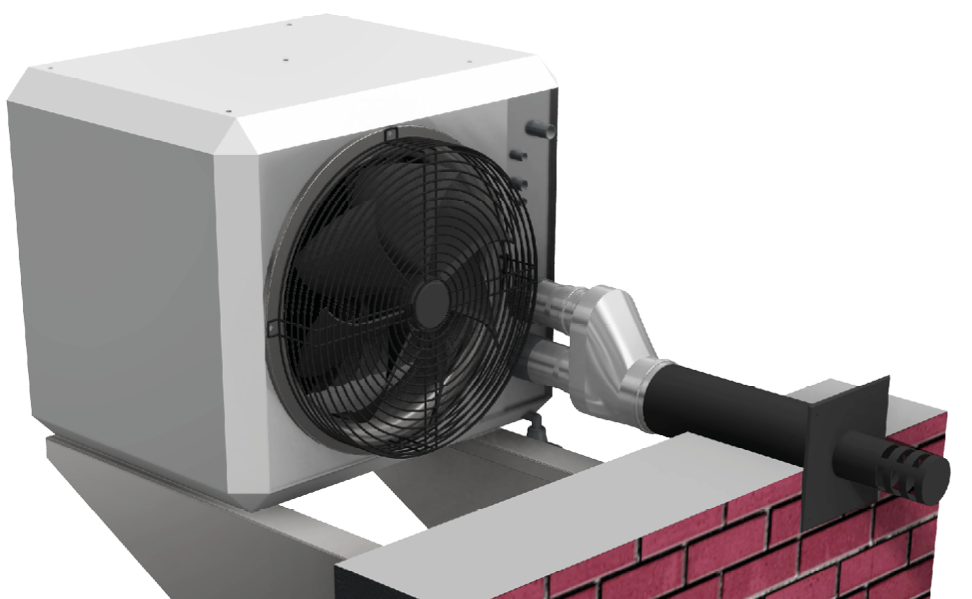

Aus Aluminium, Installationsart C13

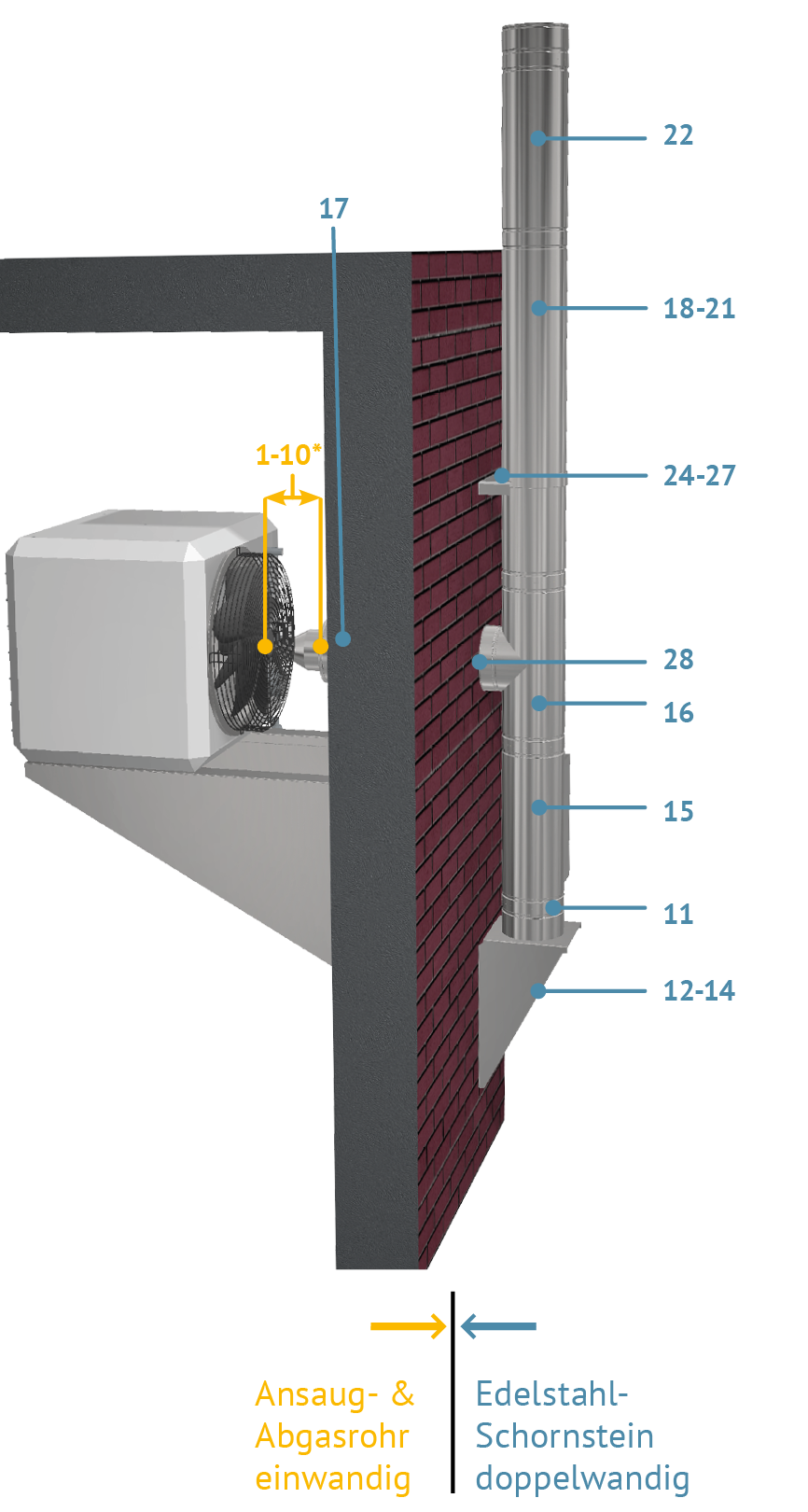

Doppelwandiger Fertigschornstein aus Edelstahl
Hochwertige Ausführung: Doppelwandig aus Edelstahl, luftdicht konstruiert und optimal für den Überdruckbetrieb ausgelegt (max. Abgastemperatur: +200 °C).
Anschluss & Genehmigung: Die Verbindungsleitung zwischen dem Warmlufterzeuger und dem Schornstein erfolgt über unser einwandiges EWR-System. Bitte beachten Sie, dass diese Ausführung genehmigungspflichtig ist.
Sicherheit: Weitere wichtige Details entnehmen Sie bitte den Hinweisen in unserem technischen Arbeitsheft.
NL-Uni-Slim zur Temperaturregelung (P-Band/PID-Regler) mit 4,3“-Touchpanel, Wochenzeitschaltuhr mit Tag-Nacht-Automatik oder langfristiger Kalenderfunktion, optionale Cloud-Anbindung inkl. 1 Raumfühler (Art.-Nr. 18105)
NL-Uni-Slim-CV, Universalregler wie zuvor beschrieben, mit zusätzlicher Deckenventilatorsteuerung, inkl. 2 Fühler und 10 A Drehzahlregler (Art.-Nr. 18106)
Raumfühler PT 1000
Zur Mittelwertbildung sind 4 Raumfühler erforderlich. 1 bzw. 2 Raumfühler sind bereits im Lieferumfang des jew. Regelgerätes enthalten. Raumtemperaturfühler mit internem Sensor und passivem Ausgang, Kunststoffgehäuse IP30. (Art.-Nr. 18630)
Außenfühler PT 1000
Außenwandwiderstandsthermometer ⁄ Witterungsfühler mit internem Sensor und passivem Ausgang, Kunststoffgehäuse min. IP65. (Art.-Nr. 11300)

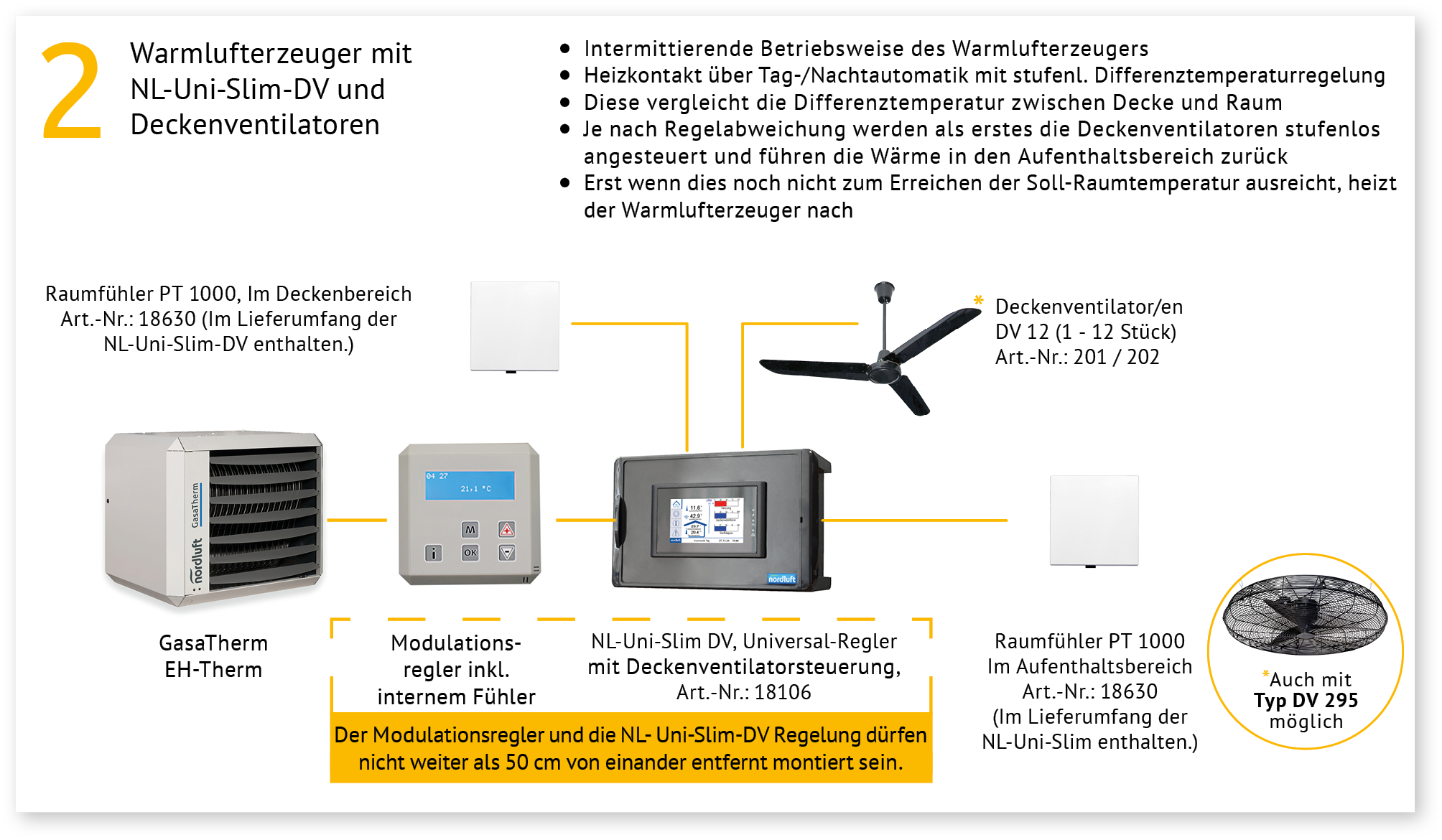

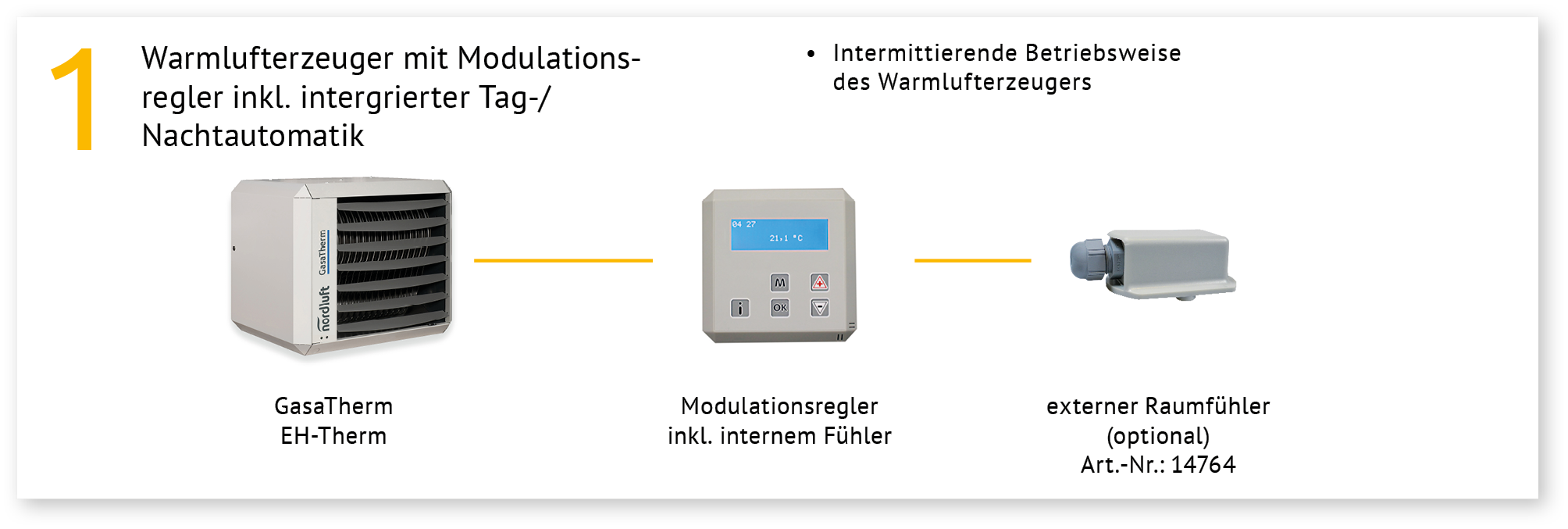

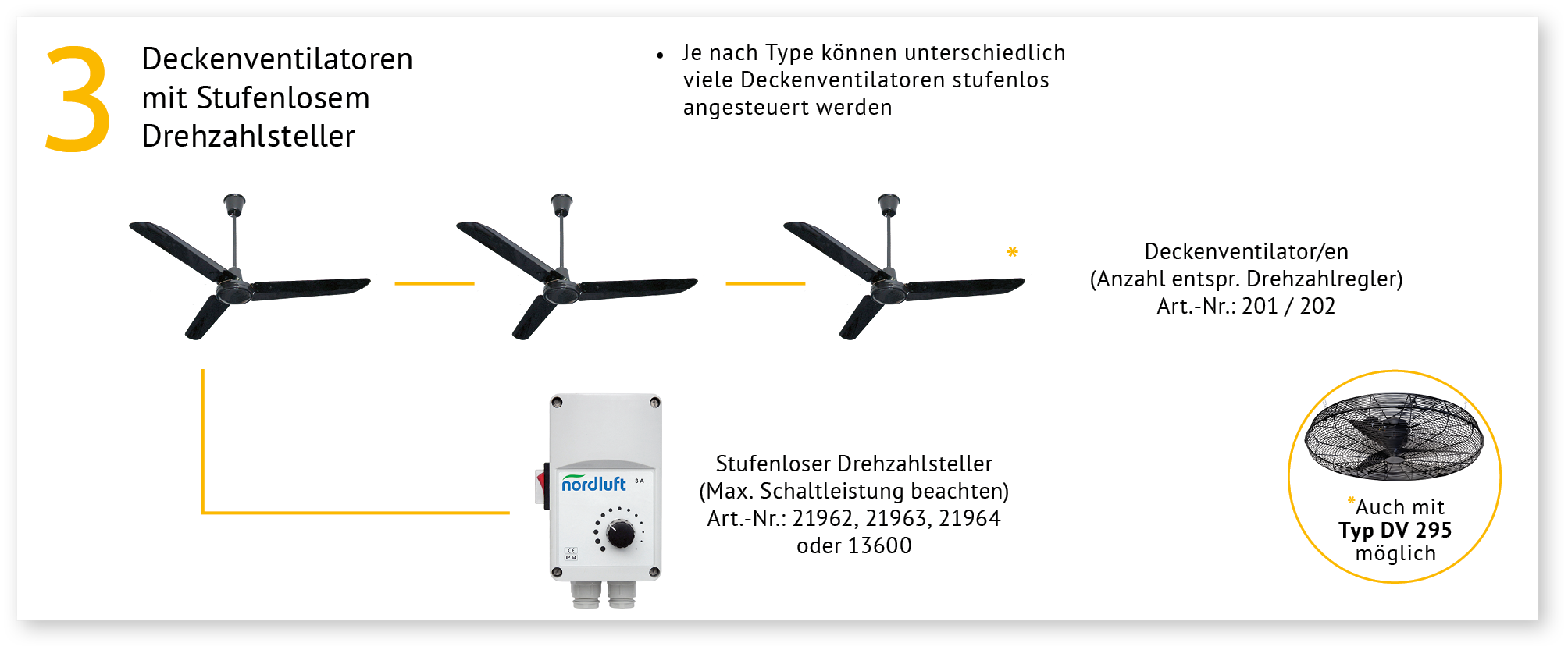

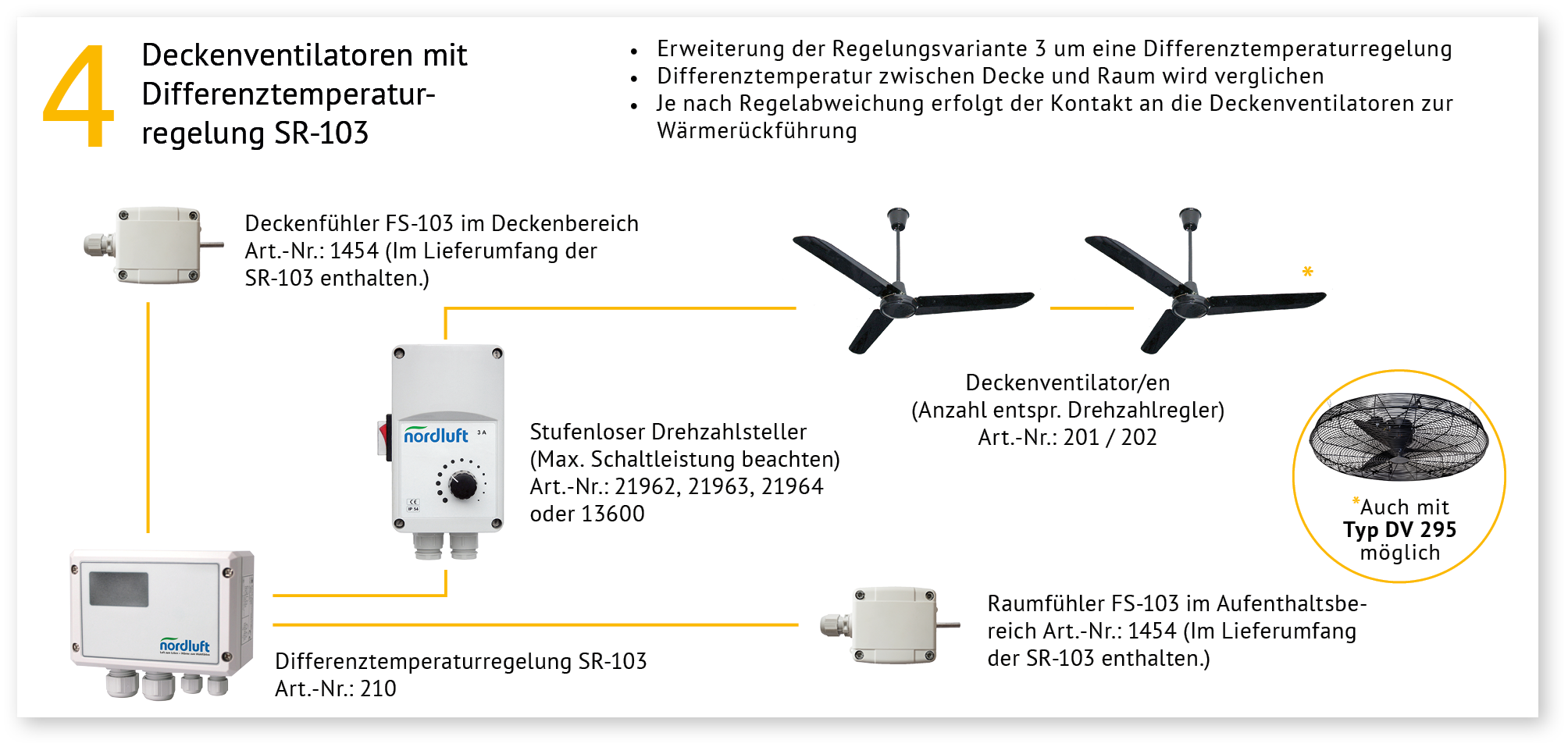

Nachfolgend präsentieren wir Ihnen verschiedene bewährte Regelungsvarianten für unsere GasaTherm und EH-Therm Geräte. Bitte beachten Sie, dass es sich hierbei um Vorschläge handelt: Jede Steuerung kann flexibel und exakt an die spezifischen baulichen Gegebenheiten Ihrer Halle sowie an Ihre individuellen betrieblichen Bedürfnisse angepasst werden. Sprechen Sie uns an – wir konfigurieren die optimale Lösung für Ihr Projekt.
| für GasaTherm H 10 | Art.-Nr. 14874 + 15030 |
| für GasaTherm H30, H40, H60, H80, H100, H120 | Art.-Nr. 14873 |

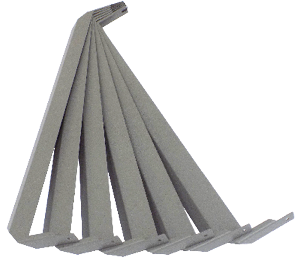

Senkrechte Luftlenklamellen, einzeln einstellbar
| für GasaTherm H 10 | Art.-Nr. 14405 |
| für GasaTherm H30, H40 | Art.-Nr. 14406 |
| für GasaTherm H60 | Art.-Nr. 14407 |
| für GasaTherm H80, H100, H120 | Art.-Nr. 14408 |
bestehend aus: Gaskugelhahn, TAE, Gasschlauch 0,5 m (I/A)
| Für GasaTherm H10 / R10+, R20+, R30+ | 1/2“ Art.-Nr. 14415 |
| Für GasaTherm H30, H40, H60 | 3/4“ Art.-Nr. 3049 |
| Für GasaTherm H80, H100, H120 | 1“ Art.-Nr. 14416 |
Deckenabhängeset für alle GasaTherm Geräte Art.-Nr. 14418
Aufhängungsadapter für GasaTherm H10 und H20 Geräte Art.-Nr. 15497
