EcoWP
Eco-Hallenheizung / Warmlufterzeuger
(Luft-Luft-Wärmepumpe)
Das Heizkonzept mit regenerativer Energie
- 100 % regenerative Wärme
- Heizmedium: Strom/Wärmepumpenprinzip
- schonend für die Umwelt
- hocheffizientes System
- Fähigkeit zum Heizen und Kühlen (optional)
- kompakte Bauform
- staatliche Förderung möglich
- Heizsystem ohne aufwendige Warmwasserwärmeverteilung
Die Hallenheizung, die mithilfe der Wärmepumpe Ihre Halle zuverlässig erwärmt.
Hallenheizungen gehören nach wie vor zu den Heizsystemen, die mit ihren Wärmepumpen in Großräumen und Hallen aller Art am wirtschaftlichsten und rentabelsten eingesetzt werden können. Diese Warmlufterzeuger sorgen für eine flächendeckend gleichmäßige und angenehme Lufttemperatur im Gebäude.
Die Hallenheizung mit Wärmepumpe speziell für kleinere bis mittelgroße Hallen: direktausblasend oder mit Kanalsystem.
Produktspezifikationen
| Anzahl Wärme-pumpen | Nennluft-leistung | Motorleistung bei ext. | Heizleistung Wärmepumpe (-7°C AT/ | Art.-Nr. | E-Zusatzheizung | E-Zusatzheizung | E-Zusatzheizung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Gesamt- | E-Register Leistung / Strom | Art.-Nr | Gesamt- | E-Register Leistung / Strom | Art.-Nr | Gesamt- | E-Register Leistung / Strom | Art.-Nr | |||||||||
|
| m³/h | kW |
|
| kW | kW / A |
| kW | kW / A |
| kW | kW / A |
| |||
| EcoWP 40/12 | 1 | 2.070 | 0,37 | 14 | 17473 | 20 | 6 / 8,7 | 18429 | 21,5 | 7,5 / 10,8 | 18430 | 23 | 9 / 13,0 | 18431 | |||
| EcoWP 70/25 | 1 | 4.000 | 1,1 | 27 | 17474 | 38 | 11 / 15,9 | 18432 | 41,5 | 14,5 / 20,9 | 18433 | 45,5 | 18,5 / 26,7 | 18434 | |||
| EcoWP 105/45 | 1 | 5.280 | 1,5 | 39 | 17475 | 55 | 16 / 23,1 | 18435 | 60 | 21 / 30,3 | 18436 | 65,5 | 26,5 / 38,2 | 18437 | |||
| EcoWP 170/55 | 2 | 8.030 | 1,5 | 54 | 17476 | 76 | 22 / 31,8 | 18438 | 83 | 29 / 41,9 | 18439 | 91 | 37 / 53,4 | 18440 | |||
| EcoWP 250/90 | 2 | 11.620 | 3 | 79 | 17477 | 111 | 32 / 46,2 | 18441 | 121 | 42 / 60,6 | 18442 | 133 | 54 / 77,9 | 18443 | |||
| EcoWP 340/110 | 2 | 14.260 | 4 | 97 | 17478 | 137 | 40 / 57,7 | 18444 | 149 | 52 / 75,1 | 18445 | 163 | 66 / 95,3 | 18446 | |||
| EcoWP 430/135 | 3 | 16.500 | 4 | 118 | 17479 | 166 | 48 / 69,3 | 18447 | 181 | 63 / 90,9 | 18448 | 198 | 80 / 115,5 | 18449 | |||
| EcoWP 550/165 | 3 | 21.300 | 5,5 | 145 | 17480 | 204 | 59 / 85,2 | 18450 | 222 | 77 / 111,1 | 18451 | 244 | 99 / 142,9 | 18452 | |||
| EcoWP 660/220 | 4 | 28.400 | 11 | 194 | 17546 | 273 | 79 / 114,0 | 18453 | 297 | 103 / 148,7 | 18454 | 326 | 132 / 190,5 | 18455 | |||
*-7°C AT = Teillastpunkt A DIN EN 14825
AT = Außentemperatur, RT = Raum-/Eintrittstemperatur

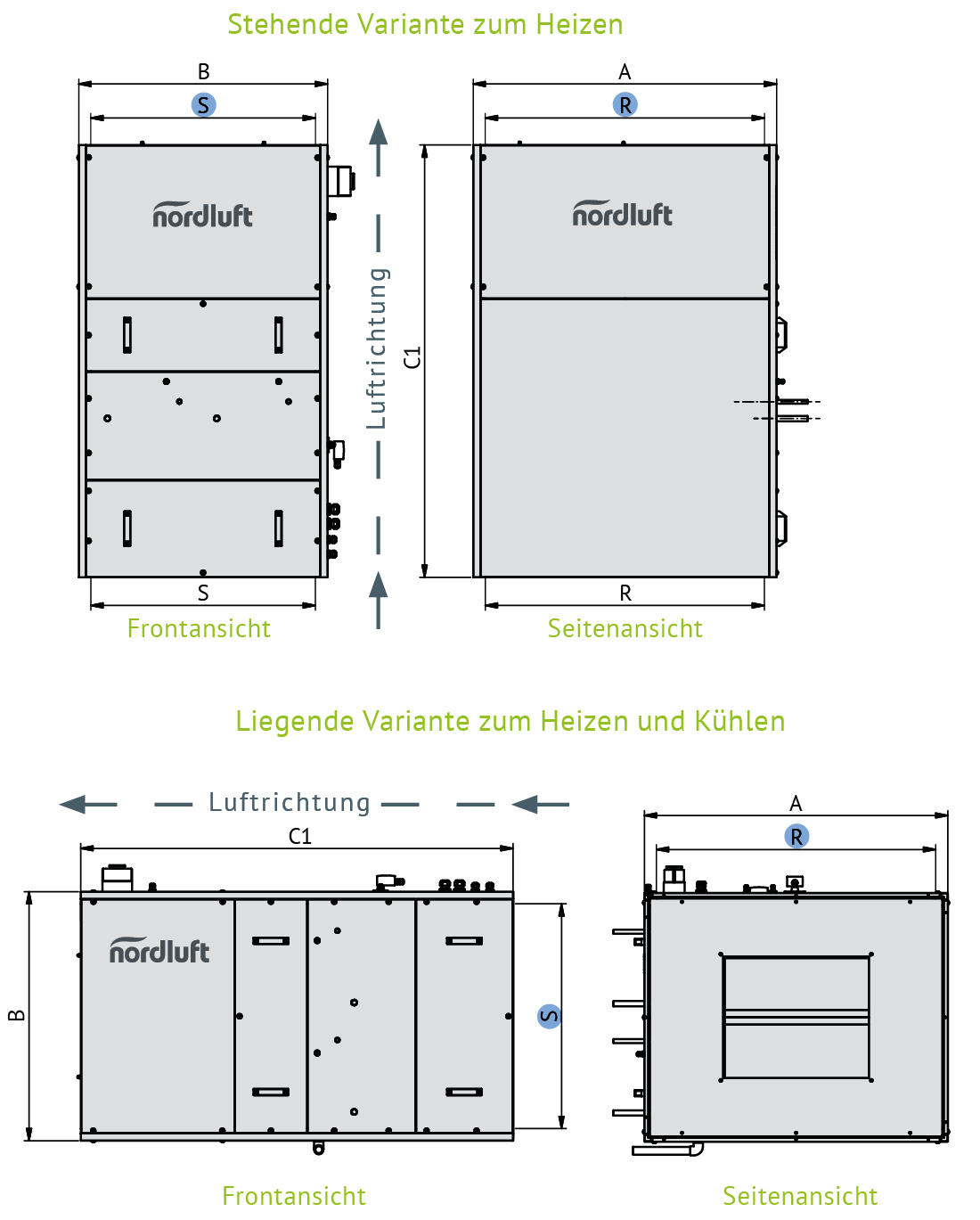

| Gehäuseabmessungen | Anschlussmaße | |||
|---|---|---|---|---|---|
| Typ | A | B | C | R | S |
| EcoWP 40/12 | 700 | 500 | 1.280 | 580 | 380 |
| EcoWP 70/25 | 800 | 800 | 1.575 | 680 | 680 |
| EcoWP 105/45 | 1.080 | 800 | 1.575 | 960 | 680 |
| EcoWP 170/55 | 1.250 | 1.025 | 1.780 | 1.130 | 905 |
| EcoWP 250/90 | 1.750 | 1.025 | 1.780 | 1.630 | 905 |
| EcoWP 340/110 | 2.200 | 1.025 | 1.780 | 2.080 | 905 |
| EcoWP 430/135 | 2.200 | 1.220 | 2.245 | 2.000 | 1.020 |
| EcoWP 550/165 | 2.700 | 1.220 | 2.245 | 2.500 | 1.020 |
| EcoWP 660/220 | 2.700 | 1.220 | 2.245 | 2.500 | 1.020 |

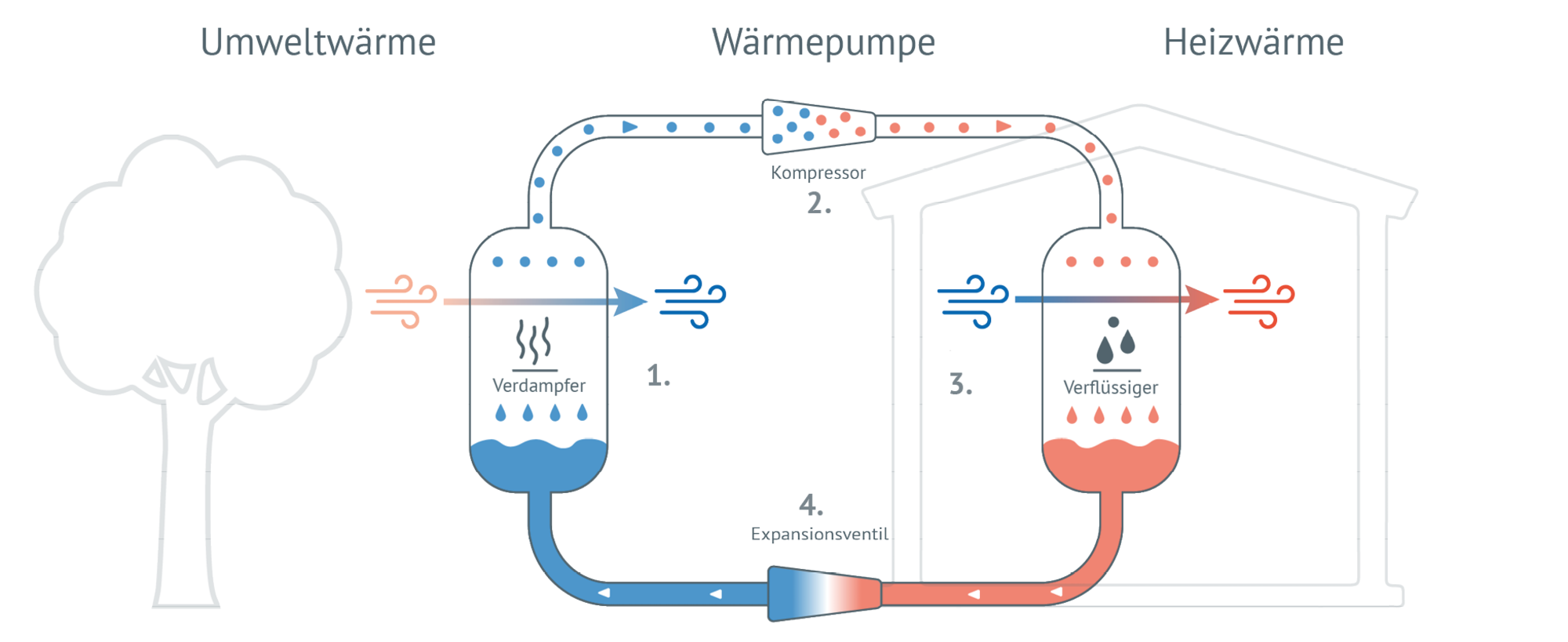

Wärmepumpenprinzip
Durch den Einsatz der Wärmepumpentechnologie können Sie mit dem NL-A WP Ihre Halle im Winter heizen und im Sommer kühlen. Aber wie funktioniert eigentlich so eine Wärmepumpe und aus welchen Bauteilen besteht sie?
Funktionsweise Heizen
1. Das Kältemittel im WP-Verbundsystem nimmt beim Durchströmen des Wärmetauschers mit Luft eine bestimmte Wärmemenge aus der Umgebung auf (Verdampfereinheit, außerhalb des Gebäudes). Die Temperatur des Wärmeträgers steigt um ca. 5°C leicht an
2. Komprimierung des Gases mit Hilfe des Kompressors, mit der Folge einer erheblichen Temperaturerhöhung, ca. 45°C (Wärmepumpeneffekt).
3. Transport des Arbeitsmittels zum Wärmetauscher (im Gerät, innerhalb des Gebäudes) und Abgabe an die zu erwärmende Hallenluft. Die Temperatur des Arbeitsmediums sinkt auf ca. 25°C ab.
4. Expansionsventil: Entspannung des Gases und Einnahme dessen Ursprungszustandes.
Funktionsweise Kühlen (optional)
Durch eine aktive Umkehr des beschriebenen Wärmepumpenkreislaufes im Sommer kann die Wärmepumpe als Kühlaggregat genutzt werden. Im Kühlbetrieb wird der ursprüngliche Verflüssiger nun zum Verdampfer, der die Raumwärme über das eigentliche Heizwärmeabgabesystem auf das Kältemittel überträgt. Das gasförmige Kältemittel wird dann zum Verdichter geführt und von dort zum Wärmetauscher, der die den Räumen entzogene Wärme an die Außenluft abgibt
Die Warmluftsysteme von nordluft basieren auf einem effizienten Modulsystem und ermöglichen eine kostengünstige, praxisgerechte Anlagentechnik für Heizung und Lüftung. Sie sind direktausblasend oder als Kanalgerät erhältlich und lassen sich mit einer Vielzahl technischer Komponenten erweitern. Filterung, Schalldämmung und weitere Funktionen können durch flexibles Zubehör integriert werden.
Um den Lärm am Arbeitsplatz zu reduzieren, empfehlen wir Ihnen unsere Schalldämm-Pakete. Diese sorgen für mehr Ruhe und Wohlbefinden ohne aufwändige bauliche Maßnahmen.SP - Variante 1: Schallisolierte Ansaugblindbleche mit Akustik-Schallschutzplatten SSP innen auf 3 Geräteseiten.
SP - Variante 2: Schallisolierter Ventilatorraum Paket-Gesamtdämpfung ca. 5 dB (250Hz), einzelne Geräte bis 6 dB. Schallisolierte Ansaugblindbleche innen auf 4 Geräteseiten. Bodenansaugung mit Umluftgitter, Standgerüst ca. 400 mm hoch.
SP - Variante 3: Schallisolierter Ventilatorraum inkl. Gerüstschalldämpfer Paket-Gesamtdämpfung ca. 15 dB (250Hz), einzelne Geräte bis 17 dB. Schallisolierte Ansaugblindbleche innen auf 4 Geräteseiten. Bodenansaugung über offene Gerätebodenplatte. Standgerüst mit Schalldämmkulissen 500 mm, Dämpfung 10 dB (250 Hz). Höhe Gerüst ca. 1.000 mm. Gerüstverkleidung 1-schalig.
· Effizientere Fertigung: Reduzierung von Schmutz und Staub in einzelnen Zonen oder im gesamten Betrieb.
· Geringerer Reinigungsbedarf: Schutz der Produkte und optimierte Versandprozesse.
· Verbessertes Raumklima: Beitrag zur Gesundheit der Mitarbeitenden.
· Längere Lebensdauer technischer Anlagen: Saubere Luft schont Beleuchtung, Lagersysteme und weitere technische Einrichtungen.
FP - Variante 1: Umluft-Flachfilter mit Filtermatte ISO Coarse 45 % nach EN ISO 16890 (G3). Anordnung mind. 3-seitig (2 x längsseitig, 1 x stirnseitig). Einschließlilch Ansauggitter.
FP - Variante 2: Taschenluftfilter als Kanalfilter mit Filtereinschüben nach EN ISO 16890 mit Metallrahmen. Gehäuse aus verzinktem Stahlblech. Revisionsdeckel mit Flügelmuttern, Handgriff und Dichtung. Einsetzbar zur Außenluft- oder Umluftfilterung. Filtergüte: ISO Coarse 60 % (G4), Taschenlänge: 150 mm, Baulänge Filter: 250 mm.
FP - Variante 3: Gerüstfilter mit Umluftgitter Standgerüst (ca. 750 mm hoch) aus verz. Quadratrohr. Stabile, geschraubte Ausführung mit eingebautem Luftfilter. Filtereinschübe nach EN ISO 16890 mit Metallrahmen. Filter über Revisionsdeckel ausziehbar. Filtergüte: ISO Coarse 60% (G4), Taschenlänge 150 mm
