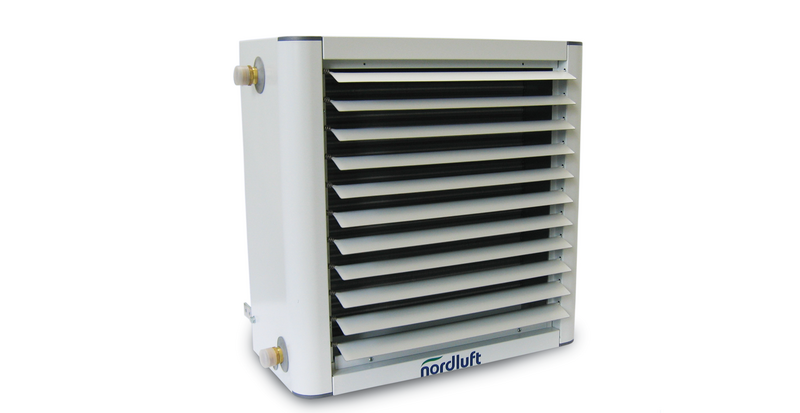

Areo

Luftheizer

Der Warmlufterzeuger im PWW-/PHW-/PKW-Betrieb

Decken- und Wandmodell

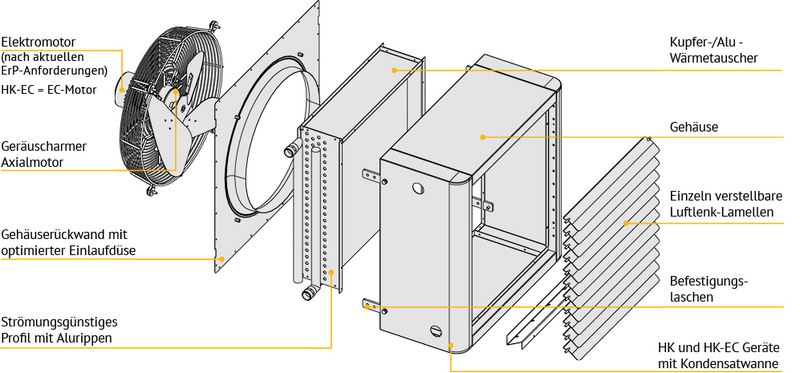

Hochleistungs-Kupfer-Alu-Wärmetauscher
Gehäuse aus lackiertem Stahlblech
geräuscharmer Axialventilator
Gehäuserückwand mit optimierter Einlaufdüse
geräuscharmer Elektromotor (nach aktuellen ErP-Anforderungen) auch als EC-Motor erhältlich
einzeln verstellbare Luftlenklamellen für große Wurfweiten
Im Kühlbetrieb inkl. Kondensatwanne

Baureihen Kurzbeschreibung		Baugrößen
AREO A	Der Klassiker zum Heizen mit PWW / PHW.	18
AREO HK	Der Allrounder zum Heizen und Kühlen. Heizen mit PWW / PHW, Kühlen mit PKW.	14
AREO HK-EC	Der Allrounder mit erhöhter Effizienz durch EC-Motor. Heizen mit PWW / PHW, Kühlen mit PKW.	5

Produktspezifikationen

Gerätetyp A (Heizen)

	Dreh zahl	Luft- volumen- strom	Heizleistung PWW 80/60 °C bei 15°C Eintrittstemperatur		Schalldruck- pegel (5m)	Motor- leistung	Spannung	Nenn- strom	Art.-Nr.
Typ	U/min.	m³/h	Q in kW	t in °C	dB(A)	kW		A
AREO A-12	1.400	1.280	7,76	32,7	45	0,067	1 x 230 V / 50 Hz	0,29	8854
AREO A-13*	1.400	1.140	9,97	40,5	45	0,069		0,31	8326
AREO A-14*	1.400	1.040	11,51	47,3	46	0,070		0,32	8703
AREO A-22	1.400	3.020	15,54	30,0	57	0,198		0,88	8611
AREO A-23*	1.400	2.630	20,42	37,7	57	0,210		0,93	8366
AREO A-24*	1.400	2.600	23,20	41,1	58	0,212		0,95	8423
AREO A-32	1.400	4.300	26,88	33,2	57	0,315	3 x 400 V / 50 Hz	0,55	9140
AREO A-32	900	3.200	22,77	35,8	50
AREO A-33*	1.400	4.000	30,57	37,3	57	0,330		0,56	8728
AREO A-33*	900	2900	25,30	40,5	50
AREO A-34*	1.400	3.900	35,63	41,7	58	0,340		0,57	8258
AREO A-34*	900	2.800	29,04	45,3	51
AREO A-42*	1.400	7.100	42,64	32,5	54	0,650		1,33	9143
AREO A-42*	900	5.600	37,38	34,5	48
AREO A-43	1.400	6.550	48,33	36,5	55	0,690		1,35	9144
AREO A-43	900	5.300	42,75	38,6	49
AREO A-44	1.400	6.400	54,69	40,0	56	0,700		1,38	9145
AREO A-44	900	5.150	47,99	42,2	50
AREO A-52	1.400	8.200	43,93	30,6	56	0,725		1,40	9146
AREO A-52	900	6.800	39,69	32,0	52
AREO A-53	1.400	7.900	56,17	35,8	57	0,732		1,42	9147
AREO A-53	900	6.450	50,00	37,6	53
AREO A-54	1.400	7.600	62,75	39,1	58	0,755		1,50	9148
AREO A-54	900	6.200	55,58	41,2	54
AREO A-62	900	8.900	68,49	37,5	52	0,565		1,18	9149
AREO A-62	700	7.100	60,00	39,7	47
AREO A-63	900	8.300	81,69	43,7	53	0,575		1,20	9150
AREO A-63	700	6.500	70,05	46,5	48
AREO A-64	900	7.650	82,65	46,5	53	0,590		1,22	9151
AREO A-64	700	6.000	70,61	49,4	48	0,590		1,22	9151

t = Luftaustrittstemperatur
* = Lagergeräte

Gerätetyp HK (Heizen und Kühlen)

	Heizleistung PWW 50/35 °C bei 15°C Eintrittstemperatur			Kühlleistung PKW 7/12 °C bei 27°C Eintrittstemperatur, 47% Luftfeuchtigkeit		Leistungsaufnahme bei 100%	Betriebsstrom 100% Geschw.	Schalldruck- pegel (5m)	Spannung	Pole	Art.-Nr.
	Volumenstrom	Heiz- leistung	Luft- ausgang	Volumenstrom	Gesamt- leistung	Leistungsaufnahme bei 100%	Betriebsstrom 100% Geschw.	Schalldruck- pegel (5m)		Pole
Typ	m³/h	Q in kW	t in °C	m³/h	kW	W	A	dB(A)		A
HK-12	1.280	3	23	898	2,30	67	0,29	42	1 x 230 V / 50 Hz	4	18515
HK-13	1.140	4,34	26,1	808	2,82	69	0,31	42		4	18516
HK-14	1.040	5,02	29,1	718	3,15	70	0,32	43		4	18517
HK-22	3.020	6,49	21,3	1.602	2,61	198	0,88	54		4	18518
HK-23	2.630	8,92	24,9	1.411	5,00	210	0,93	54		4	18519
HK-24	2.600	9,98	26,2	1.373	5,23	212	0,95	55		4	18520
HK-32	4.500	11,07	22,2	2.485	5,72	320	1,40	54		4	18521
HK-33	4.150	12,99	24,1	2.292	7,22	340	1,49	54		4	18522
HK-34	4.050	16,23	26,7	2.237	9,65	345	1,51	55		4	18523
HK-42	6.900	18,10	22,7	3.738	9,72	623	2,73	53		4	18524
HK-43	6.400	21	24,6	3.467	12,40	635	2,78	52		4	18525
HK-44	6.200	23,39	26,0	3.359	13,10	655	2,87	53		4	18526
HK-63	8.100	35,56	27,8	4.232	18,90	560	2,50	47		6	18527
HK-64	7.500	36,92	29,4	4.125	22,40	582	2,55	49		6	18528
AREO HK (Heizen & Kühlen) + EC-Motoren
HK-33-EC-1	3.400	12	25	2.601	5,83	189	2,10	58	1 x 230 V / 50 Hz		18509
HK-34-EC-1	3.255	13,60	27,3	2.414	9,65	193	2,10	57			18510
HK-43-EC-1	5.575	18,90	24,9	3.848	12,20	388	4,90	54			18511
HK-63-EC-1	9.006	36,60	26,9	5.746	21,10	693	5,00	56			18512
HK-63-EC-3	10.734	41,93	26,4	6.173	25,90	1.001	1,70	65	3 x 400 V / 50 Hz		18513

Korrekturfaktoren für die Heizleistung
(Bezogen auf PWW 80/60°C, t = +15°C)

Medium PWW	Lufteintrittstemperatur in °C
	-10	-5	0	+5	+10	+15
60/40	1,10	1,00	0,89	0,79	0,68	0,57
70/50	1,32	1,21	1,11	1,00	0,90	0,79
80/60	1,53	1,42	1,31	1,21	1,10	1,00
90/70	1,74	1,63	1,52	1,41	1,31	1,20

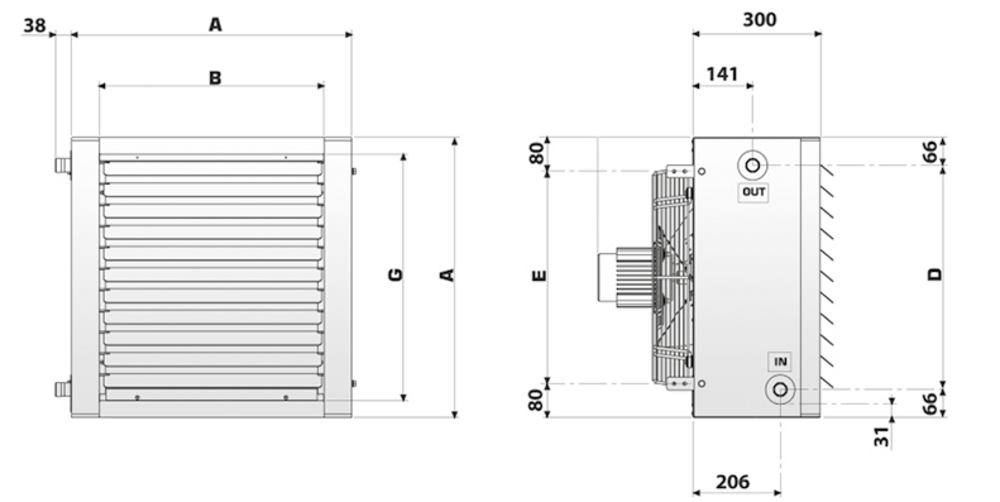

Geräte-Größe	Maße					VL/IN	RL/OUT	Gewicht kg / Gerättyp			Kondensat ø mm
Typ	A	B	D	E	G	(Außengewinde)		A	HK	HK-EC	HK-/HK-EC Gerät
AREO 12	460	330	328	300	380	3/4”	3/4”	19	20		17
AREO 13	460	330	328	300	380	3/4”	3/4”	20	20		17
AREO 14	460	330	328	300	380	3/4”	3/4”	20	21		17
AREO 22	560	430	428	400	480	3/4”	3/4”	25	26		17
AREO 23	560	430	428	400	480	3/4”	3/4”	26	26		17
AREO 24	560	430	428	400	480	3/4”	3/4”	27	27		17
AREO 32	660	530	528	500	580	1”	1”	34	34		17
AREO 33	660	530	528	500	580	1”	1”	35	35	34	17
AREO 34	660	530	528	500	580	1”	1”	36	37	36	17
AREO 42	760	630	628	600	680	1”	1”	39	40		17
AREO 43	760	630	628	600	680	1”	1”	41	41	41	17
AREO 44	760	630	628	600	680	1”	1”	43	44		17
AREO 52	860	730	728	700	780	1 1/4”	1 1/4”	50
AREO 53	860	730	728	700	780	1 1/4”	1 1/4”	52
AREO 54	860	730	728	700	780	1 1/4”	1 1/4”	55
AREO 62	960	830	828	800	880	1 1/4”	1 1/4”	58
AREO 63	960	830	828	800	880	1 1/4”	1 1/4”	61	61	58 (HK-63-EC-1)	17
AREO 63	960	830	828	800	880	1 1/4”	1 1/4”	61	61	61 (HK-63-EC-3)	17
AREO 64	960	830	828	800	880	1 1/4”	1 1/4”	63	64		17

Maße in mm

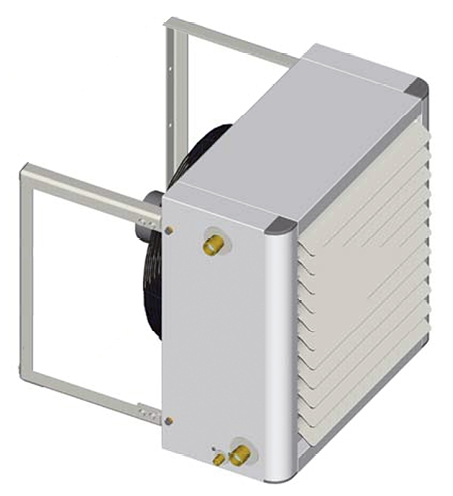

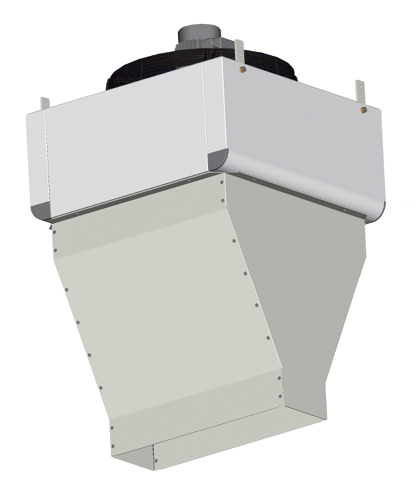

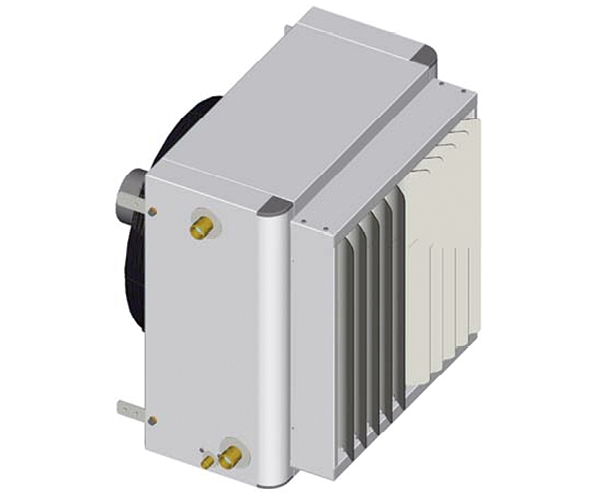

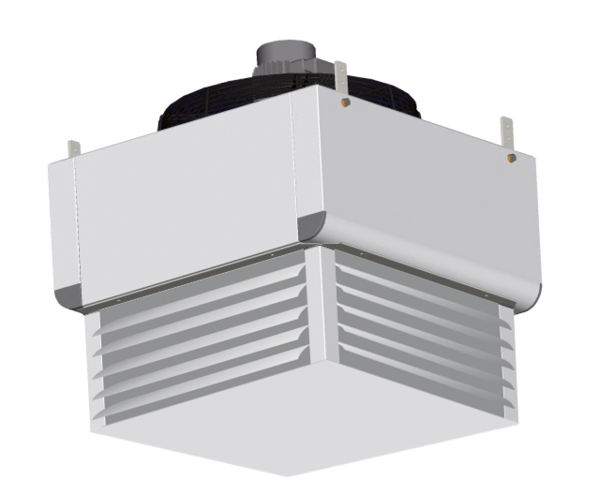

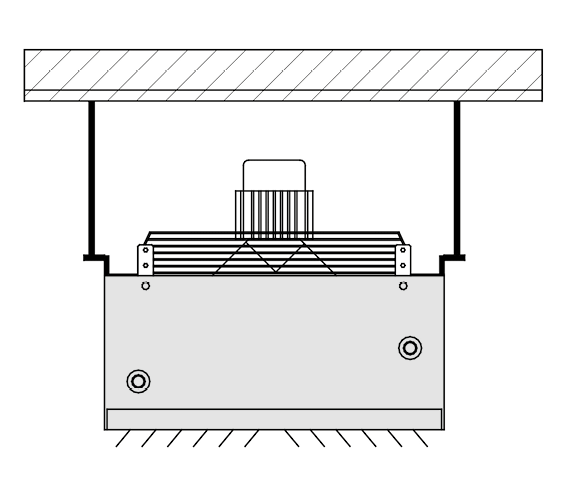

Gerätezubehör

Im Lieferumfang enthalten

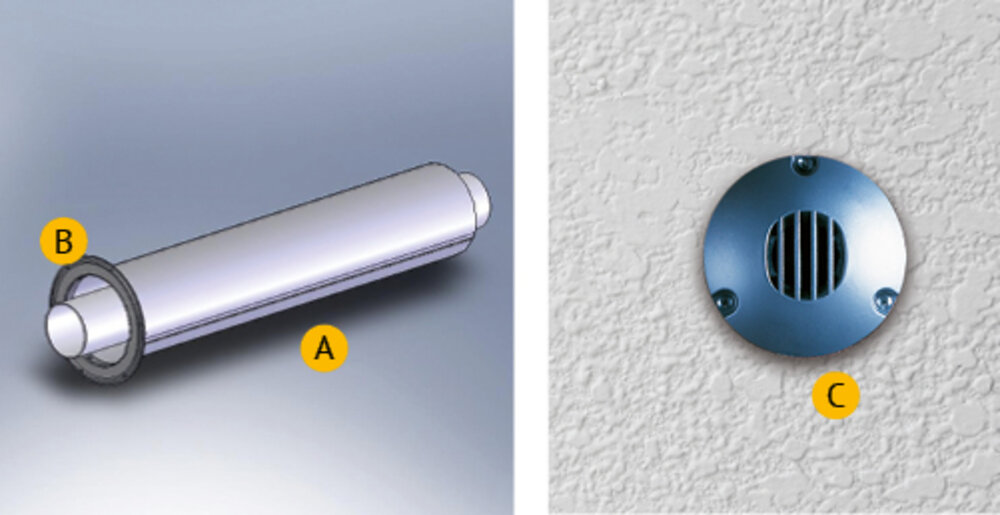

Abgas-Kit bestehend aus:
A - 1 x Luft-Abgasrohr 500 mm bestehend aus Abgasrohr (Art.-Nr. 5693) + Frischluftrohr (Art.-Nr. 5694)
B - 1 x Dichtung (Art.-Nr. 9196)
C - 1 x Wandabschlusskappe an der Außenwand (Art.-Nr. 4301)

Test

Im Lieferumfang enthalten Abgas-Kit bestehend aus: A - 1 x Luft-Abgasrohr 500 mm bestehend aus Abgasrohr (Art.-Nr. 5693) + Frischluftrohr (Art.-Nr. 5694) B - 1 x Dichtung (Art.-Nr. 9196) C - 1 x Wandabschlusskappe an der Außenwand (Art.-Nr. 4301)
